在工业自动化产线、小型教学实训机器人、桌面级协作机械臂的结构设计中,回转基座是承担整机负载、实现水平方向角度调整的核心承载部件,其传动精度、自锁性能、安装兼容性直接决定了机械臂末端的重复定位精度与运行稳定性。这款回转基座采用蜗轮蜗杆传动结构,区别于常规直齿齿轮回转支承的设计,蜗杆与蜗轮的啮合具备反向自锁特性,当机械臂伸展至大臂展位置、末端挂载负载时,无需额外加装抱闸机构即可锁定回转角度,避免断电或伺服失力时臂体下坠偏转,大幅降低了驱动端的制动配置成本。

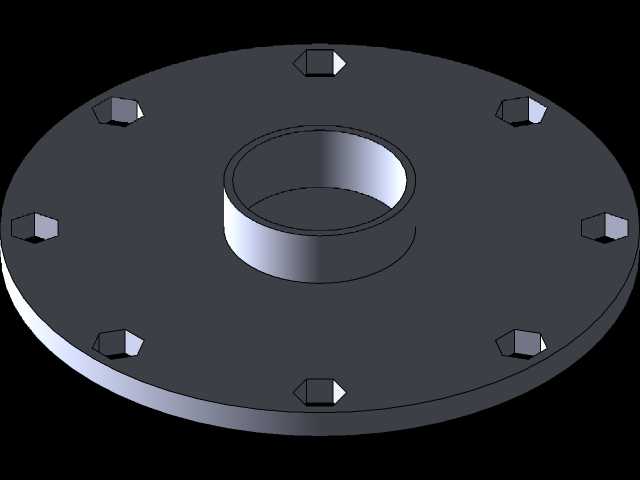

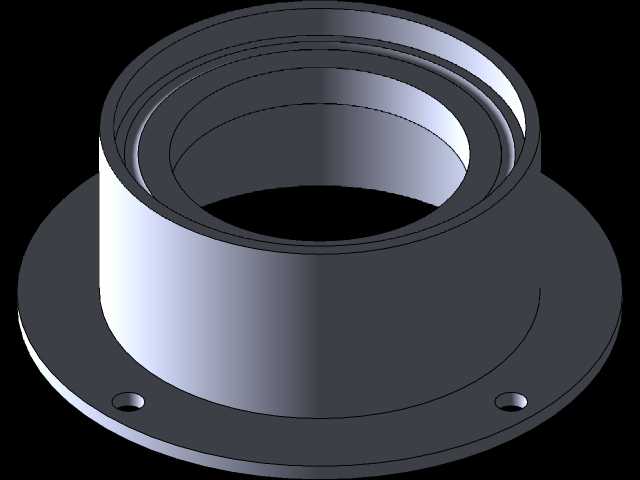

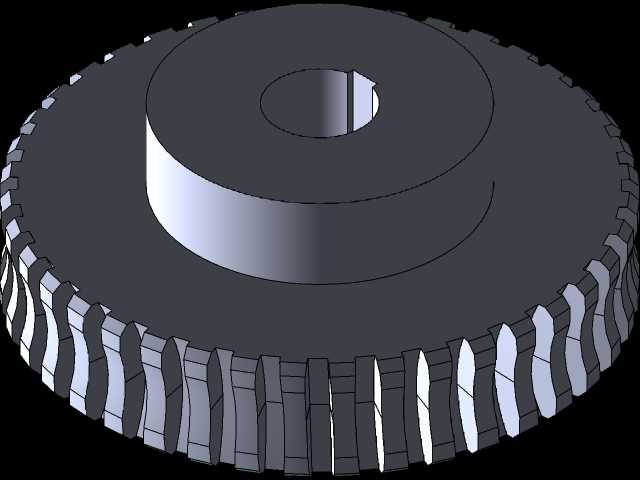

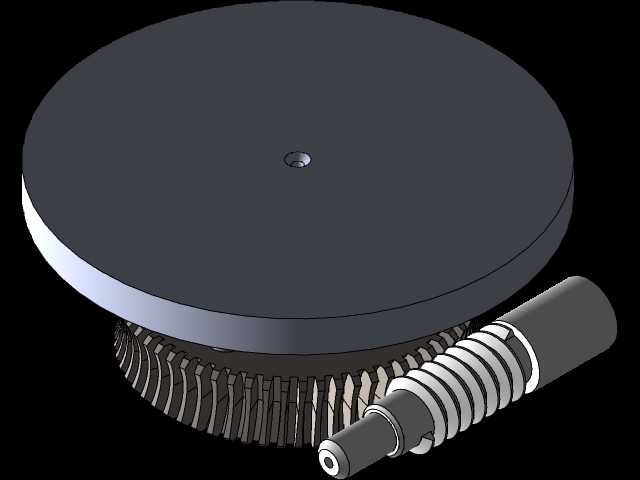

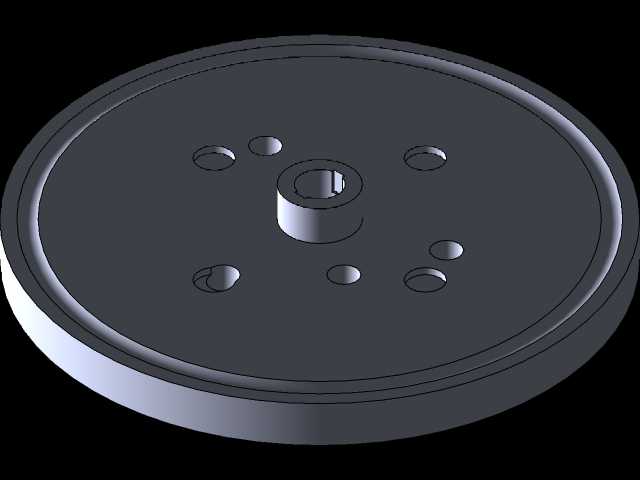

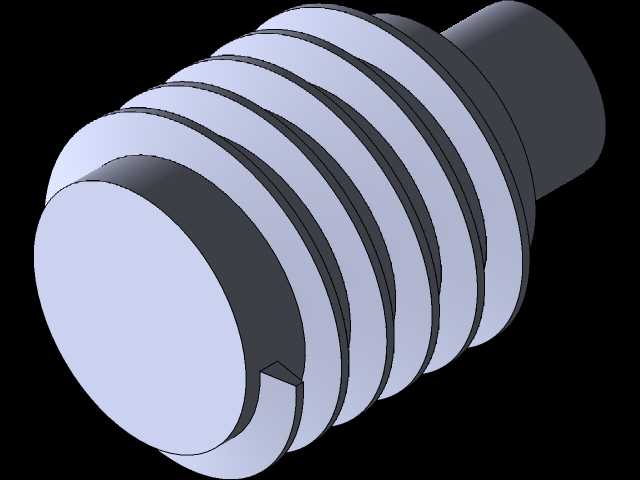

从结构布局来看,上部为圆形承载转盘,盘面预留的中心定位孔可与机械臂的大臂回转支承座通过螺栓锁紧,转盘下沿与蜗轮外圈采用一体式刚性连接,蜗轮齿圈采用渐开线齿形设计,啮合重合度高,传动过程中冲击载荷小,可适配0-360度范围内的任意角度回转调整,传动比设置兼顾了回转速度与输出扭矩,常规42/57规格步进电机直连蜗杆即可驱动额定5kg以内的末端负载完成回转动作,无需额外加装减速箱。蜗杆组件采用两端支撑的轴系布局,轴端预留的联轴器安装位可适配不同规格的驱动电机,轴身的蜗杆齿面经过参数化修形,啮合侧隙控制在0.1mm以内,既保证了传动过程无卡滞,又能将回程误差控制在机械臂实训、轻载搬运场景的允许范围内。
安装边界层面,转盘的外径尺寸适配多数桌面级机械臂的底座安装尺寸,下部蜗轮组件的外径小于转盘直径,安装时可直接将基座固定在铝型材框架、设备工作台台面的预留安装位上,蜗杆组件沿基座径向伸出,不会与上部臂体的摆动行程产生干涉,整体结构的轴向高度经过压缩设计,在保证蜗轮蜗杆啮合强度的前提下尽可能降低整机重心,提升机械臂运行时的整体稳定性。在实际应用场景中,这类回转基座不仅可用于多自由度机械臂的水平回转关节,也可适配小型回转工作台、视觉检测工位的工件转台、自动化点胶设备的回转载具等场景,其自锁特性在垂直挂载类的回转机构中优势尤为明显,当驱动端停止动力输出时,负载不会因为自重产生回转偏移,无需额外配置断电制动装置即可保持位置精度。
设计过程中重点考量了传动部件的受力分布,蜗轮齿圈的受力方向沿圆周切线方向均匀分布,转盘与蜗轮的连接面采用整面贴合的刚性连接,避免局部应力集中导致的连接变形,蜗杆的支撑位预留了轴承安装槽,可适配深沟球轴承降低传动过程中的摩擦阻力,长时间连续运行时的磨损量可控,日常维护仅需定期在蜗轮蜗杆啮合处涂抹润滑脂即可,无需复杂的拆解保养。相较于采用同步带、直齿轮传动的回转基座,蜗轮蜗杆结构的运行噪音更低,传动过程无回退间隙,在需要频繁正反转切换的机械臂动作场景中,不会因为传动间隙导致末端定位出现偏差,对于教学实训场景下的机械臂拆装、原理演示也具备更好的展示效果,学生可直观观察蜗轮蜗杆的啮合过程与自锁特性,理解回转关节的动力传递路径。
