管壳式列管热交换设备结构设计

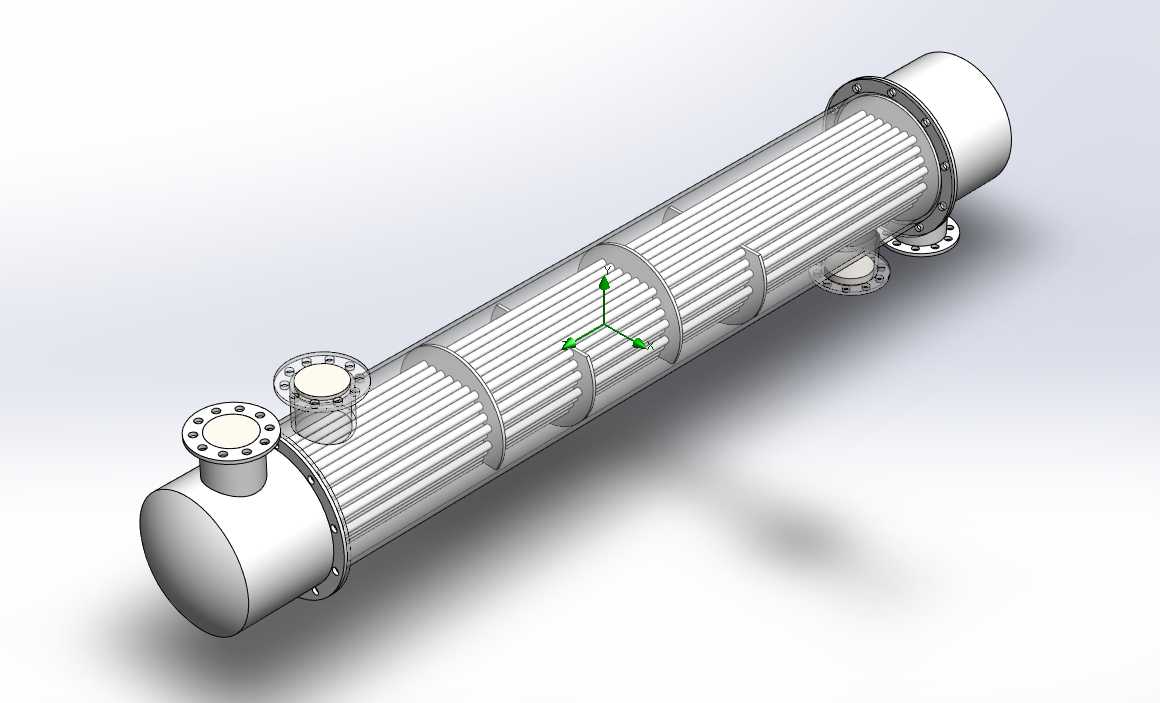

在化工、能源、暖通、食品加工等诸多工业场景中，管壳式热交换设备是实现不同流体间热量传递的核心通用装置，这套列管结构的热交换模型，完整还原了固定管板式换热器的核心结构特征，可直接用于设备选型参考、结构校核、管路对接模拟等工程环节。从实际应用场景来看，这类设备常被用于工艺介质的冷却、加热、冷凝、余热回收环节，比如化工生产中反应釜出料的降温冷却、电厂热力系统的给水预热、暖通系统的汽水换热、食品加工线的物料巴氏杀菌后降温，只要存在两种流体不直接接触、需要传递热量的工况，这类结构的设备都有极高的适配性。

从功能特性上看，该结构采用多根平行换热管束作为核心传热元件，壳程与管程完全分隔，可分别走两种不同压力、不同温度、不同物性的介质，管束外设置的多块折流板，一方面可以对壳程流动的介质起到导流作用，避免流体直接沿壳体轴向短路流动，大幅提升壳程流体的湍流程度，强化整体传热效率，另一方面也能对细长的换热管束起到支撑作用，避免管束在流体冲击、温度形变作用下出现振动变形甚至断裂失效。设备两端的管板与管束采用胀接加焊接的连接结构，能保证管程与壳程之间的密封可靠性，避免两种介质出现串漏，两端的封头结构可根据工艺需求设计为单程、双程或者多程结构，调整管程介质的流动路径长度，匹配不同的换热面积需求与压降要求。壳体上设置的多个法兰接口，分别对应壳程介质的进出口、管程介质的进出口，可直接对接工业管路系统，法兰的密封面形式、公称通径、压力等级都可根据实际工况参数调整，满足不同压力等级、不同介质特性的密封要求。

从设计思路层面，这套结构优先考虑了工业场景下的易维护性与运行稳定性，固定管板的结构形式加工难度低、制造成本可控，在冷热流体温差不大的工况下有极高的性价比，如果应用在温差较大的场景，也可在壳体上增设膨胀节结构来补偿温差带来的形变，不需要对整体结构做大幅改动。建模过程中严格遵循压力容器设计的相关规范要求，换热管的排布采用正三角形排布方式，在相同的壳体直径下可以布置更多的换热管，获得更大的换热面积，管间距的取值兼顾了换热管与管板连接的加工工艺性、壳程流体的流动阻力要求，避免间距过小导致加工难度提升、壳程流道堵塞，也避免间距过大造成设备整体体积冗余。折流板的切口尺寸、板间距设置，是结合壳程介质的流速、允许压降、换热效率要求综合确定的，切口过大或板间距过大会导致壳程流体流速过低，传热系数下降，切口过小或板间距过小则会导致壳程阻力大幅提升，增加配套泵组的运行能耗。

从外形尺寸与安装边界来看，这类卧式安装的热交换设备，安装时需要在两端预留足够的抽管空间，方便后期检修时抽出换热管束做清洗、更换，设备的支座采用标准鞍式支座，支座的间距、安装孔位匹配设备的整体重量与运行载荷，可直接固定在混凝土基础或者钢制支架上。设备整体的长径比控制在合理区间，既保证足够的换热管长度来满足换热面积需求，也避免长径比过大导致壳体加工难度提升、管束挠度超标。各个接口的伸出长度、法兰端面的位置，都预留了足够的管路安装操作空间，方便现场施工时对接法兰、安装阀门与检测仪表，不需要额外对接口做加长或者改向处理。对于结构设计从业者来说，这套模型完整呈现了管壳式换热器的所有核心装配关系，包括管束与管板的连接、折流板与拉杆定距管的固定、封头与管板的法兰连接、壳体与接管的焊接结构，可直接作为同类型设备设计的参考模板，减少重复建模的工作量，也能帮助选型人员直观了解设备的内部结构，判断该结构是否适配现场的工况需求，避免选型失误导致的换热效率不足、运行阻力超标等问题。在实际工程应用中，这类结构的换热器还可根据介质的清洁程度，调整管程、壳程的介质走向，比如易结垢的介质走管程，方便后期做机械清洗，高压介质走管程，利用管径更小的承压优势降低设备的整体制造成本，腐蚀性介质走管程，减少壳体与管束同时接触腐蚀介质的范围，降低设备的防腐成本。
