管路柔性焊接夹具 3D模型

管路柔性焊接工装3D模型分享 SW设计，源文件提供！

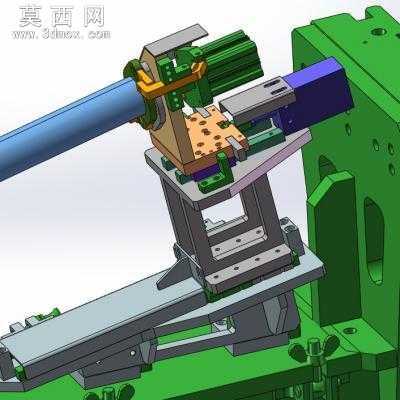

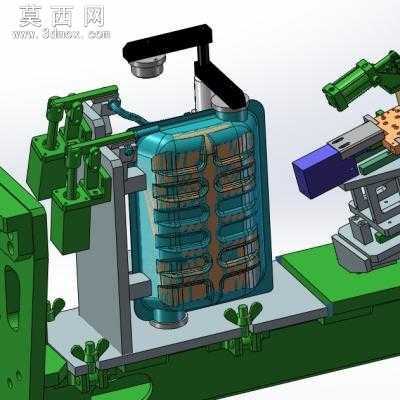

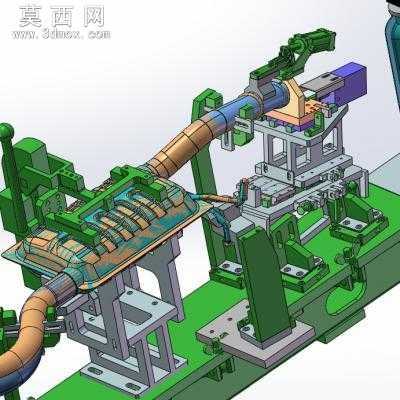

管路结构的柔性焊接工装，工装采用全模块化结构设计，除基础框架外，其余各部件均为快卸可调定位方式。每个定位机构都留有一定的调整余度用于适应规格的管路定位。而且本夹具是多工位同步形式，单个油箱有独立的焊分总成接工位。另一个是总成焊接工位，即一次装夹可同时完成两个级别焊接工序。另外通过更换不同的基板模块可以快速转换为其它类型的焊接夹具。实现大跨度的一机多用。两端的通用接口可以连接变位机，配合焊接机器人组成自动焊接工作站。是很实用的柔性焊接夹具。有极高的参考价值。共含300多个独立零件，其中有2个小件缺失，用solidworks2013打开时会报错，选择“抑制”即可正常打开。
