硬质合金直柄麻花钻三维结构设计

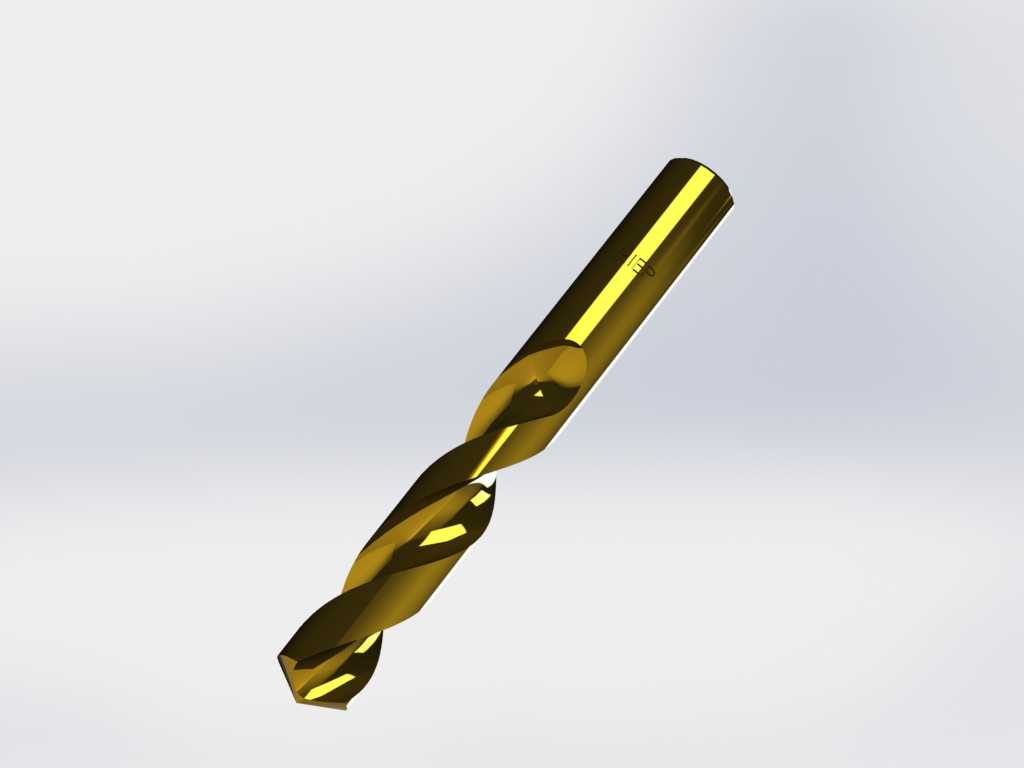

　　在金属切削加工、五金装配、模具制造等多个生产场景中，钻孔工序是占比极高的机加工环节，而麻花钻作为钻孔作业最常用的切削刀具，其结构设计的合理性直接决定了孔加工的精度、排屑效率以及刀具本身的使用寿命。这款直柄麻花钻的三维结构建模，完全围绕实际机加工场景的使用需求展开，没有冗余的装饰性结构，每一处几何特征都对应实际加工中的功能需求。从切削端的结构来看，钻尖部分采用了标准的118度顶角设计，这个角度是经过长期加工验证的通用切削角度，针对普通碳钢、铝合金、铜合金等常见金属材料都能保持稳定的切削状态，横刃部分做了合理的修磨过渡，避免钻孔初始阶段的定心偏移，减少入钻时的轴向窜动，保证孔位的位置精度。两条螺旋排屑槽的螺旋角设置为30度，这个角度下切屑能够顺着槽体顺畅排出，不会在孔内堆积造成堵屑、刮伤已加工孔壁的问题，槽体的截面轮廓做了圆弧过渡处理，既保证了排屑空间足够，又不会因为槽深过大降低钻芯的结构强度，钻芯厚度从钻尖向柄部方向做了渐进式增厚，越靠近夹持柄部的位置芯厚越大，能够有效抵消钻孔过程中产生的扭矩，避免钻头在高进给工况下发生扭断裂刀的情况。柄部采用直柄结构，适配市面上绝大多数台钻、手电钻、加工中心的钻夹头装夹需求，柄部的圆柱度公差控制在合理范围内，装夹后不会出现偏心跳动，保证钻孔过程中刀具的回转精度，减少孔壁的振纹。

　　从安装边界来看，这款钻头的整体长径比属于通用加工范畴，既可以完成常规厚度板材的通孔、盲孔加工，也能适配多数工装夹具的避让空间，不会因为刀具总长过长导致与夹具、工件周边结构发生干涉。在实际使用场景中，这类钻头不仅用于机械加工车间的金属件钻孔，在五金维修、家装作业、阀门零部件加工、仪器仪表配件钻孔等场景都有广泛应用，比如在阀块类零件的流道孔加工中，钻头的排屑性能和定心精度直接影响阀块内部流道的位置度，进而影响液压阀、气动阀的工作稳定性；在仪器仪表的小型零件加工中，钻头的刚性和回转精度决定了细小孔的加工质量，避免孔口毛刺、孔位偏移影响后续装配。

　　建模过程中，对切削刃的后角、刃带宽度都做了精准还原，刃带部分的窄边设计既可以起到导向修光孔壁的作用，又不会因为刃带过宽增大刀具与孔壁的摩擦，减少钻孔过程中的发热，降低刀具磨损速度。钻尖的后角设置为8到12度之间，保证切削刃足够锋利的同时，不会因为后角过大导致刃口强度不足，在加工硬度稍高的钢材时出现崩刃问题。另外，螺旋槽的收尾部分与直柄的过渡位置做了平滑圆角处理，避免应力集中，在刀具承受交变切削载荷的时候，不会在槽尾位置产生疲劳断裂。对于结构设计从业者来说，这类刀具的三维模型不仅可以用于加工工艺的模拟，验证钻孔工序中刀具与工件、夹具的干涉情况，也可以作为刀具库的标准件，在装配设计、工装设计的时候直接调用，不需要重复建模，提升设计效率。

　　在做自动化钻孔工位的设计时，还可以基于这个模型进行刀具运动路径的仿真，确认钻进行程、退刀距离是否合理，排屑空间是否足够，避免实际调试过程中出现撞刀、排屑不畅等问题。从刀具本身的功能逻辑来看，每一处几何参数的选择都是在切削效率、刀具强度、加工精度三者之间做平衡，比如螺旋角如果过大，虽然排屑更顺畅，但是钻芯的刚性会下降，加工深孔的时候容易出现钻头偏斜；如果螺旋角过小，排屑阻力增大，容易出现堵屑烧刀的问题。钻芯厚度如果过薄，刀具抗扭强度不足，大进给下容易断钻；如果钻芯过厚，钻孔时的轴向力会大幅提升，需要更大的机床功率，同时入钻时的定心难度也会增加。这款钻头的结构参数完全匹配通用加工场景的平衡需求，没有偏向极端的加工工况，属于适用性最广的通用型钻孔刀具结构。
