按动式斑马品牌日常书写圆珠笔结构

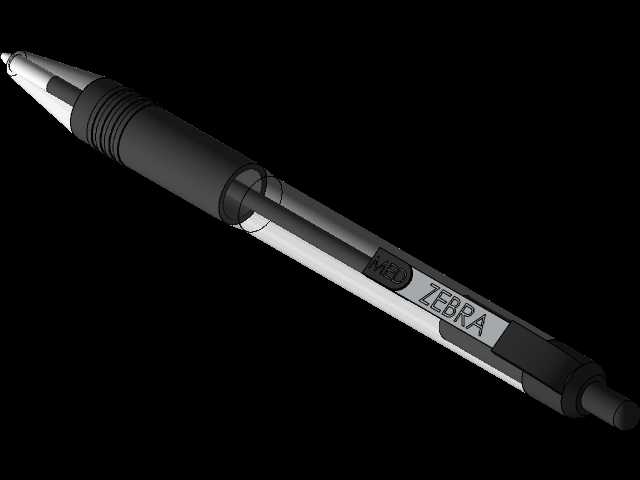

日常办公场景下，书写工具的结构可靠性直接影响使用体验，这款按动式圆珠笔的三维结构还原，完全围绕实际使用中的受力场景、操作逻辑搭建。从实际使用场景来看，这类笔具广泛适配桌面办公、外勤记录、学生书写等多类场景，核心需求集中在按动操作顺畅、笔芯伸缩定位精准、握持防滑贴合手部、笔夹便携固定可靠几个维度，建模过程中完全围绕这些实际使用需求拆解结构。

先从握持段的结构设计说起，笔身握持区域做了多圈环形防滑筋结构，筋条的截面采用圆弧过渡，没有尖锐棱角，握持时手指贴合的位置刚好对应防滑筋的排布区间，筋条间距控制在3mm左右，既不会因为间距过大导致防滑失效，也不会因为间距过小积留污渍难以清理。防滑段的直径比笔身主体段小2mm，适配大多数成年人手指握持的围度，长时间书写不会因为直径过粗导致指部疲劳。笔身主体采用透明视窗设计，建模时预留了笔芯余量观察的透明区域，不需要拆开笔身就能直观看到剩余油墨量，这个结构在实际使用中能有效避免突然断墨的尴尬，视窗区域的壁厚控制在0.8mm，既保证透明观察的清晰度，也有足够的结构强度抵抗日常握持的挤压力。

按动机构是这类笔的核心功能结构，建模时完整还原了按压顶杆、旋转卡位、复位弹簧、笔芯固定座的整套配合关系。按压顶杆的行程设置为4mm，按压力度匹配日常使用的15N左右按压力，不会因为力度过大导致按动费力，也不会因为力度过小出现误触伸缩的问题。旋转卡位的齿形采用60度斜角设计，每次按动后卡位精准，笔芯伸出长度固定为2mm，刚好满足书写时笔尖露出的安全长度，不会因为伸出过长导致笔尖弯折，也不会因为伸出过短导致笔嘴端刮蹭纸面。复位弹簧的线径、节距都按照实际圆珠笔的弹簧参数还原，自由状态下的长度刚好支撑笔芯完全收回笔嘴内部，收回状态下笔尖距离笔嘴端面1.5mm，避免笔尖沾染的油墨蹭脏笔嘴内部。

笔夹结构设置在笔身上端侧方，夹片采用弧形贴合设计，夹紧力适配笔记本、工装口袋的布料厚度，夹片根部做了圆角加强筋，反复掰动夹片也不会出现根部断裂的问题。笔夹表面预留了品牌标识的安装平面，和实物的标识位置完全对应。笔嘴端采用锥形收窄结构，从笔身直径平滑过渡到笔尖直径，过渡段没有台阶棱角，书写时视线不会被笔身遮挡，能清晰看到笔尖的书写轨迹。笔尾的按动帽采用圆弧端面，按压时手指接触的位置做了微凹处理，贴合指腹的弧度，多次按动也不会出现硌手的问题。

从安装边界来看，整笔装配完成后的总长度控制在140mm左右，最大直径12mm，和市售常规按动圆珠笔的尺寸完全一致，所有零件的配合公差都按照塑料件的常规装配公差设置，笔身前后段的螺纹配合长度为8mm，拧紧后没有松动间隙，笔芯固定座和笔身内壁的配合间隙控制在0.1mm，笔芯伸缩过程中不会出现晃动偏斜的问题。整套结构没有多余的冗余设计，每个结构特征都对应实际使用中的功能需求，没有为了外观好看增加无意义的造型凸起，所有外表面的棱角都做了R0.3以上的圆角处理，避免日常使用中划伤手部或者勾刮衣物布料。

建模过程中特意还原了笔身内部的笔芯安装腔，腔体内径刚好适配常规规格的按动圆珠笔芯，更换笔芯时只需要拧开笔身前段，就能直接替换通用规格的笔芯，不需要专用配件，适配日常文具替换的通用需求。笔身的配重也做了对应还原，重心位置落在握持段上方10mm左右的位置，书写时笔身重心稳定，不会出现头重脚轻的握持感，长时间书写的握持疲劳度更低。
