兆瓦级光伏逆变器集群排布安装结构设计

项目分类:通用机械零部件 发布时间:2025-08-27 ID:1068044
  • 兆瓦级光伏逆变器集群排布安装结构设计
  • 兆瓦级光伏逆变器集群排布安装结构设计
  • 兆瓦级光伏逆变器集群排布安装结构设计
  • 兆瓦级光伏逆变器集群排布安装结构设计
  • 兆瓦级光伏逆变器集群排布安装结构设计
  • 兆瓦级光伏逆变器集群排布安装结构设计
  • 兆瓦级光伏逆变器集群排布安装结构设计
  • 兆瓦级光伏逆变器集群排布安装结构设计
  • 兆瓦级光伏逆变器集群排布安装结构设计
  • 兆瓦级光伏逆变器集群排布安装结构设计

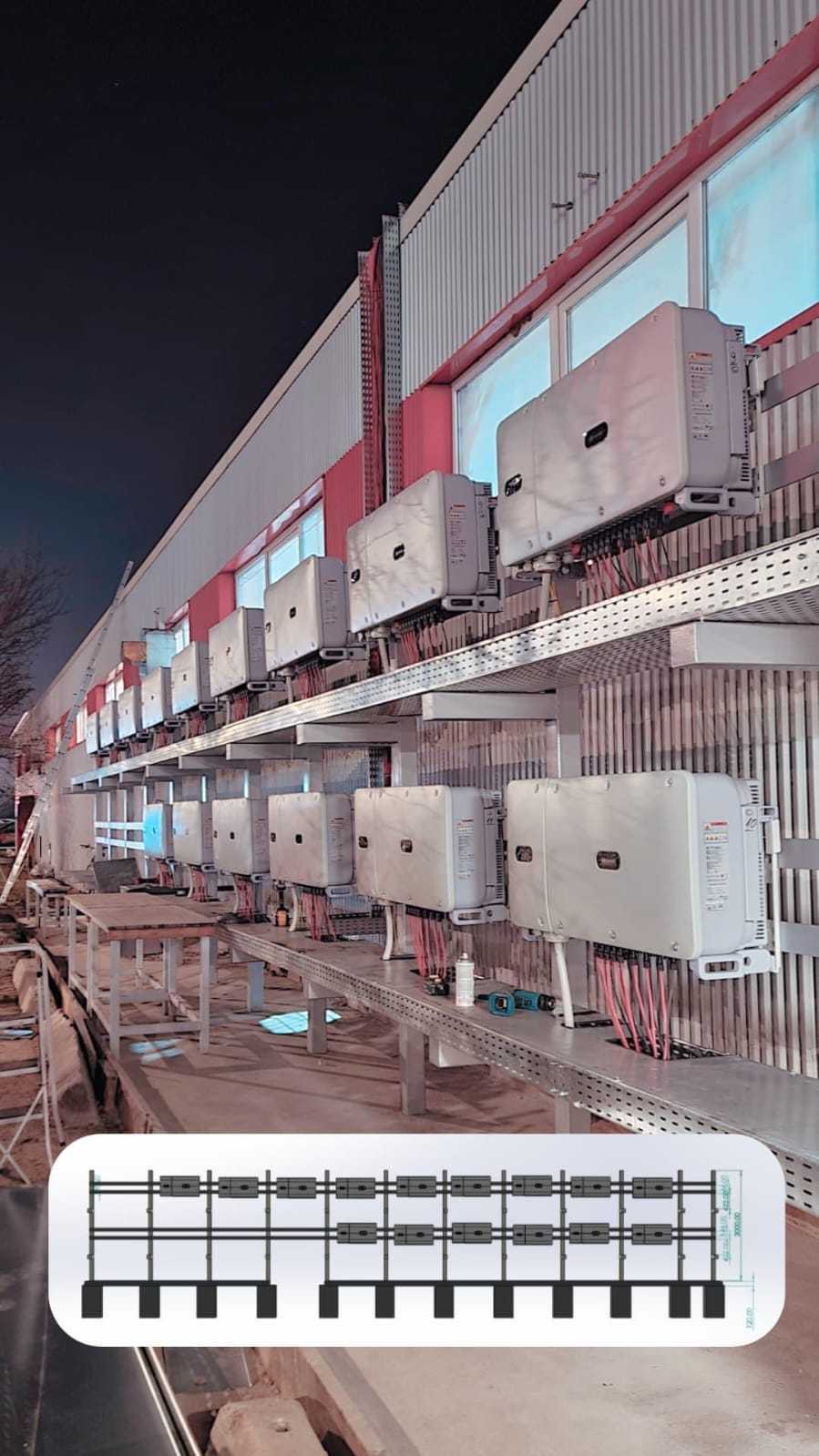

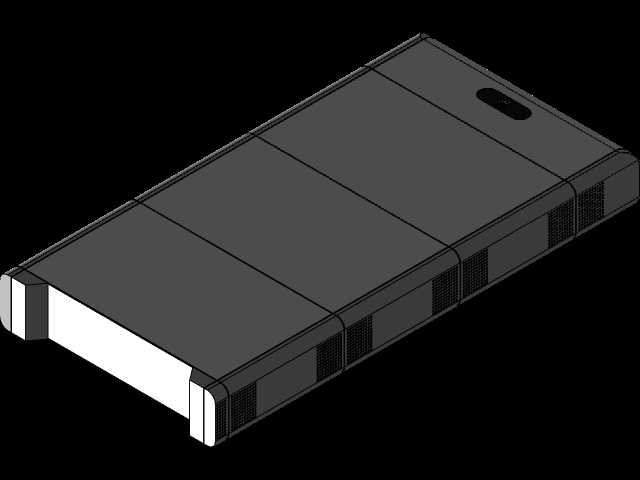

这套结构方案针对大型地面光伏电站的逆变器集中部署场景设计,核心解决多台1MW级组串式逆变器在户外场站的排布、安装与运维空间预留问题。在山地、平地集中式光伏电站的升压站侧或光伏阵列区边缘,往往需要批量部署大功率逆变器,单台设备重量普遍在80-120kg区间,设备自身带有散热鳍片、交直流接线腔、通讯接口,安装排布时既要考虑设备间的散热间距,也要预留接线、检修的操作空间,同时还要兼顾支架的承重、抗风载、抗腐蚀要求。

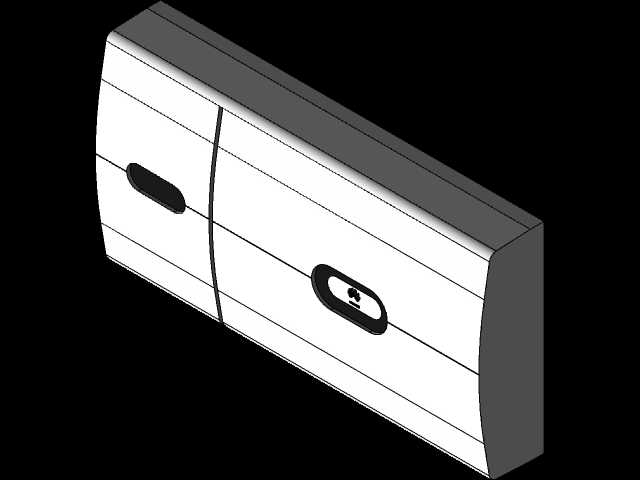

设计过程中首先梳理了单台逆变器的安装边界:设备背部的挂装孔位间距、底部进出线的弯折半径要求、正面操作门的开启角度,这些参数直接决定了支架层间的垂直距离与同层设备的水平间距。同层相邻逆变器的水平间隙控制在200mm,既避免设备运行时散热气流相互干扰,也能给接线端子的拆装留出扳手操作空间,不会出现相邻设备干涉接线作业的情况。层间垂直距离预留800mm,一方面满足下层设备顶部散热出风口的气流流通要求,避免上层设备底板遮挡热风排出路径,另一方面也给运维人员在层间布设交直流汇流线缆、穿线固定留出足够的操作高度,不需要俯身贴地就能完成线缆端子压接与固定。

支架主体采用镀锌C型钢拼装结构,所有横撑与立柱的连接位都设计了长圆孔调节位,可适配不同品牌同功率段逆变器的挂装孔位偏差,不需要在现场重新钻孔破坏镀锌层。支架底部设计了混凝土预埋地脚的连接法兰,可根据场站的风压、雪压参数调整立柱的截面规格,沿海高腐蚀区域可直接更换为316不锈钢紧固件,不需要改动主体支架的孔位排布。排布方案里特意将同组串的逆变器对应汇流箱的位置做了对齐,线缆从支架底部的走线槽敷设到对应设备,线缆长度可控制在最优区间,减少线损的同时也避免线缆交叉错乱,后期运维排查线路时可直接对应设备位置查找,不需要翻找交叉堆叠的线缆。

从安装流程来看,这套排布结构可实现分层组装:先固定底部立柱与横撑,安装最下层的逆变器并完成接线测试后,再组装上一层的支架横撑与设备,不需要一次性搭起全高支架再高空作业,降低现场安装的高空作业风险。设备挂装位设计了防脱落挡块,逆变器挂到横撑上后可临时卡接固定,不需要施工人员全程托举设备拧紧紧固件,减少现场安装的人力消耗。支架侧面预留了接地扁钢的固定位,每台逆变器的接地端子可直接就近连接到通长接地扁钢上,不需要每台设备单独引接地线到接地网,减少现场接线的工作量。

针对户外场站的强日照环境,支架上层的设备排布特意错开了下层设备的正上方投影,避免上层设备的阴影遮挡下层设备的散热鳍片,保证每台逆变器的散热面都能获得足够的自然对流空气,不会因为局部积热导致设备降额运行。同时在支架两端预留了检修通道的连接位,可直接对接场站的巡检步道,运维人员不需要踩踏支架横撑就能到达每台设备的操作面,避免巡检过程中对设备接线或支架结构造成踩踏损伤。方案里还考虑了后期设备更换的需求,单台设备的拆除空间预留足够,不需要拆卸相邻设备就能将故障逆变器从挂装位水平移出,更换作业时间可压缩到半小时以内,减少电站停机损失。
