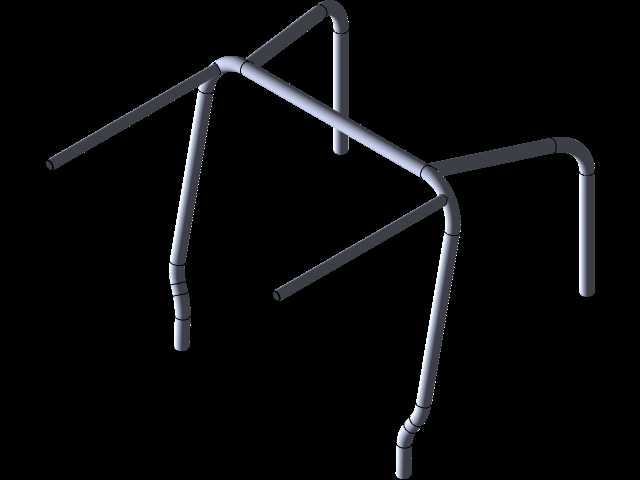

Jeep牧马人92-95款YJ原厂风格防滚架结构

　　这套防滚架结构主要适配Jeep牧马人YJ车型的原厂风格改装需求，在越野场景下承担着核心的乘员舱防护作用，当车辆在非铺装路面行驶发生侧翻、滚转工况时，管架结构能够通过自身的形变吸能维持乘员舱的有效生存空间，避免车身钣金变形侵入驾乘区域造成人员伤害，同时也能为车顶附加装备、内饰改装件提供刚性安装支点。从结构设计逻辑来看，整套架体采用统一规格的无缝钢管弯折拼接而成，主环与后杆的管径经过实测修正，匹配原厂车身安装点位的管径参数，所有弯管段的弯曲半径参考通用弯管加工的CLR参数设定，既保证弯管处不会出现管壁过薄、褶皱等加工缺陷，也能让架体整体线条贴合原厂车型的内饰轮廓，不会过度占用车内驾乘空间，兼顾防护性能与日常使用的空间舒适性。在尺寸校核层面，设计过程中通过实车测量获取了车身安装孔位的三维坐标，明确了架体与车身A柱、B柱、轮拱内饰板、顶棚内衬的安装边界，架体所有伸出端的固定脚位置完全匹配原厂车身的预留安装点，不需要对车身钣金进行额外切割、打孔作业，降低改装施工的难度，同时保证架体与车身连接的结构强度，避免应力集中导致的固定点撕裂问题。设计过程中同步完成了关键安装尺寸、管段间距的二维标注，不需要使用者从三维模型中反复测量提取尺寸，在实际改装施工时，可以直接参考标注尺寸进行管材下料、弯管角度调整，大幅缩短改装的筹备周期。

　　架体的横向连接杆采用斜向支撑布局，在主环与侧杆之间形成稳定的三角形受力结构，相比直连的横向撑杆，这种布局能够在侧方受力、顶部承压时将载荷快速分散到整个架体的所有管段，避免局部应力过大导致管段弯折失效，同时斜向撑杆的位置避开了驾乘人员的头部、肩部活动区域，不会对正常乘坐、上下车造成干涉。针对不同使用场景的需求，这套原厂风格的防滚架没有采用激进的全笼式结构，而是保留了家庭使用场景下的车内通透感，后排乘客的视野不会被过多管段遮挡，同时架体的管段走向预留了遮阳板、车内后视镜、顶棚扶手等原厂配件的安装位置，改装后不影响原有车内配件的正常使用。

　　在实际安装流程中，架体的各个管段在出厂前已经完成了坡口处理，拼接位置的贴合度经过匹配校核，现场施工时只需要按照对应点位进行定位焊接即可，不需要反复调整管段角度，焊接完成后可以根据车主需求进行包胶、喷漆或者包覆内饰面料处理，和车内原有内饰风格保持统一。相比运动型防滚架的极致轻量化、多点位焊接设计，这套偏向家庭使用风格的防滚架更侧重日常通勤、轻度越野场景下的防护需求，管段壁厚选择兼顾结构强度与整车重量控制，不会因为加装防滚架导致车辆重心过高、油耗大幅上升，同时架体的所有外露管端都做了圆弧收口处理，避免尖锐边角在日常使用中造成磕碰伤害。

　　在结构受力仿真层面，这套管架结构在顶部承受1.5倍整车整备质量的静压载荷时，主环的变形量控制在安全阈值范围内，侧方施加模拟侧翻的冲击载荷时，斜向撑杆能够有效抵消侧向弯矩，保证车门框位置的变形量不影响车门正常开启，满足越野场景下的基础防护要求。对于三维建模从业者而言，这套模型的管段弯折参数、拼接点位坐标可以作为同类型车型防滚架设计的参考模板，在开发其他车型的改装防滚架时，可以直接复用这套结构的受力布局逻辑，根据目标车型的车身宽度、顶棚弧度调整对应管段的长度与弯折角度，缩短建模与结构校核的周期；对于改装施工人员而言，模型中明确的安装边界尺寸可以直接作为施工定位的依据，避免现场反复测量比对出现的尺寸偏差，保证改装后的架体安装精度，减少后期行驶过程中因为安装错位产生的异响问题。
