家用立式磁控动感单车结构设计

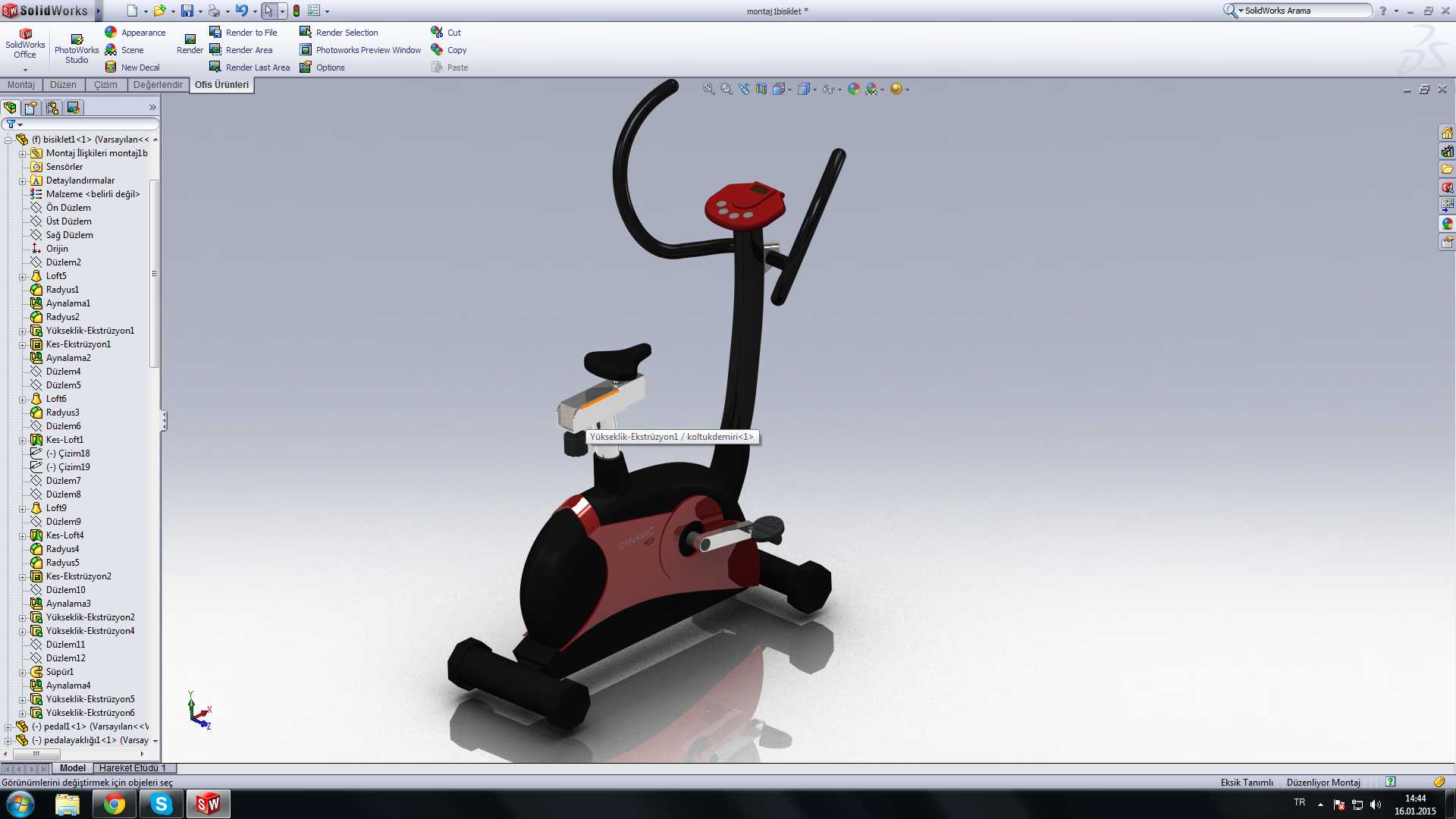

　　这款立式健身单车的三维结构设计，核心围绕家庭室内健身场景的使用需求展开，区别于商用健身房的重型单车，整体结构在保证结构强度的前提下做了轻量化适配，适配普通家庭客厅、阳台等小面积空间的摆放需求，日常使用时无需额外做地面加固，常规家用地砖、木地板均可直接放置。从实际使用逻辑出发，整车的受力传递路径做了针对性优化：底部前后设置的两个横向支撑脚，采用加宽的弧形接触端面，接触面积比常规窄边支撑提升40%以上，用户在站姿骑行、左右重心偏移时，整车侧翻阈值可覆盖常规成年男性的最大发力幅度，支撑脚底部预留的防滑垫安装槽，可粘贴3mm厚的橡胶防滑垫，既可以避免骑行时整车移位，也能防止金属支撑脚刮花家用地面装饰层。

　　主体支撑立管采用变径钢管焊接结构，下段与底部车架连接位置做了三角加强筋布局，抵消骑行过程中踏板传递的交变扭矩，避免长期使用后立管出现焊缝疲劳开裂的问题；立管上部的车把安装座预留了前后、高低调节的滑槽结构，调节行程覆盖150cm到190cm身高用户的握持舒适区间，车把采用弯把与直把结合的造型，既可以满足坐姿骑行时的放松握持，也能适配站姿冲刺时的俯身抓握需求，车把端部预留的安装位可拓展心率监测、手机支架等附加配件，无需额外在主立管上打孔破坏结构强度。阻力调节结构采用磁控阻尼方案，区别于传统的摩擦式阻力块，磁控结构在调节阻力时无物理接触，日常使用过程中不存在摩擦耗材损耗，长期使用无需更换阻力片，运行噪音可控制在30分贝以内，不会对家庭环境内的其他人员造成干扰，阻尼调节旋钮设置在车把中间位置，用户在骑行过程中无需俯身即可完成阻力档位切换，调节刻度做了清晰的档位卡点，不同档位对应的阻尼值线性递增，可适配热身、有氧训练、高强度间歇等不同训练阶段的阻力需求。

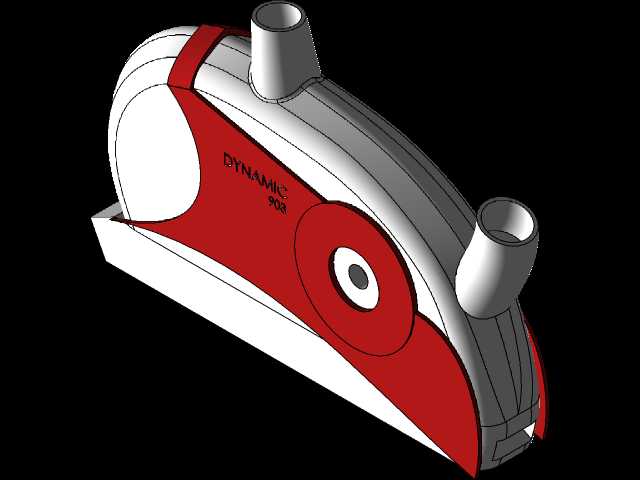

　　鞍座的安装结构同样做了多维度调节设计，高低调节行程适配不同腿长用户的踩踏伸展角度，避免骑行过程中膝盖弯曲角度过大造成关节损伤，前后调节行程可适配不同臂长用户的握持距离，鞍座底部的减震弹簧结构可过滤骑行过程中的细微震动，提升长时间骑行的舒适度。传动结构采用全包式护罩设计，将飞轮、传动带全部封闭在护罩内部，避免家庭使用过程中儿童误触转动部件造成安全隐患，护罩表面预留的散热格栅可保证飞轮高速转动时的空气流通，避免长时间使用后内部磁控组件温度过高影响阻尼稳定性。踏板采用带防滑齿的宽面设计，表面设置的绑带结构可固定用户脚部，避免高速踩踏时脚从踏板滑脱，踏板转轴内置的自润滑轴承可降低转动阻力，减少日常维护频次。

　　整车的外形边界控制在长1100mm、宽500mm、高1300mm的范围内，底部支撑脚的最大宽度不超过550mm，日常不使用时可推到家具缝隙、墙角位置存放，不会占用过多家庭活动空间；整车的重心控制在距离地面350mm的高度范围内，即使受到意外碰撞也不易出现倾倒问题。从建模逻辑来看，所有焊接位置均预留了合理的焊接收缩余量，装配关系中所有转动副均设置了合理的配合间隙，避免加工装配时出现干涉问题，所有连接螺丝均采用标准件规格，后续维修更换配件无需定制非标件，降低后期维护成本。
