适配KTM390摩托车的虚拟排气管结构设计

这款适配KTM390车型的排气管结构，在摩托车改装与个人项目开发场景中有着明确的应用定位，区别于量产市售的排气成品，该结构更偏向于方案验证阶段的虚拟设计载体，能够为改装爱好者、车辆工程方向的学习者提供可复用的结构参考。从实际用途来看，排气管作为摩托车排气系统的核心组成部分，承担着引导发动机排出的高温废气有序导出、配合发动机配气相位优化排气效率的作用，这款虚拟结构在设计时充分考虑了2014款KTM390的原车安装点位，尤其是连接端的法兰结构，完全依托原车排气接口的三维扫描数据逆向推导而来，能够保证在虚拟装配阶段与原车发动机排气端口的匹配度，避免出现安装错位、密封面贴合不严的问题。

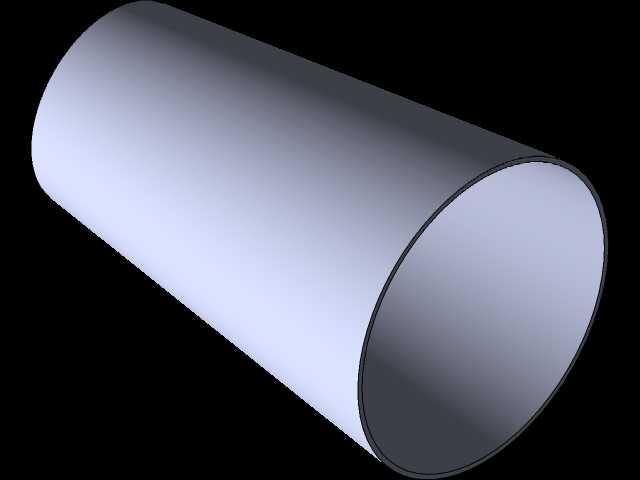

在功能特性层面，该管体采用等径直筒的基础构型，没有设置复杂的消音腔或者可变排气阀门结构，核心是满足个人项目中对排气通路基础形态的验证需求，管体的壁厚设定参考了市售不锈钢改装排气的常规参数，既保证结构在虚拟仿真阶段具备足够的刚度表现，也不会因为壁厚过大导致整体重量超出合理范围。连接法兰的设计是整个结构的重点，法兰上的安装孔位完全对齐原车排气端口的螺栓位置，法兰密封面的平面度在建模阶段就做了约束，能够保证后续如果做实物加工时，密封垫片可以均匀受压，减少废气泄漏的风险。

设计思路上没有追求复杂的曲面造型或者夸张的外观效果，而是优先保证安装边界的准确性，管体的走向避开了原车后摇臂、后减震器的运动行程范围，不会在车轮上下跳动、转向动作时发生运动干涉，管体的末端出口位置参考了原厂排气的布置高度，不会因为位置过低导致行驶过程中被路面凸起剐蹭，也不会因为位置过高影响后座乘员的乘坐空间。从安装边界来看，整个排气管的轴向长度、径向直径都经过反复校核，和周边的车架线束、冷却管路都预留了足够的安全间隙，避免高温废气长期烘烤周边的橡胶、塑料部件引发老化问题。

对于从事三维建模、车辆改装结构设计的从业者来说，这类基于实车扫描数据搭建的基础排气模型，能够省去从零开始测量原车接口尺寸的步骤，可以直接在这个基础结构上拓展消音结构设计、外观包覆设计、不同材质的渲染验证，不管是做改装方案的效果展示，还是做排气流体仿真的基础模型，都能提供可靠的结构基准。管体的曲面过渡做了连续约束，没有出现曲率突变的位置，不管是后续做3D打印样件还是钣金卷制加工，都能保证加工工艺的可行性，法兰和管体的连接位置做了圆角过渡处理，能够减少应力集中的问题，在虚拟振动仿真中可以更好地模拟实际使用中的结构强度表现。
