双轮联动旋转杠杆传动机构

　　在轻工自动化生产线、物料输送换向装置以及小型阀门执行端的动力传递环节，这类双轮联动的旋转杠杆结构常作为核心运动转换单元使用，它能将输入端的连续圆周转动，转化为杠杆端的往复摆动输出，适配需要小行程、定角度往复动作的工位，比如包装线的挡料拨杆、检测工位的工件抬升触发端，或是小型流体阀块的启闭驱动端，相比齿轮齿条的传动形式，连杆铰接的结构在低速工况下抗冲击性更强，不会出现轮齿啮合的卡滞问题，日常维护也无需额外加注润滑脂，适合粉尘、轻度潮湿的车间环境长期运行。

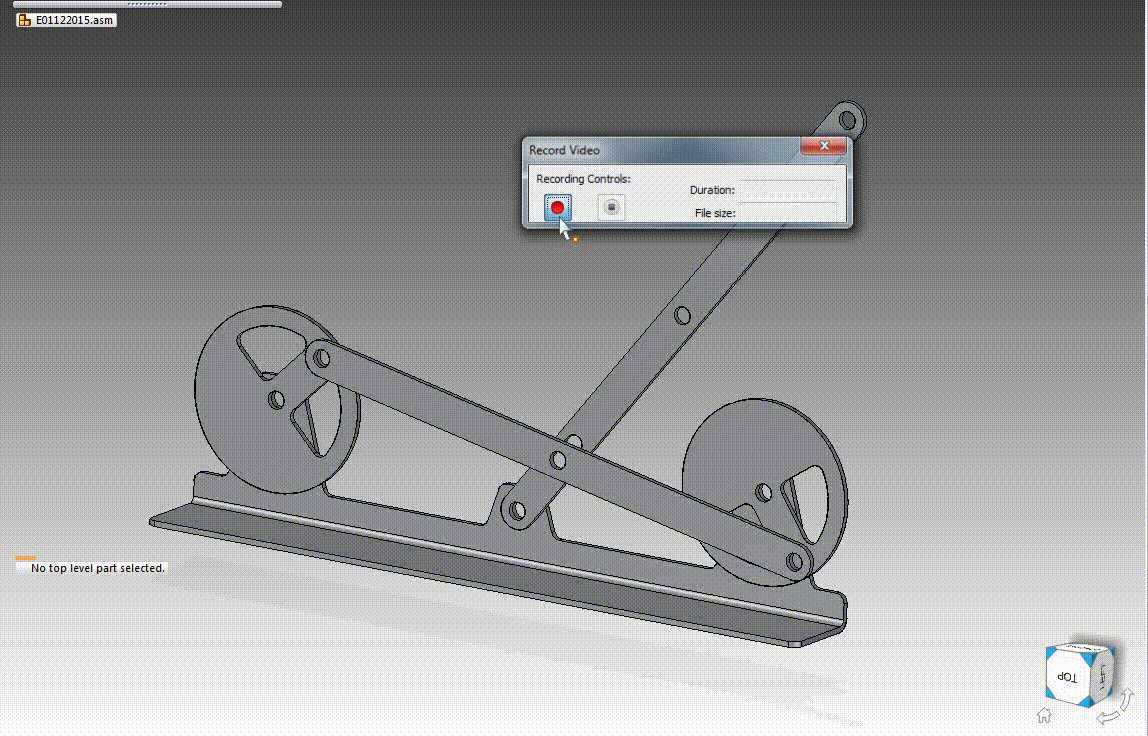

　　从结构设计逻辑来看，这套机构的底座采用平直的长条形安装基板，两个带辐条的轮盘分别布置在基板两端，轮盘与基板之间通过销轴铰接，保证轮盘可绕固定轴做整周旋转，连接两个轮盘的主连杆两端分别铰接在轮盘的偏心位置，偏心距的大小直接决定了杠杆端的摆动幅度，设计时需要结合输出端的行程需求核算偏心距，避免杠杆摆角过大导致铰接点出现运动死点。斜向布置的杠杆杆体中部与主连杆上的铰接座相连，杠杆下端通过销轴铰接在基板靠近右侧轮盘的位置，上端作为动力输出端预留了铰接孔，可直接连接执行拨杆或是阀杆，这种铰接点的布置方式，能让输入端轮盘的小扭矩转动，通过杠杆的力臂放大作用，在输出端获得更大的推拉力，适配需要一定启闭力的工位负载。

　　安装边界方面，整套机构的安装基准为底部的平直基板，基板上预留了多个沉头安装孔，孔位间距按照标准工业铝型材的槽距设计，可直接固定在40系列或30系列的铝型材机架上，无需额外加工转接板；机构整体的横向宽度由两个轮盘的中心距决定，纵向高度则受杠杆最大摆角的限制，设计时需要在杠杆摆动的极限位置预留足够的安全间隙，避免杠杆运动时与周边的机架护板、输送线体发生干涉。铰接点的销轴均采用带防脱卡簧的结构，销轴与杆体铰接孔之间设置有自润滑衬套，能降低长期往复运动带来的铰接磨损，延长机构的整体使用寿命，衬套的选型通常采用铜基石墨材质，无需额外供油润滑，适配免维护的设备设计需求。

　　在实际工况适配中，这套机构的输入端轮盘可连接低速减速电机的输出轴，也可通过手柄连接作为手动驱动单元使用，当作为手动驱动结构时，左侧轮盘的辐条可直接作为手摇施力点，无需额外加装手轮，进一步精简了结构的零件数量。运动仿真验证阶段，需要重点校核三个铰接点的运动轨迹，确保主连杆在轮盘整周转动过程中不会出现拉扯卡滞，杠杆的摆动角度控制在30度到45度的区间内，这个角度区间内杠杆的输出力传递效率最高，不会出现力臂过度衰减的问题。另外，杆体的截面采用等厚度的平板结构，在保证结构刚性的前提下尽可能降低整体重量，减少运动过程中的惯性冲击，让机构的启停动作更平稳，不会因为惯性过大导致输出端的定位出现偏差。
