运动防护用轻量化曲面护胫结构设计

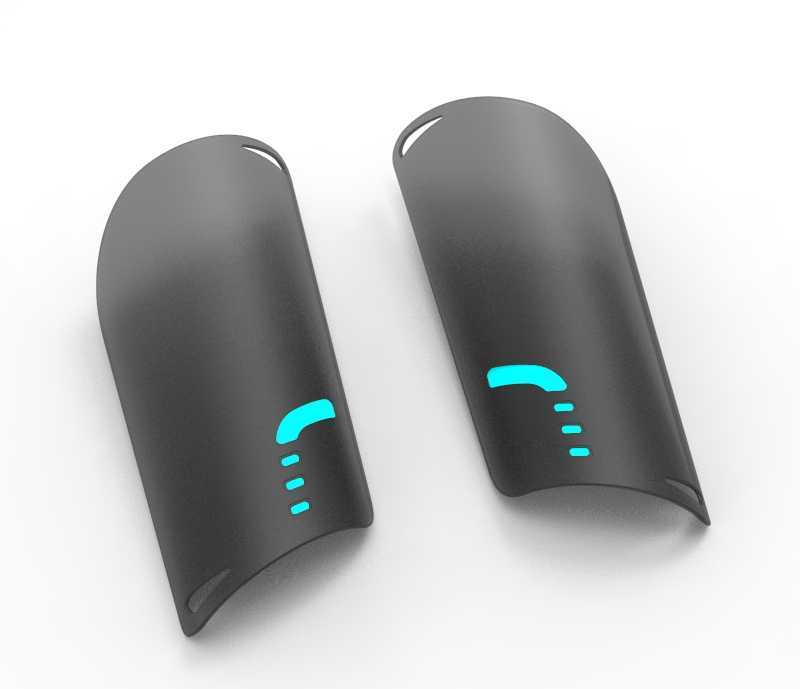

　　这款护胫结构的三维建模，核心围绕运动场景下的小腿胫骨防护需求展开，日常球类对抗、骑行、户外越野等场景中，胫骨前侧软组织覆盖薄，受外力撞击时极易出现挫伤、骨裂损伤，该结构通过贴合小腿前侧轮廓的曲面造型，在不额外增加穿戴负担的前提下，构建外力缓冲的第一道防护屏障。从结构设计逻辑来看，整体采用非对称曲面构型，建模阶段先通过人体小腿胫骨段的点云数据拟合基础轮廓，保证护具内侧曲面与小腿前侧肌群、骨骼的自然弧度匹配，避免穿戴后出现局部压硌、活动时移位的问题；外侧曲面做了顺滑的弧度过渡，边缘做了15度的内收翻边，既可以避免尖锐边缘剐蹭衣物或皮肤，也能在受侧向撞击时分散应力，避免应力集中在护具边缘造成局部压强过大。

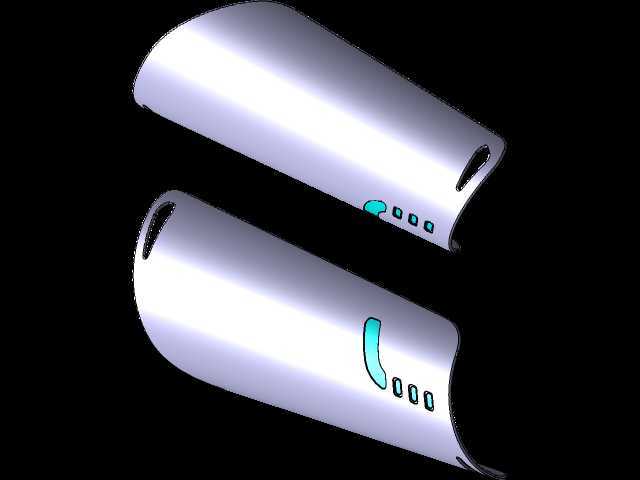

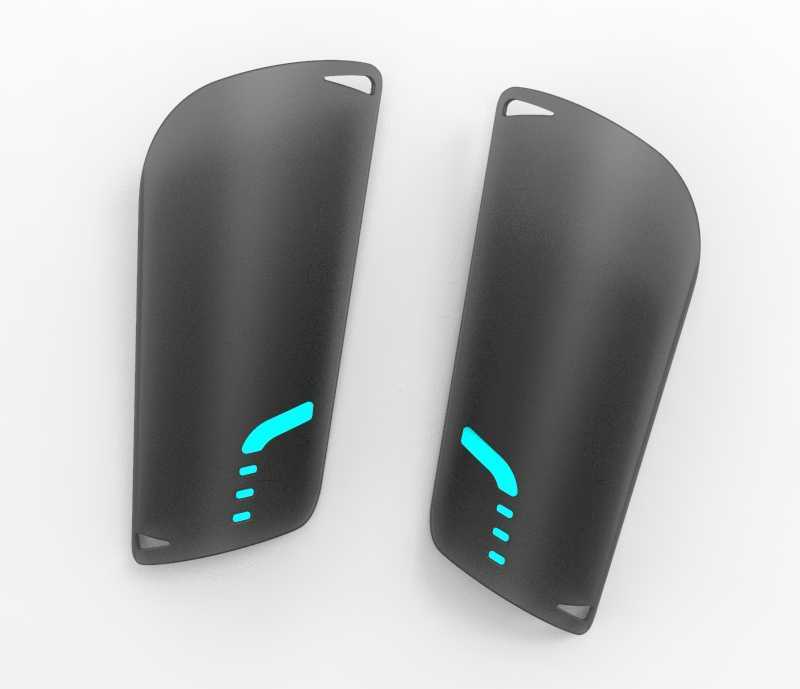

　　护具上下两端预留的三角形镂空结构，并非单纯的装饰设计，建模时经过多次应力仿真验证，该位置的镂空可以在保证整体结构抗冲击强度的前提下，降低整体自重，同时给穿戴时的绑带预留穿装空间，绑带穿过镂空位置后可环绕小腿后侧固定，无需额外在护具表面加装固定卡扣，减少了突出结构带来的剐蹭风险。护具表面的条状凸起结构，一方面可以在受正面撞击时通过微变形吸收部分冲击能量，另一方面也能引导撞击力向护具两侧分散，避免冲击力垂直作用在胫骨表面；凸起旁的点状凹槽结构，建模时预留了缓冲衬垫的粘贴空间，实际使用时可在凹槽位置粘贴EVA缓冲泡棉，进一步提升缓冲性能，同时凹槽结构可以避免衬垫在长期使用后出现移位脱落。

　　从安装边界尺寸来看，该护胫的整体长度覆盖胫骨结节至踝关节上方30mm区间，不会对膝关节弯曲、踝关节背伸跖屈造成活动干涉，宽度方向贴合小腿前侧120度包覆范围，两侧延伸至小腿侧方肌群位置，既保证足够的防护覆盖面积，也不会因为包覆范围过大影响小腿肌肉的正常收缩发力。建模过程中对壁厚做了梯度设计，护具中心对应胫骨正面的位置壁厚为3.2mm，向两侧边缘逐步递减至1.8mm，在保证核心防护区域抗冲击强度的同时，尽可能降低边缘的刚性，提升穿戴贴合度。不同于传统一体平直的护胫结构，这款设计的曲面做了1.5度的内倾角度，适配大多数人群小腿自然站立时的轻微外旋姿态，穿戴后不会出现护具上端贴腿、下端翘起的不服帖问题。

　　结构上没有多余的分体拼接部件，整体为一体化构型，适合采用注塑工艺一次成型，生产时无需额外的组装工序，能有效控制生产环节的成本与装配误差。在实际使用场景中，该护胫既可以用于日常业余运动的个人防护，也可以作为专业运动护具的基础结构，根据不同运动的防护等级需求，调整壁厚参数或者更换成型材质，比如用于高强度对抗的橄榄球、冰球运动时，可适当提升核心区域壁厚并增加加强筋结构；用于日常骑行、慢跑防护时，可进一步降低壁厚提升轻量化表现。建模时所有曲面均做了G2连续顺滑处理，没有尖锐的棱角与突兀的折角，既保证了外观的流畅性，也能避免应力集中导致的结构受冲击断裂问题，护具表面的条状标识区域做了微下沉设计，后续可根据需求印刷标识或者粘贴反光条，满足夜间户外运动的警示需求。
