家用轿跑曲面造型整车数模

做这款整车曲面数模的时候，最先要锚定的是家用轿跑的日常使用场景——城市通勤、近郊自驾是核心工况，所以在造型阶段就不能只追求视觉上的溜背流畅度，得先把乘员舱的头部空间边界卡死，避免为了曲面顺滑牺牲后排乘客的实际乘坐体验。数模构建全程以A级曲面的连续性要求为基准，所有外覆盖件的相邻面都做到G2连续，没有突兀的折角，这不仅是为了视觉上的光影顺滑，更考虑到实际量产时的冲压成型可行性，避免出现曲面曲率突变导致的冲压开裂、脱模困难问题。

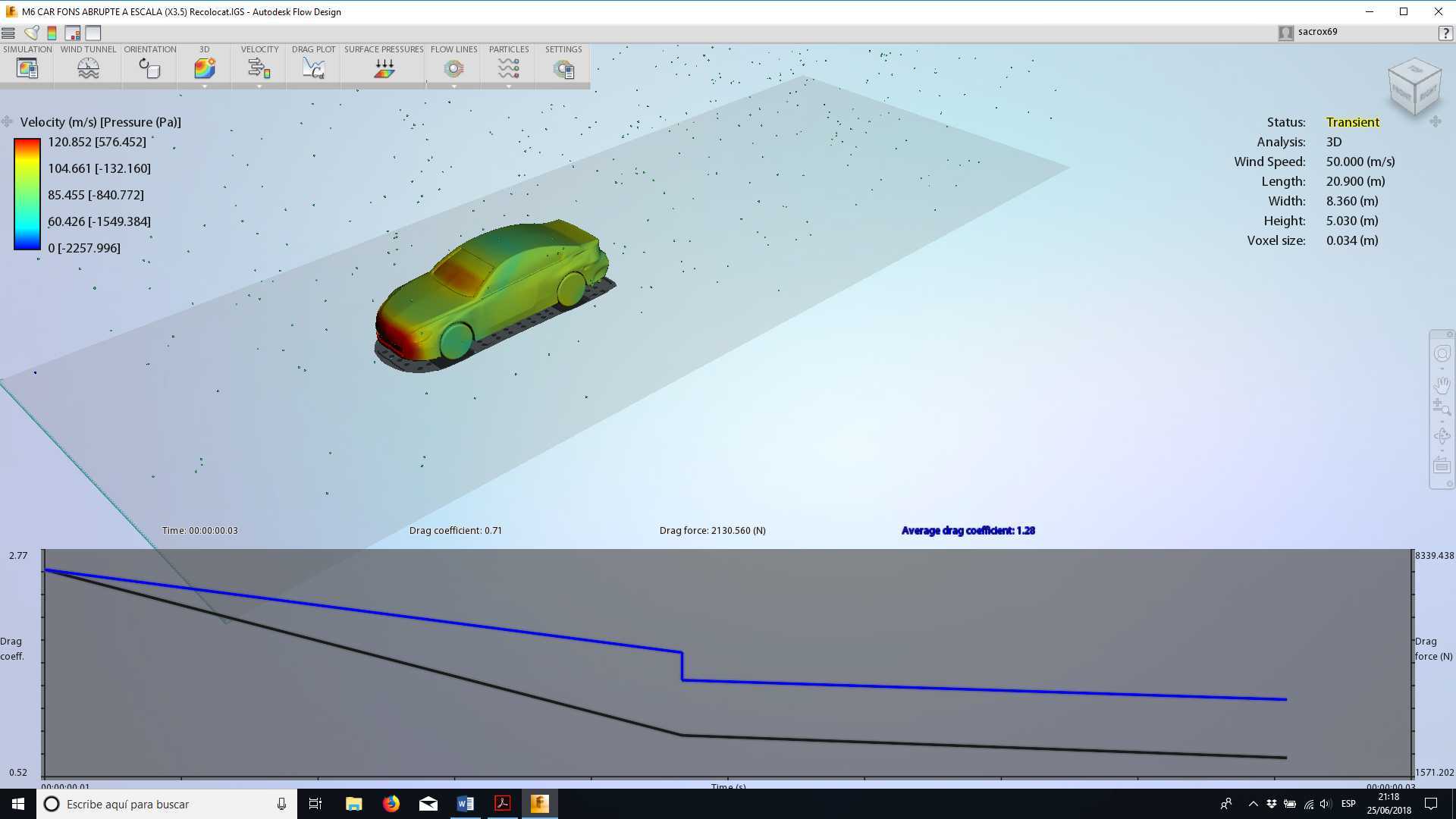

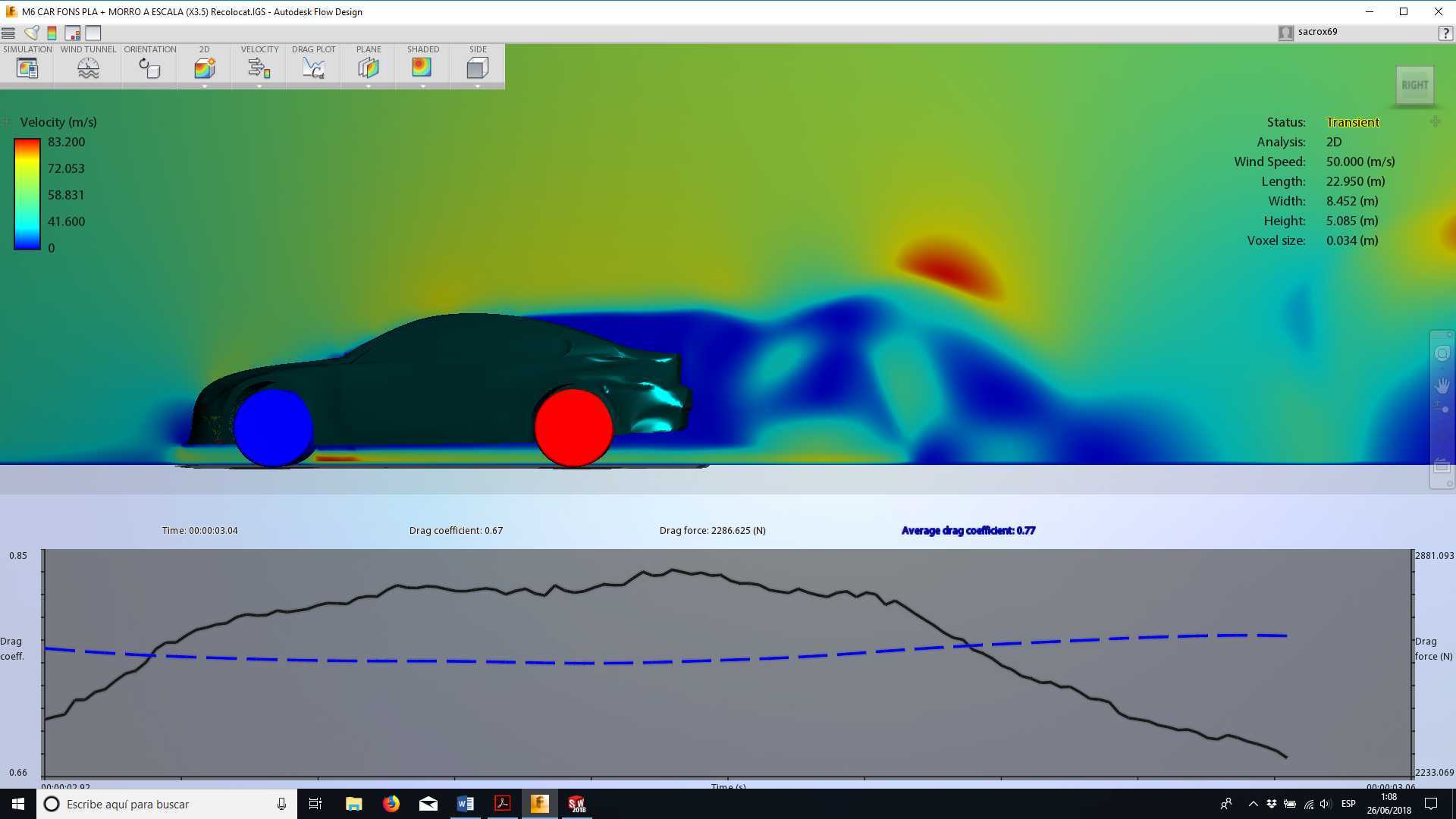

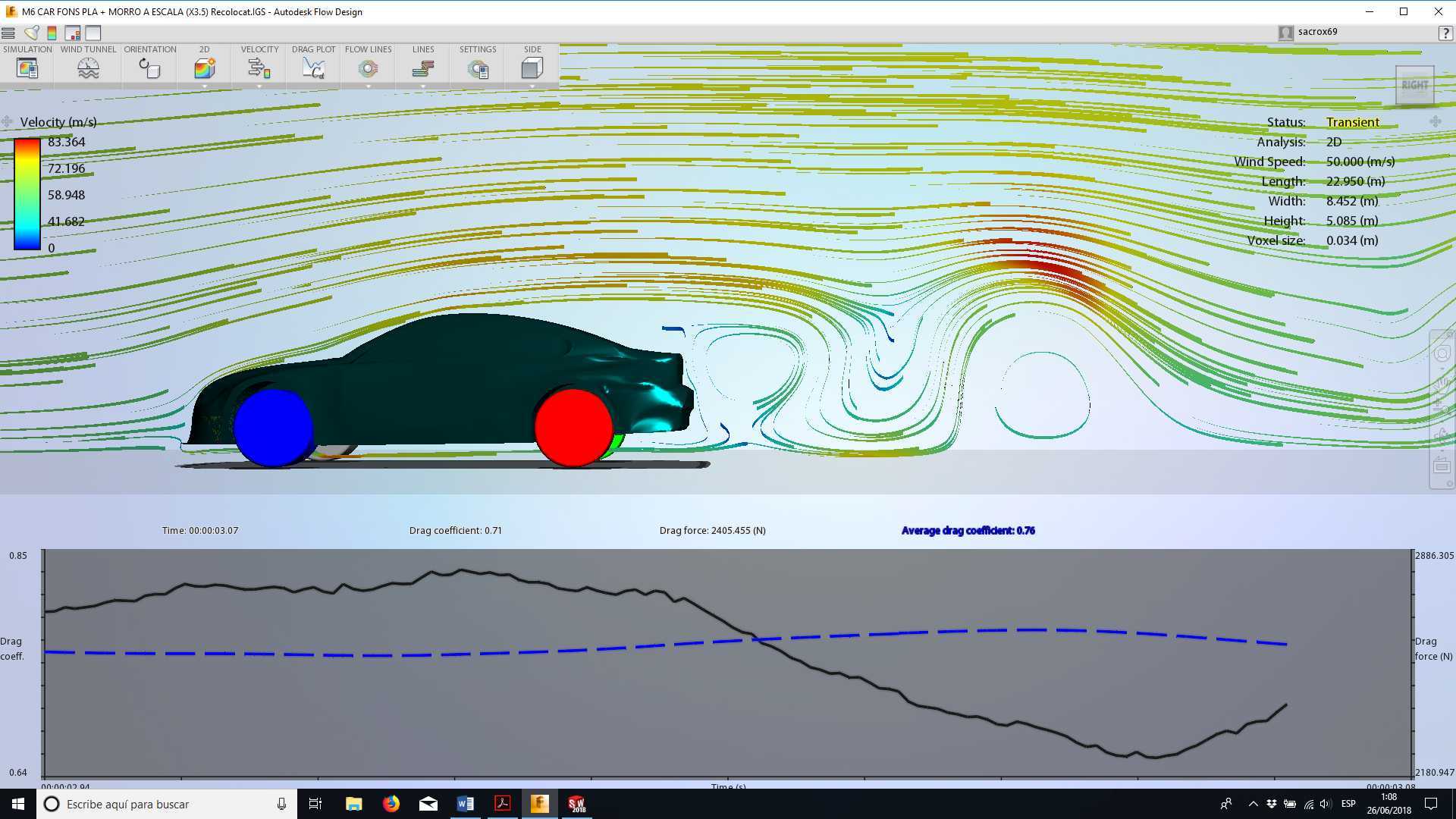

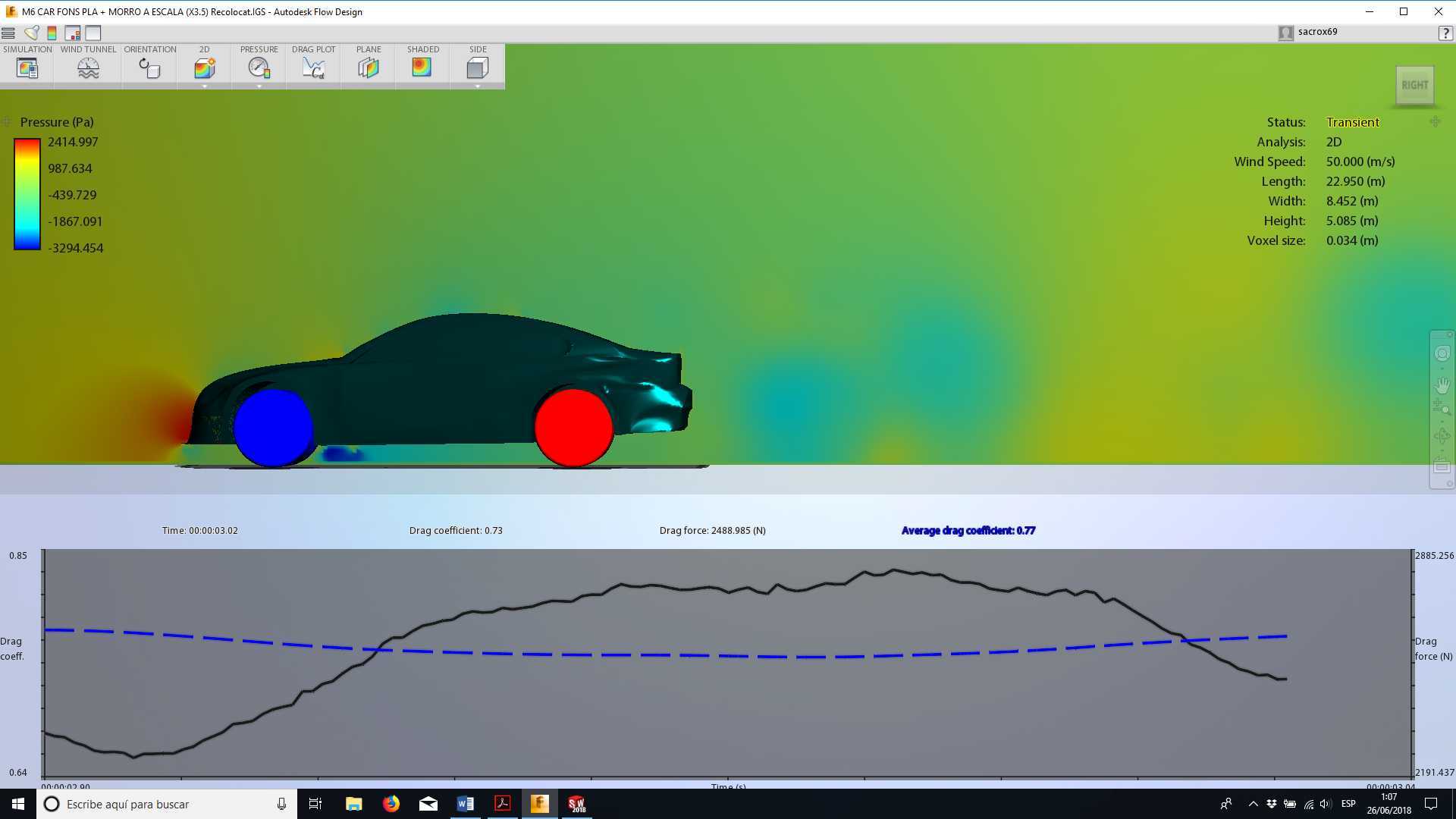

气流模拟的环节是在曲面主体完成后同步推进的，没有等所有细节做完再回头调整，这样能减少大量返工量。车头部分的曲面从引擎盖过渡到前保险杠，特意做了下压的弧度，引导气流顺着车身上下分流，减少直吹底盘形成的乱流；车底部分的曲面做了平缓的导流处理，没有突兀的凸起结构，能让气流快速从车底导出，降低高速行驶时的升力，提升行驶稳定性，这部分的调整是反复迭代了十几次流场结果才定的，不是随便拉个曲面凑数。

车身侧面的腰线采用了渐消面设计，从前翼子板处起始，顺着车门曲面平缓延伸到车尾，在尾灯处自然收束，这种设计一方面能在光影下形成更有层次的车身线条，另一方面也能在实际生产中降低侧围冲压的模具复杂度，减少模具加工时的清根工作量。轮拱部分的曲面特意预留了足够的安装间隙，不管是搭配17寸还是19寸的轮毂，都不会在转向、颠簸时出现轮胎蹭轮拱的问题，轮拱边缘的曲面做了小角度的内收，能减少行驶时车轮带起的泥水甩到车身上的面积。

车窗部分的曲面贴合车身整体的溜背走势，侧窗的边框曲面和车门曲面做了齐平处理，没有突出的密封条结构，这部分是为了降低高速行驶时的风噪，气流顺着车窗曲面流过不会因为凸起结构产生涡流。车尾的鸭尾造型是和后挡风玻璃曲面一体化构建的，角度控制在12度左右，这个角度既能在高速时提供一定的下压力，又不会因为角度过大增加过多的风阻，尾灯的安装曲面和车尾侧曲面完全贴合，没有突出的棱角，避免气流在车尾形成过多的湍流区。

做车底细节的时候，没有把底盘做成完全平整的平面，而是根据实际底盘部件的安装位置预留了对应的安装位凸起，比如排气通道、悬架摆臂的活动空间都在曲面阶段就留出了足够的边界，后续做底盘结构设计的时候不需要再反复修改车身曲面。车门部分的曲面做了双层的密封面预留，门框的安装曲面精度控制在0.1mm以内，保证后续装配时密封条能完全贴合，提升整车的隔音效果。

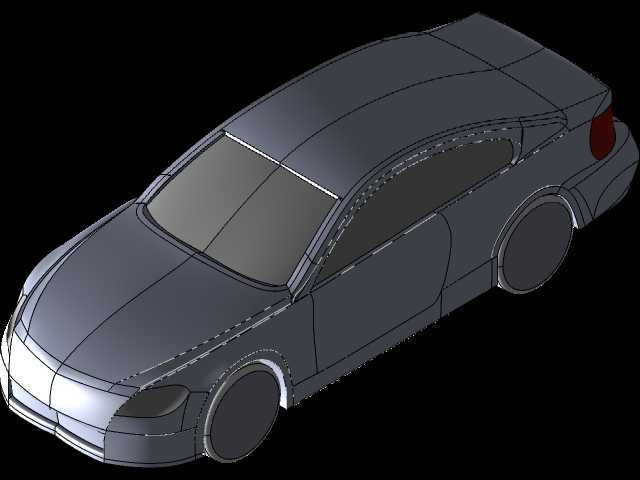

整个数模的曲面构建没有用过多的碎面拼接，大面都是用四边面构建，保证曲面的光顺度，所有的圆角过渡都根据位置不同调整了半径，比如车头行人接触区域的圆角半径更大，满足碰撞安全的要求，而车身腰线处的圆角更小，保证线条的锐利感。在做曲面检查的时候，用曲率梳反复核对了所有相邻面的连续性，没有出现曲率跳变的问题，斑马纹检查时光影过渡均匀，没有扭曲变形的情况，完全满足后续结构设计、模具开发的数模要求，不管是用来做造型验证、CFD流场分析，还是作为后续结构设计的基础数模都能直接使用，不需要再做大面积的曲面修复。
