Vforce3簧片进气控制阀结构设计

　　这款簧片阀主要应用在小排量二冲程动力设备的进气通路中，常见于越野摩托、通用小型汽油机、航模动力这类需要精准控制进气时序的场景，核心作用是利用簧片的弹性形变实现进气通路的单向导通，避免曲轴箱内的混合气倒灌进进气道，直接影响动力输出的响应速度与充气效率。从结构设计来看，阀体采用法兰式安装基座，基座上预留三个均匀分布的安装孔，安装时可直接通过螺栓固定在曲轴箱的进气接口端，安装面做了平面度公差控制，保证密封垫压紧后不会出现漏气问题，安装边界的孔位间距适配市面多数70cc级二冲程动力的进气接口尺寸，不需要额外做转接座修改。

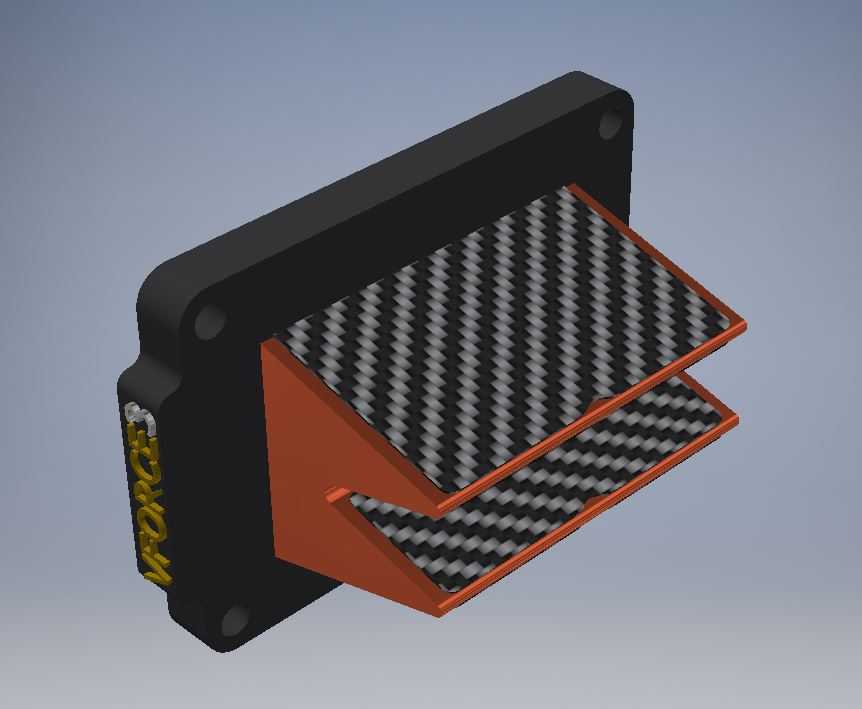

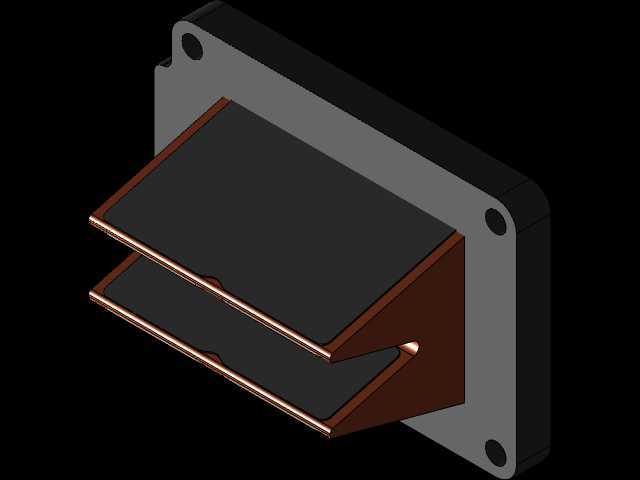

　　阀片部分采用双层错位布局的碳质簧片，相比传统单层钢质簧片，碳簧片的密度更低，高频振动下的疲劳寿命更长，响应速度更快，在发动机高转速工况下不会因为簧片振颤导致进气效率下降，两片簧片的开启角度做了限位设计，最大开启行程控制在合理区间，避免簧片开度过大产生塑性形变，同时在簧片与阀体的接触位置设置了限位填充块，填充块的曲面轮廓完全贴合簧片全开时的弯曲弧度，既可以限制簧片的最大开度，也能在簧片回落时提供缓冲，减少簧片与阀体的撞击噪音与磨损。设计过程中优先考虑了气路的流通效率，阀体的进气通道做了渐扩式流线处理，从进气端到阀片出口端的截面平滑过渡，没有突兀的直角结构，减少进气阻力，让混合气可以更顺畅地进入曲轴箱。

　　双层簧片的布局可以在不同转速区间匹配不同的进气需求，低转速工况下仅开度较小的下层簧片工作，保证进气流速，提升低扭表现，高转速工况下两层簧片同时开启，增大流通面积，满足高转速下的大进气量需求。簧片的固定端采用嵌入式压装结构，不需要额外的紧固件，避免紧固件在高频振动下松脱掉入气缸造成故障，固定位置的压紧力经过反复校核，既保证簧片固定端不会出现相对滑移，也不会因为压紧力过大导致簧片根部应力集中出现断裂。阀体主体采用硬质耐磨材质，表面做了氧化处理，耐受燃油混合气的腐蚀，长期使用不会出现锈蚀导致阀片卡滞的问题。

　　在实际选型适配时，需要注意安装面的密封垫厚度要匹配，过厚的密封垫会改变阀片与进气口的相对位置，影响进气时序，过薄则容易出现密封不严的问题；同时阀片的开启方向必须与进气方向一致，装反会直接导致进气通路堵死，动力无法启动。这款结构的簧片阀相比传统转阀式进气结构，结构更简单，不需要额外的驱动机构，依靠气压差自动实现开闭，故障率更低，维护时只需要定期检查簧片的磨损情况，出现簧片边缘缺损或者弹力下降时直接更换簧片即可，不需要整体更换阀体，维护成本更低。在建模过程中，所有配合面都做了公差匹配，安装孔的位置度公差控制在0.1mm以内，保证与主机安装时的互换性，簧片的弯曲弧度经过运动仿真验证，在全开启行程内不会与周边零件产生干涉，填充块的轮廓与簧片的运动包络完全贴合，不会出现卡滞的情况。
