电梯用带复位锁紧滚轮导向组件

在垂直升降类电梯的运行系统中，导向部件的稳定性直接决定了轿厢运行的平顺性与停靠精度，这款滚轮导向组件正是针对电梯导轨导向场景开发的核心接触部件，区别于传统滑动导靴的硬摩擦结构，它采用滚动接触形式配合弹性自适应机构，能够在高速或中速电梯运行过程中有效抵消导轨安装公差、轿厢偏载带来的侧向力波动。从实际应用场景来看，这类组件通常成对安装在轿厢架上下梁的两侧位置，以及对重架的对应导向位，每台电梯根据载重与提升高度不同，会配置4组到8组不等的导向滚轮组件，全程贴合T型电梯导轨的三个工作面，为轿厢提供连续的侧向约束，避免运行过程中出现晃动、偏摆甚至卡滞问题。

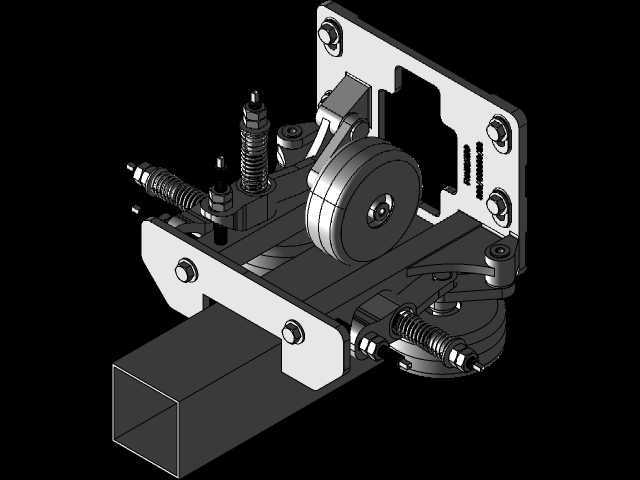

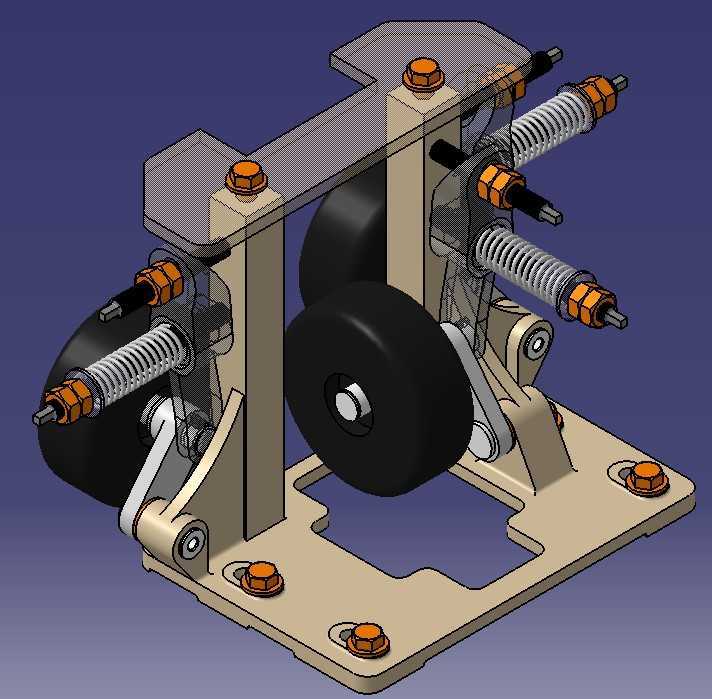

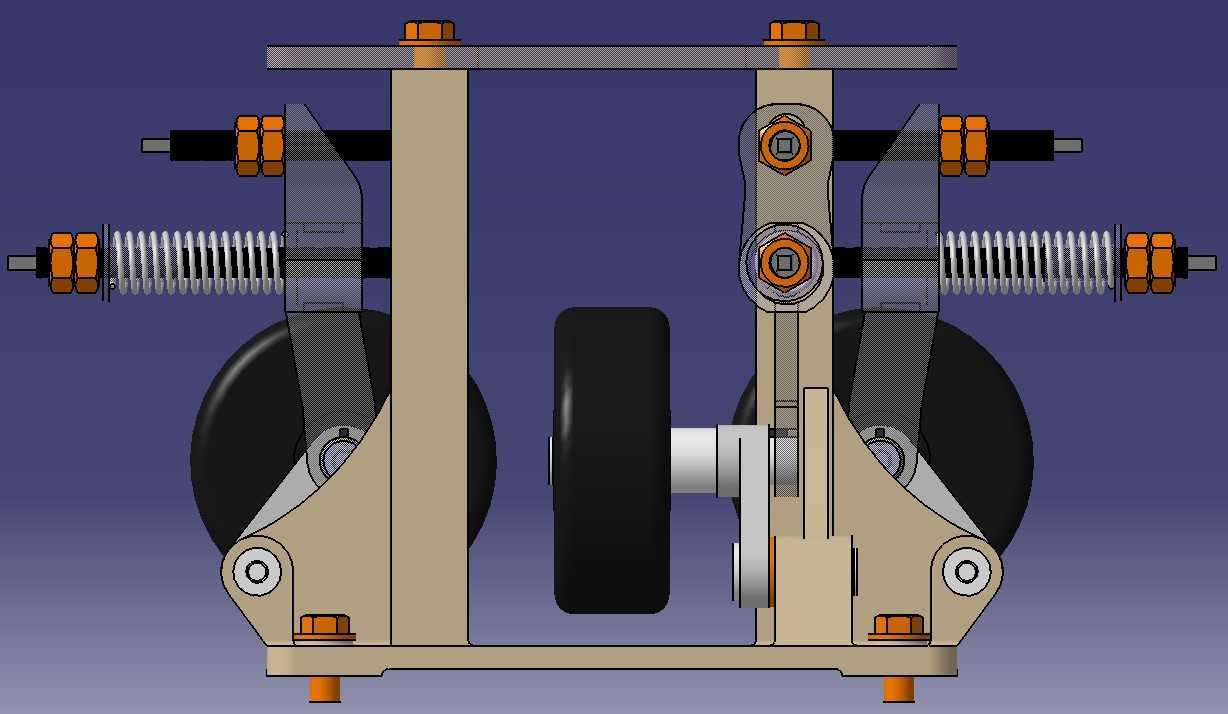

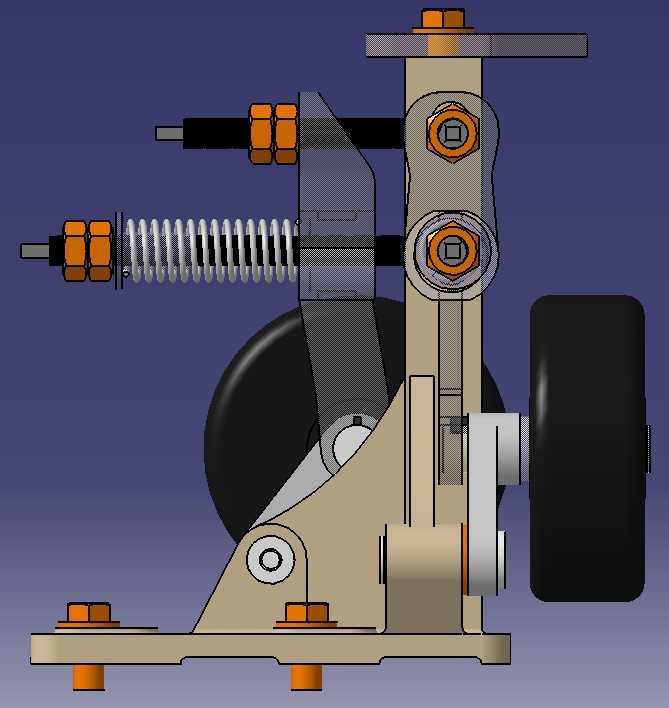

从功能特性上拆解，这套组件最核心的设计点在于枢转压紧与复位锁定的组合结构：底座作为整个部件的安装基准，通过底部四个对称布置的螺栓孔固定在轿厢架的安装面上，底座上方设置了可绕固定销轴小角度枢转的滚轮支架，两个黑色的聚氨酯包胶滚轮分别对应导轨的两个侧向工作面，滚轮内置深沟球轴承，能够在导轨表面做无滑动的滚动接触，相比传统滑动导靴的摩擦阻力降低70%以上，同时聚氨酯材质的滚轮工作面可以吸收一部分高频振动，减少运行过程中的噪音传递。支架与底座之间布置了两组对称的螺旋压缩弹簧，弹簧的预紧力可以通过端部的调节螺栓进行微调，当导轨存在直线度公差或者轿厢因载重变化出现微小偏斜时，枢转支架可以克服弹簧力做小角度摆动，让滚轮始终保持与导轨工作面的均匀贴合，不会出现局部接触应力过大导致滚轮过早磨损的问题；当外部偏载力消失后，弹簧的复位力会带动支架回到初始位置，配合支架上设置的限位结构实现位置锁定，避免支架出现过位摆动导致导向失效。

从设计思路的工程逻辑来看，这款结构没有采用复杂的多连杆自适应机构，而是用单枢转轴配合对称弹簧的布局，在保证自适应补偿能力的前提下尽可能减少了活动部件的数量，降低了后期维护的复杂度：所有铰接位置都采用了带防尘盖的滚动轴承，避免电梯井道内的灰尘进入铰接间隙导致卡滞；弹簧调节端采用了细牙螺纹结构，预紧力调节精度可以达到0.1mm的压缩量级别，现场安装调试时可以根据不同载重规格的电梯灵活调整压紧力，既不会因为压力过大导致滚轮磨损加快，也不会因为压力过小导致导向间隙过大出现运行晃动。

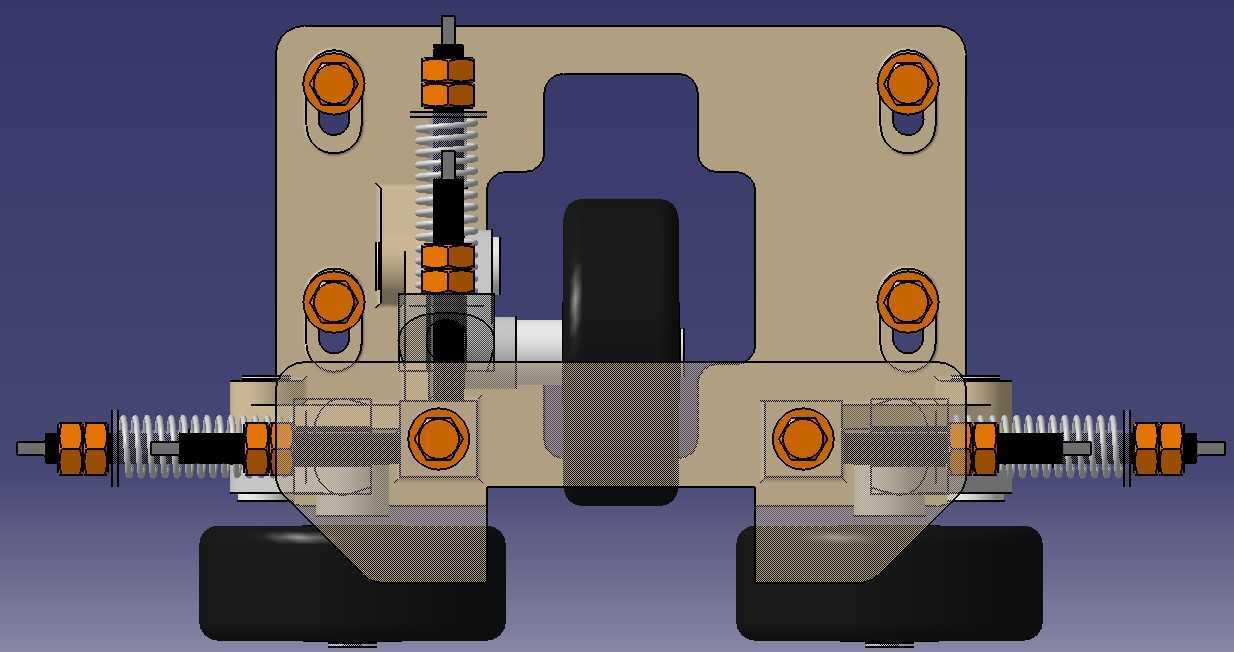

关于安装边界与尺寸适配，这款组件的底座安装孔采用了行业通用的孔距规格，可以直接替换市面上同规格的传统滚轮导靴，不需要对轿厢架的安装面做额外改造；滚轮的轮廓尺寸按照标准T89、T90型电梯导轨的工作面宽度设计，滚轮工作面的圆弧半径与导轨工作面的倒角做了匹配设计，避免运行过程中出现边缘接触；整个组件的垂直安装高度控制在常规导靴的安装空间范围内，不会与轿厢上的其他部件比如安全钳提拉机构、随行电缆挂架出现空间干涉；弹簧的行程设计预留了足够的补偿量，能够覆盖普通电梯导轨安装时允许的最大直线度公差范围，即使在导轨接头位置存在微小的台阶差，组件也能通过枢转摆动平顺通过，不会产生明显的冲击异响。

在实际选型使用过程中，这类滚轮导向组件更适合额定速度2.5m/s以下的中低速乘客电梯与载货电梯使用，相比液压导靴它不需要额外的润滑供油系统，不会出现油污污染导轨或者井道的问题，日常维护只需要定期检查滚轮磨损量与弹簧预紧力即可，维护成本比滑动导靴降低40%左右；结构上所有的紧固件都采用了防松设计，螺栓头部都加装了防松垫圈，避免电梯长期运行过程中紧固件因为振动出现松动，保证导向结构的长期可靠性。
