人力动力车用定制链轮结构设计

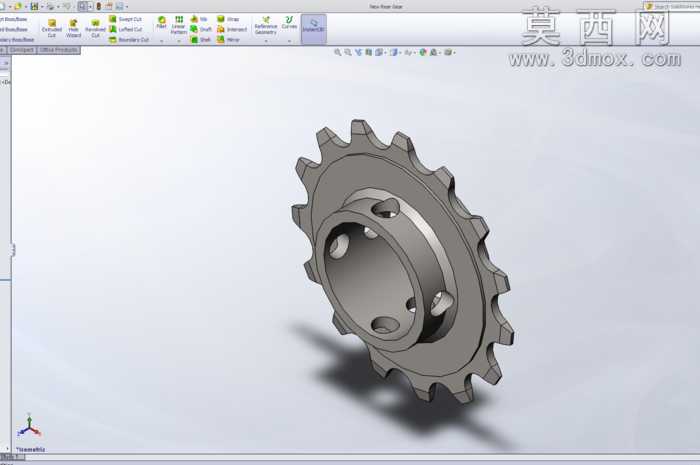

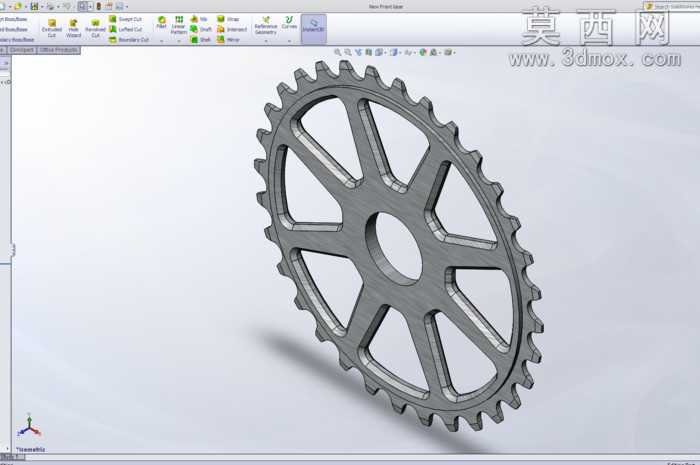

本作品为适配人力动力汽车竞赛场景定制的专用链轮，采用三维参数化建模方式完成全结构设计，建模过程中严格匹配标准自行车链条的啮合参数，确保传动过程平稳无卡滞，可顺畅传递人力输出的扭矩。建模阶段首先依据标准链条节距、滚子直径参数计算链轮齿形轮廓，采用渐开线与圆弧过渡结合的齿形设计，保证链条滚子与齿槽的贴合度，降低啮合过程中的冲击与磨损；随后完成链轮本体的结构构建，轮体中心设置适配竞赛车传动轴的安装孔位，沿安装孔周向均匀分布多个定位销孔与紧固孔，可实现与轮毂的精准同轴定位，避免高速传动过程中出现偏心晃动问题。轮盘与中心安装座之间设置环形过渡凸台，既提升了链轮整体的结构刚度，又合理控制了零件整体重量，适配人力车辆轻量化的设计需求。材质设定上选用高强度合金钢作为零件基材，渲染过程中对齿面、安装孔位分别赋予不同的表面处理质感，齿面呈现精磨后的金属哑光质感，安装孔内壁呈现机加工后的光亮金属质感，整体渲染效果清晰展现零件的结构细节与加工特征。设计过程中充分考虑竞赛场景的使用需求，对齿根部位做了圆角过渡优化，分散传动过程中的应力集中，提升零件的抗疲劳强度；轮体边缘做了倒角处理，避免装配与使用过程中出现锐边划伤问题，同时优化了链轮的动平衡表现，确保高踏频传动状态下的运行稳定性。整体结构完全适配标准自行车链条的传动规格，可直接替换常规自行车链轮用于人力动力竞赛车辆，在保证传动可靠性的前提下，兼顾了轻量化与结构强度的平衡，能够稳定传递人力输出的动力，满足竞赛场景下长时间高负荷的传动使用需求。
