6磅棘轮式飞钓轮结构设计方案

　　这款飞钓轮的结构设计围绕飞钓场景的实际使用需求展开，核心采用棘轮式软木拖拽系统，适配6磅钓力的使用场景，整体结构可通过数控车床与三轴铣床完成全部零件加工，无需特殊五轴加工设备，适配常规机加工车间的生产条件。从实际应用场景来看，飞钓轮主要用于飞蝇钓法作钓过程中的钓线收纳、出线阻尼控制，作钓时需要在鱼冲刺出线时提供稳定且可调的阻尼力，避免钓线被瞬间拉断，同时在收线时保证传动顺畅无卡滞，这款结构的棘轮拖拽系统刚好匹配这一核心需求，软木材质的阻尼片相比传统金属摩擦片，阻尼线性度更好，长时间摩擦不会出现阻尼突变的情况，在低温、高湿的水边作业环境下性能稳定性更优。

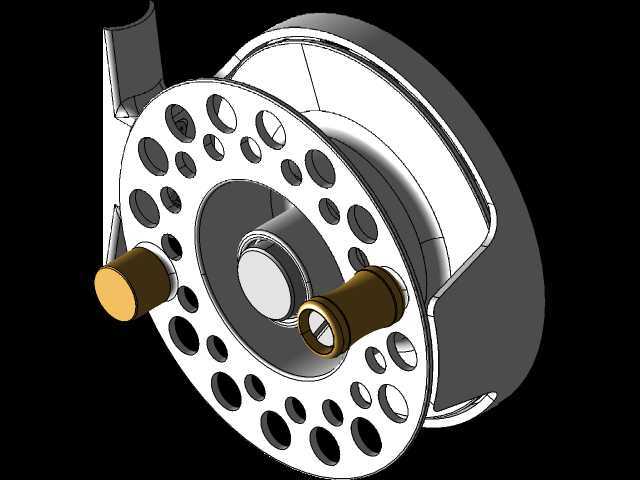

　　从结构设计思路来看，线轮主体采用镂空辐板式结构，轮盘圆周方向均匀布置多组不同直径的减重孔，在保证轮体整体结构刚度的前提下最大限度降低转动惯量，抛投出线时轮体启动阻力更小，出线顺畅度更高，同时镂空结构也能减少轮体沾水后的积水残留，避免钓线长期浸泡在积水中出现老化加速的问题。轮体两侧的出线导柱采用偏心安装设计，出线时钓线与导柱的接触角度始终保持在合理区间，减少钓线与导柱的摩擦损耗，导柱端部做圆弧过渡处理，避免尖锐棱角割伤钓线，导柱内部镶嵌铜质衬套，长期往复摩擦下不会出现磨损失圆的情况，保证出线轨迹的一致性。

　　安装边界方面，轮体中心的主轴安装孔采用标准台阶孔设计，适配常规飞钓轮座的安装尺寸，轮体整体径向尺寸控制在常规飞钓轮的通用规格范围内，可直接适配多数飞钓竿的轮座安装位，不需要额外定制转接配件，轮体轴向厚度经过优化，握持时不会出现硌手的情况，摇臂收线时的转动半径符合人体工程学设计，长时间摇轮收线不会出现手腕疲劳的问题。结构细节上，棘轮机构的棘爪采用弹性顶紧设计，出线时棘爪在棘轮齿面滑过产生均匀的滴答声响，既能够给钓手清晰的出线反馈，也能保证阻尼力的输出稳定，软木阻尼片的压紧力通过侧盖的调节旋钮控制，钓手可根据作钓时的目标鱼种大小、钓线拉力值灵活调整阻尼大小，调整过程中阻尼变化线性无空程，不会出现调松后突然锁死或者调紧后阻尼失效的问题。

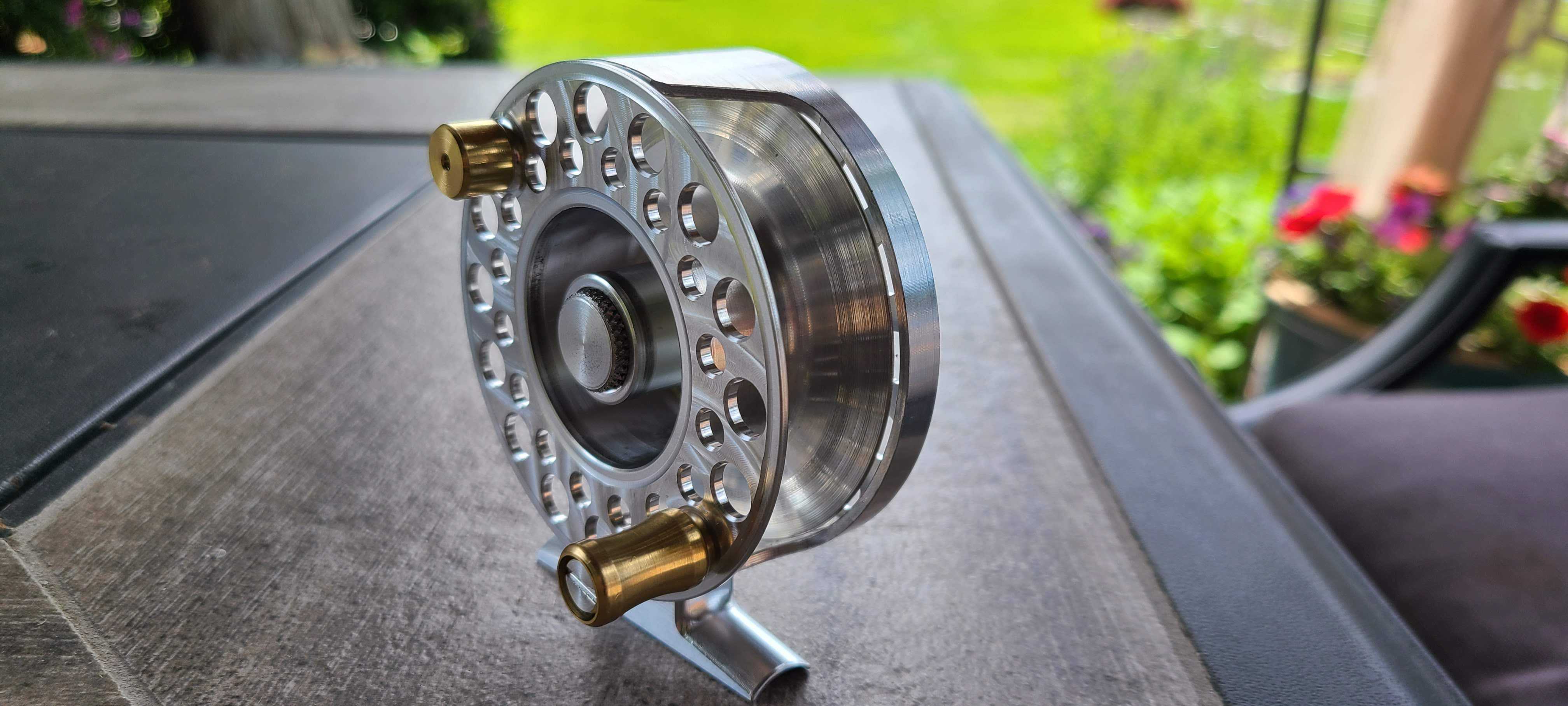

　　轮体的主体材质选用高强度铝合金，经数控车削加工成型后做表面硬质氧化处理，在水边高湿、含盐的使用环境下具备足够的抗腐蚀能力，不会因为长期接触水汽出现表面锈蚀的问题，所有转动配合部位均预留合理的配合间隙，加工时按照IT7级精度控制公差，装配后轮体转动无旷量、无卡滞，空转顺滑度满足飞钓抛投的使用需求。从加工工艺角度来看，轮盘上的镂空孔可通过三轴铣床一次装夹完成全部孔位加工，孔位边缘做倒角去毛刺处理，避免应力集中导致轮盘受冲击时出现开裂的问题，主轴采用不锈钢材质加工，与轮体中心孔的配合采用间隙配合加润滑脂填充，长期使用下磨损量极小，整体结构没有复杂的异形曲面，所有零件的加工工艺性良好，适合小批量机加工生产，装配过程不需要专用工装，普通钳工按照装配流程即可完成整轮组装，装配后整轮的转动同心度控制在0.02mm以内，高速出线时不会出现轮体偏摆的问题，保证出线过程的稳定性。
