模拟赛车用魔爪R9伺服基座结构建模

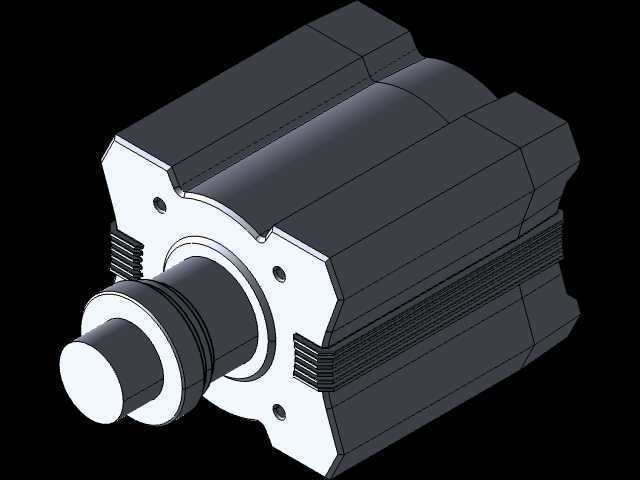

　　在模拟赛车外设的结构设计领域，直驱力反馈基座是核心硬件载体，本次建模的魔爪R9基座，核心服务于家用及商用模拟驾驶场景，覆盖竞速类赛车模拟训练、驾驶技能沉浸式体验、职业车手赛前适应性练习等实际使用场景，区别于消费级齿轮传动的入门模拟设备，直驱结构的基座能够直接将伺服单元的扭矩输出传递至方向盘安装端，无中间传动结构带来的齿隙、虚位问题，可还原真实赛车行驶过程中路面颠簸、轮胎抓地力极限、转向回正力矩等多维度的力反馈细节。建模过程中优先还原设备的核心安装边界，前端法兰面为方向盘轮毂安装座，该安装面的直径、沉孔深度、定位止口尺寸严格匹配对应规格的快拆轮毂结构，确保建模完成后可直接适配市面主流的模拟赛车方向盘快拆组件，无需额外调整安装位尺寸。基座主体采用多段式阶梯柱形结构，中部为伺服单元的主体容纳腔，外壳设置多道平行的散热筋结构，这些筋条并非装饰性结构，实际使用中可增大外壳与空气的接触面积，在伺服单元长时间大扭矩输出时，通过自然对流带走内部绕组产生的热量，避免持续高负载下出现过热降扭的问题。建模时对散热筋的排布间距、凸起高度做了等比例还原，筋条沿壳体周向均匀分布，相邻筋条的间距兼顾散热效率与外壳结构强度，避免筋条过密导致外壳注塑或压铸成型时出现填充缺陷，也防止筋条过疏达不到预期散热效果。

　　前端输出轴采用阶梯轴设计，最外侧为轴端定位面，依次向内为轴承配合段、密封配合段、转子连接段，各轴段的直径差按照轴类零件的设计规范设置过渡圆角，避免应力集中导致的轴件疲劳断裂，输出轴与前端盖的配合位置预留了密封件安装槽，可适配骨架油封结构，防止日常使用中灰尘、泼溅的饮品进入壳体内部损坏伺服绕组与编码器组件。后端盖位置设置了线缆引出通道与安装定位孔，建模时还原了后端的安装孔位分布，这些孔位可适配市面主流的模拟赛车支架安装板，支持底部固定、侧面固定两种安装方式，孔位的中心距、螺纹规格按照常规外设安装的通用尺寸设置，确保用户在搭建模拟驾驶舱时可直接与现有支架兼容，无需额外打孔改装。

　　从结构设计逻辑来看，这类直驱基座的壳体需要同时承担伺服定子固定、前端轴承支撑、外部安装连接三个核心功能，因此建模时壳体的壁厚设置按照铝合金压铸的工艺要求做了等比例还原，轴承安装位的壁厚做了局部加厚处理，避免大扭矩输出时轴承座出现形变导致输出轴同轴度偏差，影响力反馈的细腻度甚至出现卡滞问题。前端法兰的安装孔采用圆周均布设计，孔位的分度圆直径与主流快拆结构的安装尺寸匹配，每个安装孔都设置了沉头结构，确保固定螺丝安装后不会突出法兰面，避免方向盘安装时出现干涉。

　　在实际的模拟赛车使用场景中，这类基座的输出扭矩通常在9牛米左右，足够覆盖绝大多数民用赛车、方程式赛车的转向力矩反馈需求，建模时还原的壳体外形尺寸，可确保内部有足够的空间容纳伺服定子、转子、编码器、驱动板等核心组件，同时不会出现体积过大占用过多驾驶舱空间的问题。壳体两侧的切边平面结构，除了优化外观视觉效果外，实际也可作为侧面安装的定位基准面，当用户需要将基座安装在支架侧面时，该平面可与支架安装板完全贴合，增大接触面积，提升大扭矩输出时的安装稳定性，避免出现基座晃动的问题。输出轴的轴向尺寸经过合理设置，确保安装快拆轮毂与方向盘后，方向盘与基座前端面的距离处于符合人体工程学的范围，用户握持方向盘时手臂无需过度前伸或弯曲，长时间模拟驾驶也不易产生疲劳感。建模过程中对各部件的配合间隙做了符合工程实际的预留，比如端盖与壳体的配合止口、轴承与轴承座的配合公差、输出轴与轴承内圈的配合公差，都按照基孔制的常用公差带设置，确保按照该模型加工生产时，各部件可顺利装配，不会出现过盈量过大无法装配或者间隙过大导致同轴度超差的问题。
