欧宝品牌汽车金属质感车标立体结构设计

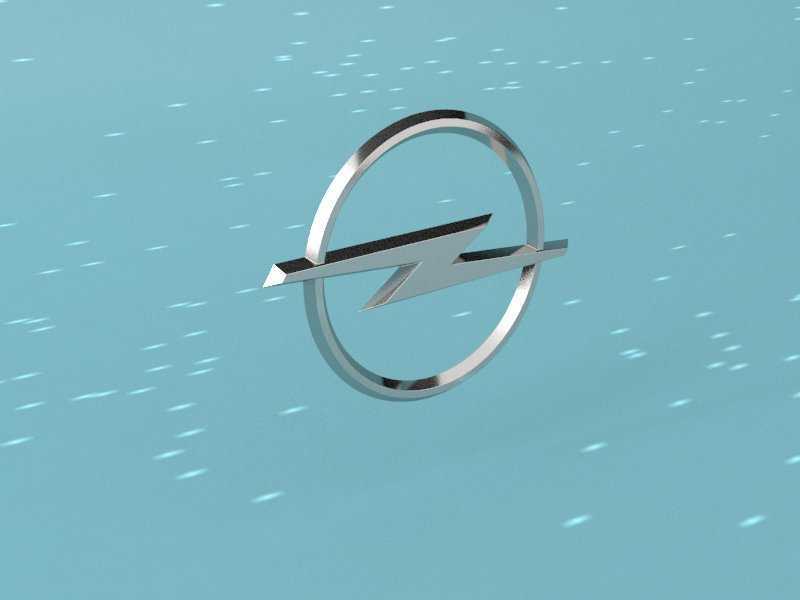

在汽车外饰标识的设计落地环节，车标作为品牌视觉识别的核心载体，其三维结构的合理性直接影响整车前脸的视觉协调性与安装适配性。这款欧宝品牌车标的三维结构，采用环形外框搭配内嵌闪电造型的经典识别元素，在建模阶段就充分考虑了实车装配的各类边界条件。从实际装车场景来看，这类车标通常安装于车辆前进气格栅中央、尾门牌照框上方或者轮毂中心盖位置，不同安装位置对车标的厚度、曲面弧度、固定点位的要求存在明显差异。比如安装在进气格栅位置时，车标背面需要预留对应卡扣的安装柱结构，安装柱的位置要和格栅上的预装孔位完全匹配，同时柱体的直径、高度要符合卡扣的锁紧行程要求，避免装配后出现松动、异响或者间隙不均的问题；如果是安装在尾门位置，车标的背面弧度需要和尾门的外曲面完全贴合，不能出现边缘翘起的情况，这就要求建模阶段对车标安装面的曲率做精准匹配，通过曲面偏移、曲率连续检查来保证贴合度。

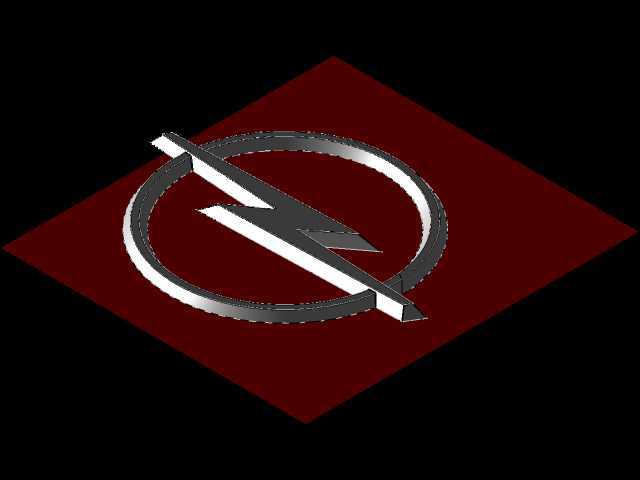

从结构设计思路来看，环形外框采用等截面的圆弧过渡设计，截面形状为带微小倒角的类矩形，既保证了金属镀铬后的光影立体感，又避免了锐边带来的加工难度与安全隐患。内嵌的闪电造型采用和外框等厚的实体结构，和外框的连接位置做了圆角过渡处理，避免应力集中导致的电镀层开裂或者装配断裂问题。整个车标的外表面做了统一的拔模角度处理，方便后续注塑或者压铸工艺的脱模，拔模角度根据材质不同控制在1-3度之间，既不影响外观造型，又能满足量产工艺要求。考虑到车标长期暴露在户外环境，结构设计上还预留了背面的排水导流槽，避免雨水积存在车标和安装面之间的缝隙里，长期浸泡导致背胶失效或者漆面腐蚀。

从外形尺寸与安装边界来看，常规乘用车前脸使用的该款车标，环形外框的外径通常控制在120-150mm之间，整体厚度不超过12mm，这个尺寸范围既能够保证在正常车距下的品牌识别度，又不会因为尺寸过大遮挡进气格栅的通风面积，影响散热器的进风效率。轮毂中心盖使用的小尺寸车标，外径则控制在50-60mm之间，厚度不超过5mm，背面预留和轮毂中心盖卡扣匹配的环形卡槽，安装后和轮毂表面保持齐平，不会突出轮毂平面造成行驶中的风噪或者剐蹭风险。尾门使用的车标尺寸介于两者之间，背面通常预留3M背胶的粘贴区域，同时搭配两个定位柱，方便装配时快速对位，避免粘贴位置偏移。

在实际建模过程中，需要重点关注两个核心结构的衔接精度：一是闪电造型和环形外框的连接位置，要保证曲面G2连续，这样在做金属渲染或者实际电镀后，光影过渡才会自然流畅，不会出现明显的拼接棱线；二是安装面的平面度或者曲面匹配度，不管是采用卡扣安装还是背胶粘贴，安装面的平面度误差要控制在0.2mm以内，否则会出现装配间隙过大、粘贴不牢的问题。另外，车标的边缘位置全部做了R0.5以上的圆角处理，一方面是为了满足车辆外饰件的安全法规要求，避免尖锐边角对行人造成磕碰伤害，另一方面也能提升电镀层的附着力，减少边角位置镀层脱落的概率。

从功能特性上来说，这款车标除了基础的品牌识别功能外，部分高配车型的同款车标还会集成ACC毫米波雷达的透波结构，这时候建模阶段就需要考虑车标材质的透波率，结构厚度要均匀，不能有金属嵌件遮挡雷达信号区域，同时外表面的镀铬层要采用特殊的半透工艺，既保证金属外观质感，又不影响雷达信号的正常收发。这就要求在三维结构设计时，雷达对应区域的车标壁厚控制在2.5-3mm之间，壁厚差不超过0.2mm，避免信号折射产生探测误差。
