Jawa884 Speedway单缸摩托车动力装置

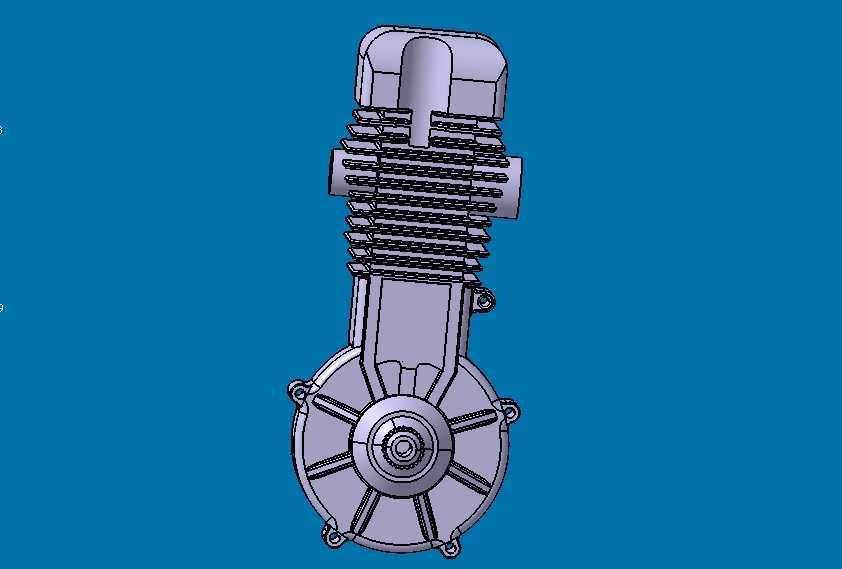

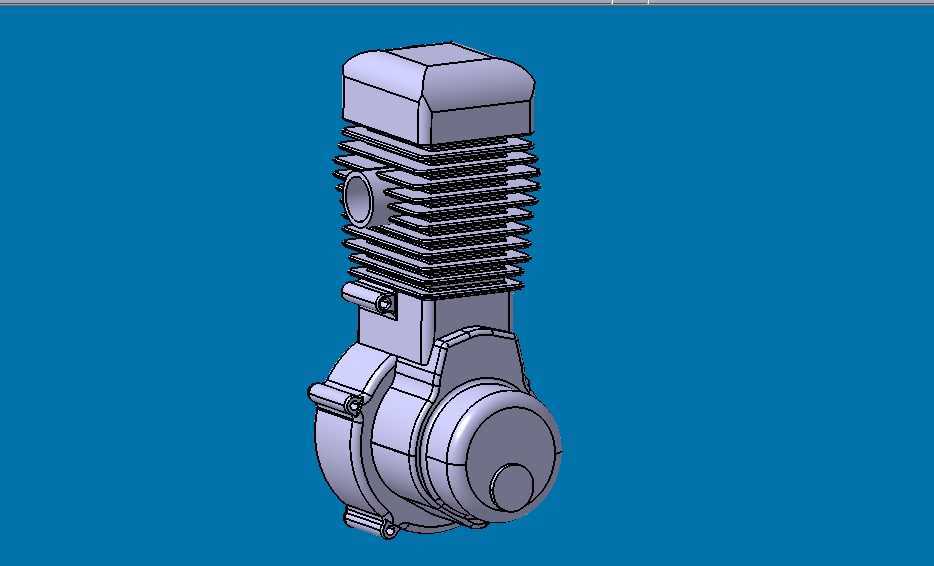

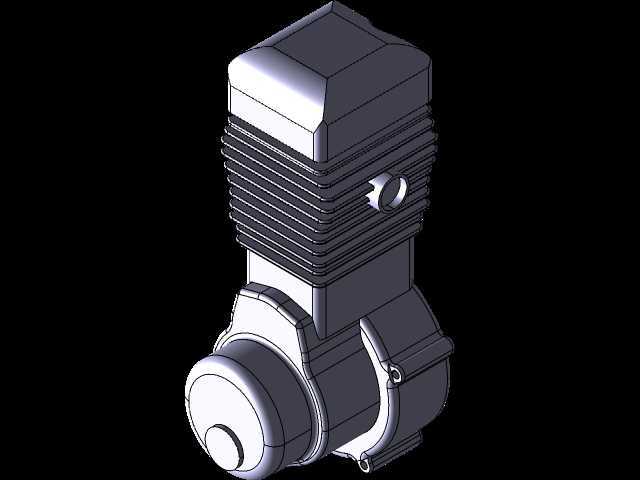

　　这款排量494立方厘米的单缸动力装置，主要适配沙地竞速类摩托车的动力输出需求，这类赛事场景下动力单元需要兼顾高转速响应特性与紧凑安装边界，避免多余结构占用车架改装空间。从结构设计来看，气缸部分采用密集散热鳍片布局，鳍片的排布角度与延伸长度经过匹配，在车辆行进过程中可以利用迎面气流完成自然风冷散热，不需要额外加装水冷管路与散热组件，能够大幅降低动力单元的整体重量，符合竞速类摩托车对簧下质量与整车自重的严苛控制要求。曲轴箱部分采用分体式合箱结构，合箱面的密封槽位置与螺栓排布完全匹配量产机型的实际装配逻辑，箱体侧面预留的安装凸台分别对应启动机构、离合组件与磁电机的安装位，不需要二次修改结构即可完成配套部件的装配对接。

　　设计过程中优先锁定了安装点的坐标精度，车架连接位的三个固定凸台的相对位置、孔径与凸台厚度均按照实机测绘数据还原，在进行整车总装设计时，可以直接将该动力单元导入摩托车车架装配体，不需要反复调整安装位的配合公差，能够有效缩短整车改装的设计迭代周期。气缸头部分的轮廓做了圆弧过渡处理，既可以避免与车架主梁、油箱底部发生运动干涉，也能在车辆发生侧滑时减少突出结构磕碰损坏的概率，适配沙地赛事中车辆容易出现倾倒、剐蹭的实际使用场景。动力输出轴的伸出长度与花键参数完全匹配竞速摩托车的链轮安装需求，输出轴中心与车架后摇臂转轴的相对位置经过校准，能够保证链条传动过程中张紧度处于合理区间，避免高转速输出时出现链条跳齿、脱落的问题。

　　从整体尺寸控制来看，整个动力单元的横向宽度控制在单缸机型的合理范围内，不会超出车架两侧的护板安装边界，腿部放置区域的箱体侧面做了内收处理，能够给骑手留出足够的腿部夹持空间，符合竞速骑行时的人机工程要求。散热鳍片的厚度与间距经过优化，在保证散热面积满足持续高转速运行需求的前提下，尽可能压缩了气缸部分的整体尺寸，避免动力单元过于臃肿影响整车的重心布局。箱体底部的放油螺栓位置做了下沉设计，在不降低油底壳储油容量的前提下，尽可能提升了动力单元的最小离地间隙，能够适配沙地赛道起伏不平的路面条件，避免车辆飞坡落地时油底壳直接磕碰地面造成损坏。

　　在进行三维建模的过程中，所有外部结构的倒角、圆角均按照实际加工工艺还原，没有出现不符合冲压、铸造工艺要求的尖锐棱角，结构件的壁厚也均匀控制在合理区间，既可以满足结构强度要求，也不会出现壁厚突变导致的铸造缺陷。对于需要进行摩托车改装设计、动力系统匹配的结构工程师来说，这个模型可以直接用于整车布局校验、安装干涉检查，也可以作为同类型单缸风冷动力装置设计的参考样本，不需要从零开始测绘整机结构，能够大幅提升前期设计的工作效率。
