大疆Avata穿越机智能飞行电池结构建模

这款穿越机配套的飞行储能部件，建模全程参照实物等比例还原，毫米级精度控制下，整体外形与真机电池的贴合度极高，能直接适配穿越机机身的电池仓安装位，不需要额外做结构调整就能完成装配模拟。从实际应用场景来看，这类电池是小型FPV穿越机的核心动力来源，主要为机身上的飞控系统、图传模块、动力电机、视觉避障组件提供持续稳定的电能输出，直接决定了飞行器的续航时长与动力输出稳定性，不管是日常休闲飞行、影视航拍跟拍，还是室内狭小空间的穿越作业，电池的结构可靠性、安装适配性都是影响飞行安全的关键因素。

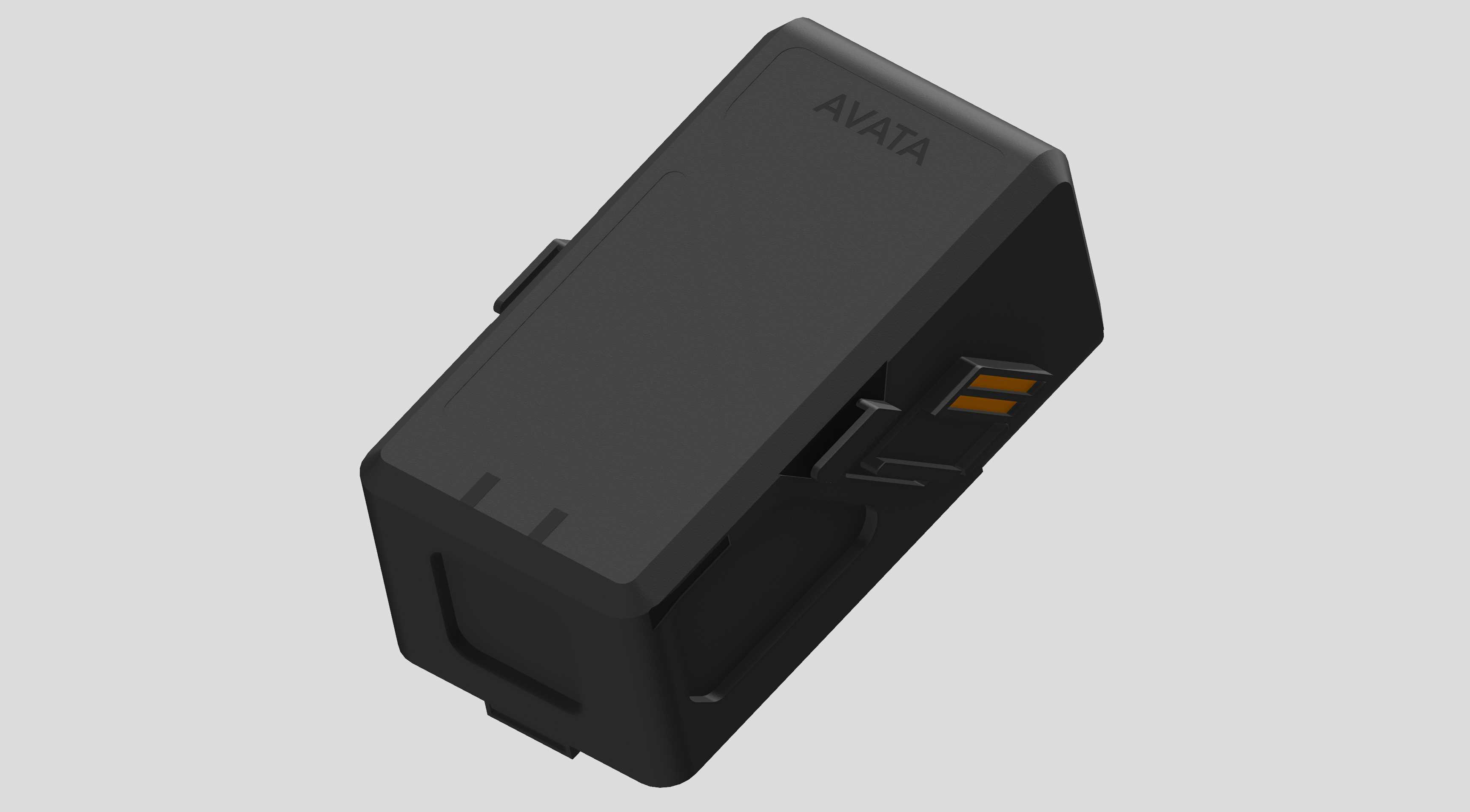

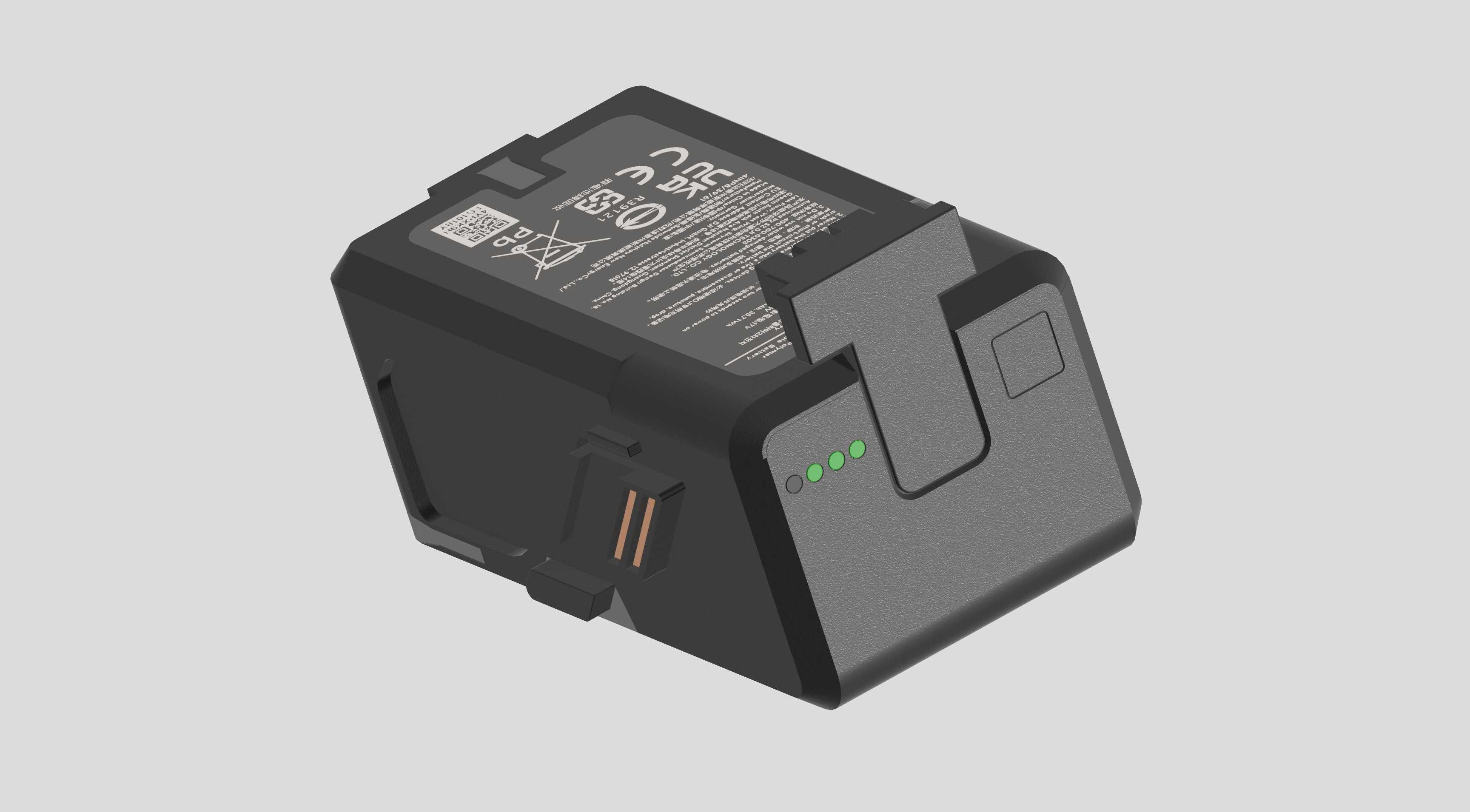

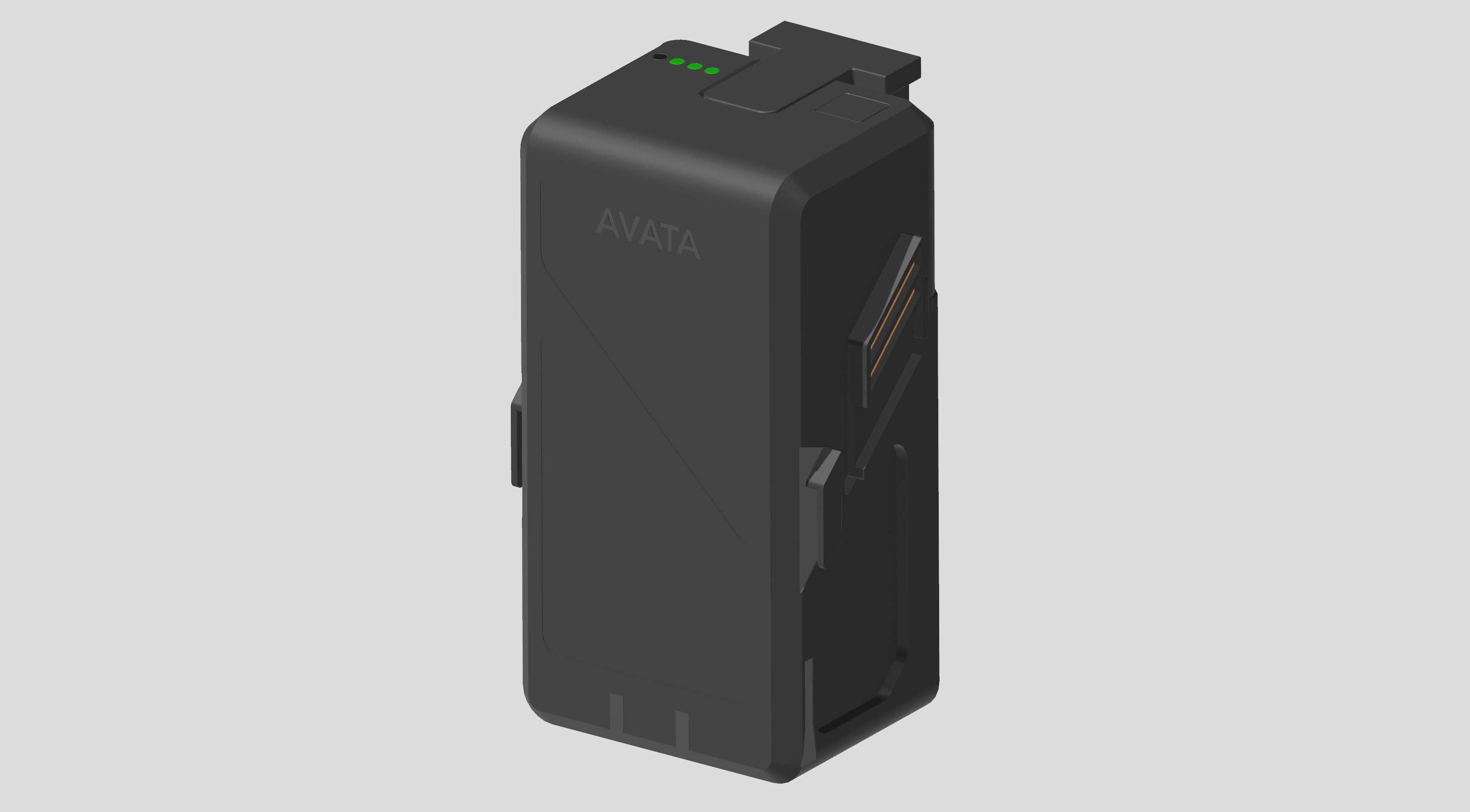

建模过程中首先梳理了电池的整体安装边界，整体为长方体切角造型，侧面设置的弹性卡扣结构完全匹配机身电池仓的锁止位，安装时推入电池仓即可听到卡扣锁止的反馈声，拆卸时按压卡扣侧面的解锁位就能顺利抽出电池，整个插拔行程的阻尼感、卡扣的卡合深度都参照实物做了还原，避免建模时出现安装干涉、锁止失效的问题。电池顶部的电量指示灯区域做了分色处理，四颗LED指示灯的排布位置、导光结构的凸起造型都和实物一致，按下顶部的电量检测按键就能直观显示剩余电量，这个区域的建模特意做了细节分层，还原了指示灯面板和主体外壳的装配间隙，不会出现一体建模的失真问题。

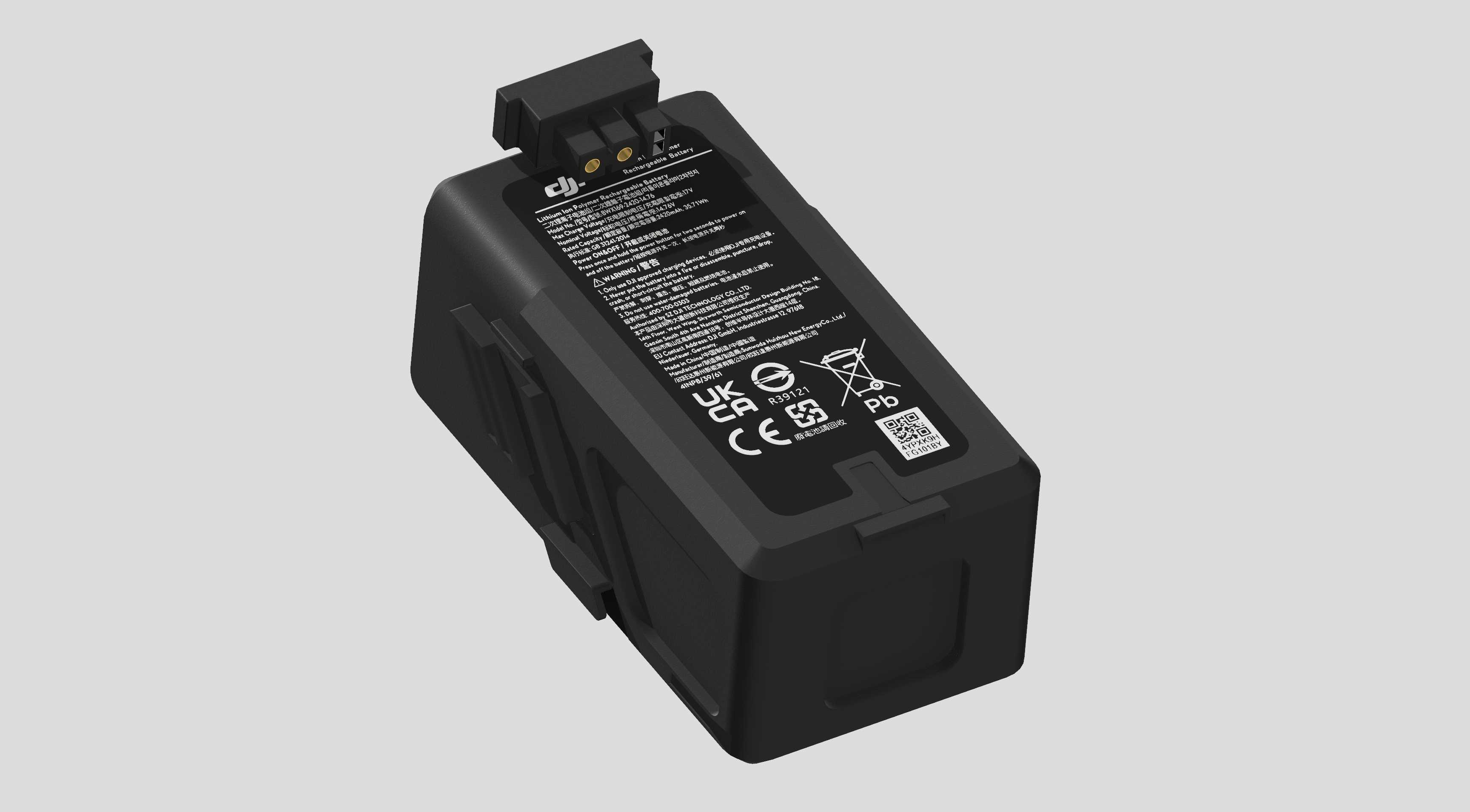

电池侧面的防滑纹理、品牌标识的凹陷刻字、接口端的金手指触点防护结构都做了细节还原，触点区域的绝缘挡片造型完全匹配机身供电接口的对位槽，插入时能自动导向对位，避免插反或者触点偏移导致的供电故障。电池背面的标签区域做了平面预留，表面的细微磨砂质感也通过外观材质区分做了体现，和光滑的指示灯面板形成质感差异，更贴近实物的视觉效果。

从结构设计逻辑来看，这类飞行电池的外壳需要兼顾轻量化和结构强度，建模时特意还原了外壳的壁厚分布，边角位置做了圆弧过渡处理，既可以降低飞行时的风阻，也能在电池意外跌落时分散冲击力，减少外壳开裂的风险。侧面的散热凹槽结构不是装饰造型，实际使用中能增加外壳和空气的接触面积，帮助电池在大电流放电时快速散出热量，避免电芯温度过高影响放电效率甚至触发过热保护，建模时凹槽的深度、排布间距都参照实物做了等比例还原，没有随意简化结构。

针对之前版本的细节问题，建模过程中调整了侧面固定卡扣的配合公差，修正了卡扣和仓壁的干涉量，保证模拟装配时插拔顺畅；同时调整了顶部LED指示灯的配色方案，区分了点亮状态和熄灭状态的材质差异，还原了指示灯半透明导光件的质感；背面标签区域的字符排版也做了校正，避免出现文字错位、比例失调的问题。整个模型的结构拆分完全参照真实电池的装配逻辑，外壳上下盖的合模线位置、内部电芯的占位空间都做了预留，如果需要做结构拆解演示、电池改装设计，都可以直接在这个模型基础上调整，不需要重新搭建基础外形。对于从事穿越机配件设计、无人机动力系统选型、FPV设备改装的结构工程师来说，这个高精度的电池模型可以直接用于整机装配干涉检查、电池仓结构优化、第三方配件适配设计，能大幅减少前期外形测绘的工作量，直接导入装配环境就能完成匹配验证，不需要反复调整尺寸比例。
