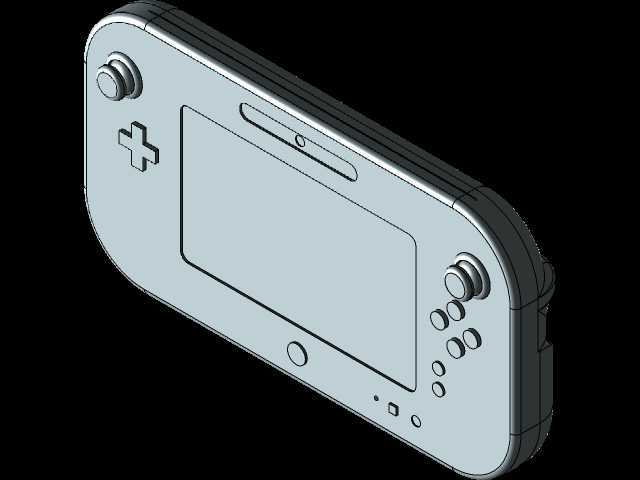

任天堂WiiU游戏手柄外观结构三维建模

本次建模的对象为任天堂WiiU配套游戏控制器，作为家用游戏主机的核心交互终端，该类手持控制器的结构设计直接决定用户长时间握持的操作舒适度与交互反馈效率，建模过程完全参照实体设备的人机工程参数完成，可直接用于数码产品外观验证、交互结构教学、周边配件适配设计等场景。

从实际使用场景来看，该控制器需要适配不同手型用户的单手握持、双手握持操作需求，同时要兼顾屏幕显示区域与实体按键的操作距离，避免用户操作时出现手指过度伸展或蜷缩的情况。建模时首先还原了设备的整体曲面轮廓，外壳采用大圆角过渡设计，边缘弧度完全贴合手掌自然弯曲的形态，背部无突兀的棱角结构，长时间握持不会产生局部压痕。设备正面的居中区域为触控显示区域，建模时预留了屏幕安装的下沉台阶，台阶高度匹配常规触控屏的安装厚度，屏幕周边的边框宽度均匀，既保证了屏幕的防护强度，也不会过度压缩按键的布置空间。

按键区域的布局完全遵循实体设备的操作逻辑，左侧设置十字方向键与左摇杆，右侧布置动作功能键与右摇杆，两个摇杆的凸起高度经过反复校核，既保证摇杆有足够的摆动行程，也不会在握持时顶到手掌内侧。十字键的表面做了内凹弧度处理，贴合拇指指腹的接触形态，按压时的受力点均匀，不会出现打滑的情况。右侧的动作按键采用等距环形布置，每个按键的按压面都做了微小的斜面处理，拇指滑动切换按键时的行程最短，操作反馈清晰。正面下方的功能按键尺寸略小于动作按键，布置位置避开拇指的常规操作区域，防止误触。

设备顶部的侧边区域设置了肩部按键，建模时还原了按键的倾斜角度，当用户双手握持设备时，食指自然搭在肩部按键上，按键的按压行程与触发力度匹配常规游戏操作的反馈需求，肩部按键与外壳的缝隙均匀，不会出现卡滞的情况。设备侧边的接口位置预留了对应的安装槽位，槽位的深度与宽度匹配常规接口的尺寸，接口周边的外壳做了加厚处理，提升频繁插拔时的结构强度。设备背部的电池仓区域做了微凸设计，既容纳了电池的安装空间，也让握持时的手掌贴合度更好，电池仓盖的卡扣结构在建模时做了简化处理，保留了安装定位的边界，可根据实际生产需求调整卡扣的具体参数。

从安装边界来看，该控制器的整体长宽高比例符合手持设备的便携性要求，厚度控制在单手握持可完全包裹的范围内，重量分布均匀，重心落在设备的几何中心附近，长时间握持不会出现手腕酸痛的情况。外壳的壁厚采用均匀设计，壁厚参数匹配常规塑料注塑成型的工艺要求，避免出现壁厚不均导致的缩水、翘曲等成型缺陷。按键与外壳之间的间隙预留了合理的装配公差，既保证按键按压时无晃动，也不会出现摩擦卡滞的问题。屏幕安装区域的定位柱位置在建模时做了明确标注，定位柱的高度与直径匹配屏幕组件的安装孔位，装配时可快速定位，减少组装调试的时间。

建模过程中对所有的曲面都做了连续性检查，外观面的曲率过渡平滑，无突兀的折线或凹凸，可直接用于后续的外观手板制作、渲染展示等工作。内部的筋位布置遵循受力均匀的原则，在按键安装位、屏幕固定位、螺丝柱位置都设置了对应的加强筋，提升整体结构的抗摔抗冲击性能，螺丝柱的高度与直径匹配常规自攻螺丝的安装要求，柱子根部做了圆角处理，避免应力集中导致的柱子断裂问题。设备的所有圆角半径都经过统一校核，外观面的圆角半径符合消费电子产品的设计规范，内部结构的圆角半径匹配注塑成型的脱模要求，无需额外做拔模调整即可直接用于模具设计参考。
