手动针筒式助焊剂夹持分配装置

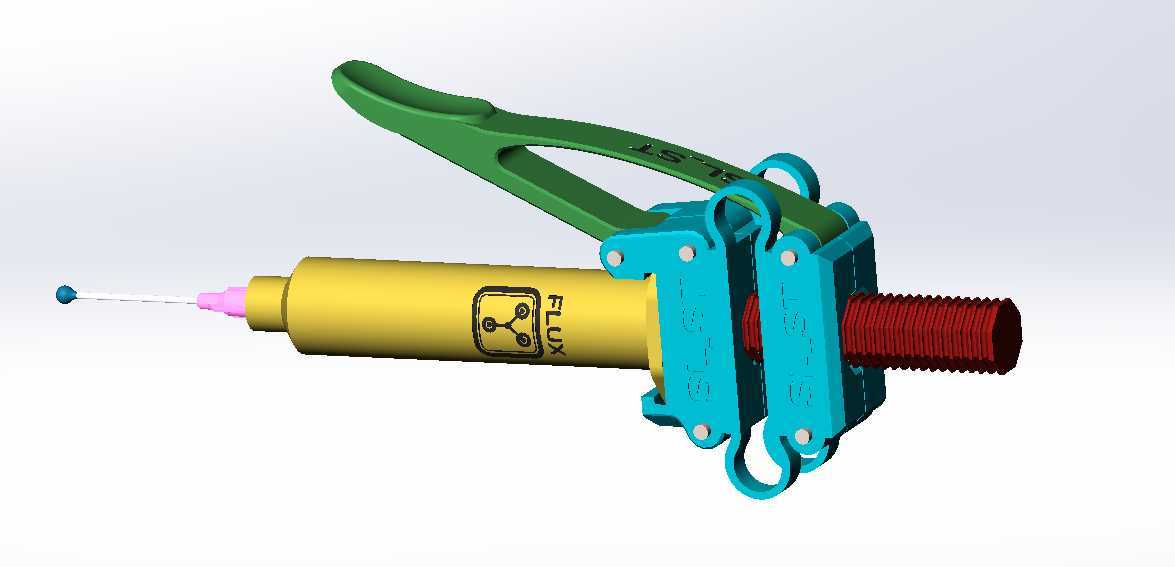

　　在电子组装返修、小批量电路板焊接、精密线束搪锡这类作业场景里，助焊剂的定量可控涂覆一直是影响焊点质量的关键环节，常规的手持针筒直接推送方式，很容易因为施力不均出现涂覆量忽多忽少的问题，涂多了会造成焊剂流溢污染周边焊盘，涂少了又会出现虚焊、浸润不足的缺陷，这款手动夹持式的助焊剂分配结构，就是针对这类精细作业场景设计的手持涂覆辅具。从结构设计逻辑来看，整个装置采用扳机式杠杆施力结构，主体夹持框架采用分体式拼接设计，夹持腔的内径匹配常规工业级10CC容量助焊剂针筒的外径尺寸，安装时只需要将预装了针头的针筒从前端装入夹持腔，尾部通过可调式顶杆定位，就能适配不同长度规格的标准针筒，不需要额外定制非标耗材，现场替换耗材的效率很高。

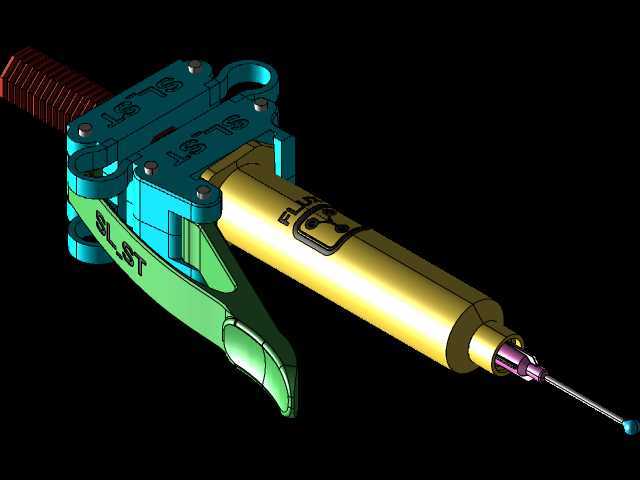

　　扳机与内部的推塞之间通过杠杆传动比匹配，扣动扳机的行程与针筒推杆的推进行程做了等比例缩放，作业时手指的施力幅度可以精准控制针筒内焊剂的挤出量，相比直接用手指推针筒推杆的操作方式，施力的线性度更好，长时间作业也不容易出现手指酸痛的问题。装置的外形轮廓做了贴合人手握持的弧度处理，握持区域的边缘做了倒圆角钝化处理，没有尖锐的棱角，连续作业时的握持舒适度更好，整体结构的安装边界控制在单手握持的尺寸范围内，总长度不超过200毫米，最大宽度不超过80毫米，在狭窄的电路板返修工位、密集元件的焊接作业区域操作时，不会和周边的元器件、工装夹具产生干涉。

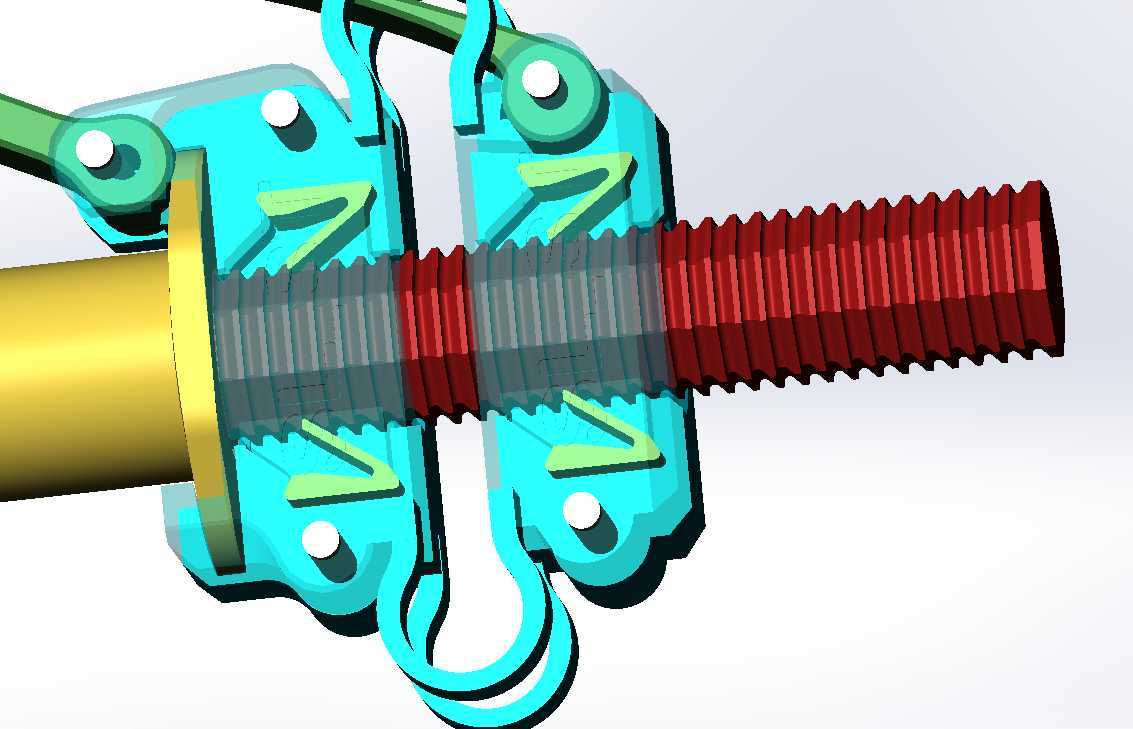

　　前端的针筒定位位置做了同轴度校准结构，保证针筒安装后针头的轴线与装置的中心轴线重合，作业时可以精准对准焊点位置，不会因为针筒歪斜出现涂覆位置偏移的问题。夹持框架上预留的防滑纹路，一方面是提升握持时的摩擦力，手上沾有少量焊剂残留时也不会出现打滑脱手的情况，另一方面也作为结构加强筋提升框架的整体刚性，反复扣动扳机施力时框架不会出现形变，保证行程传动的精度。在实际产线应用中，这类装置除了可以分配助焊剂，更换适配的推杆密封结构后，也可以用来分配锡膏、导热硅脂、少量瞬干胶这类需要精准控制涂覆量的膏状、液态物料，适配电子组装、精密模型制作、小批量零件粘接等多种作业场景。

　　结构上没有复杂的传动零件，所有的铰接位置都采用销轴连接，日常维护只需要定期清理沾附的焊剂残留，不需要复杂的保养流程，适合生产现场、维修工位这类高频使用的场景。设计时特意将扳机的行程阻尼做了适配人手施力习惯的调整，扣动扳机的阻力控制在15牛到25牛之间，既不会因为阻力过小出现误触发挤出焊剂的问题，也不会因为阻力过大增加操作负担，配合不同口径的针头，可以实现0.5毫米到3毫米直径范围内的点状涂覆，也可以通过匀速移动实现线状涂覆，满足不同焊点的涂覆需求。针筒的夹持位置做了开口式的弹性锁紧结构，更换针筒时不需要额外的工具，只需要扳开弹性卡扣就能取出空针筒，装入新的针筒后卡扣自动锁紧，定位精度不会因为反复拆装出现偏差。整个装置的受力部件都做了壁厚加强处理，在正常的手动施力范围内不会出现断裂、形变的问题，使用寿命可以满足工位长期高频使用的要求。
