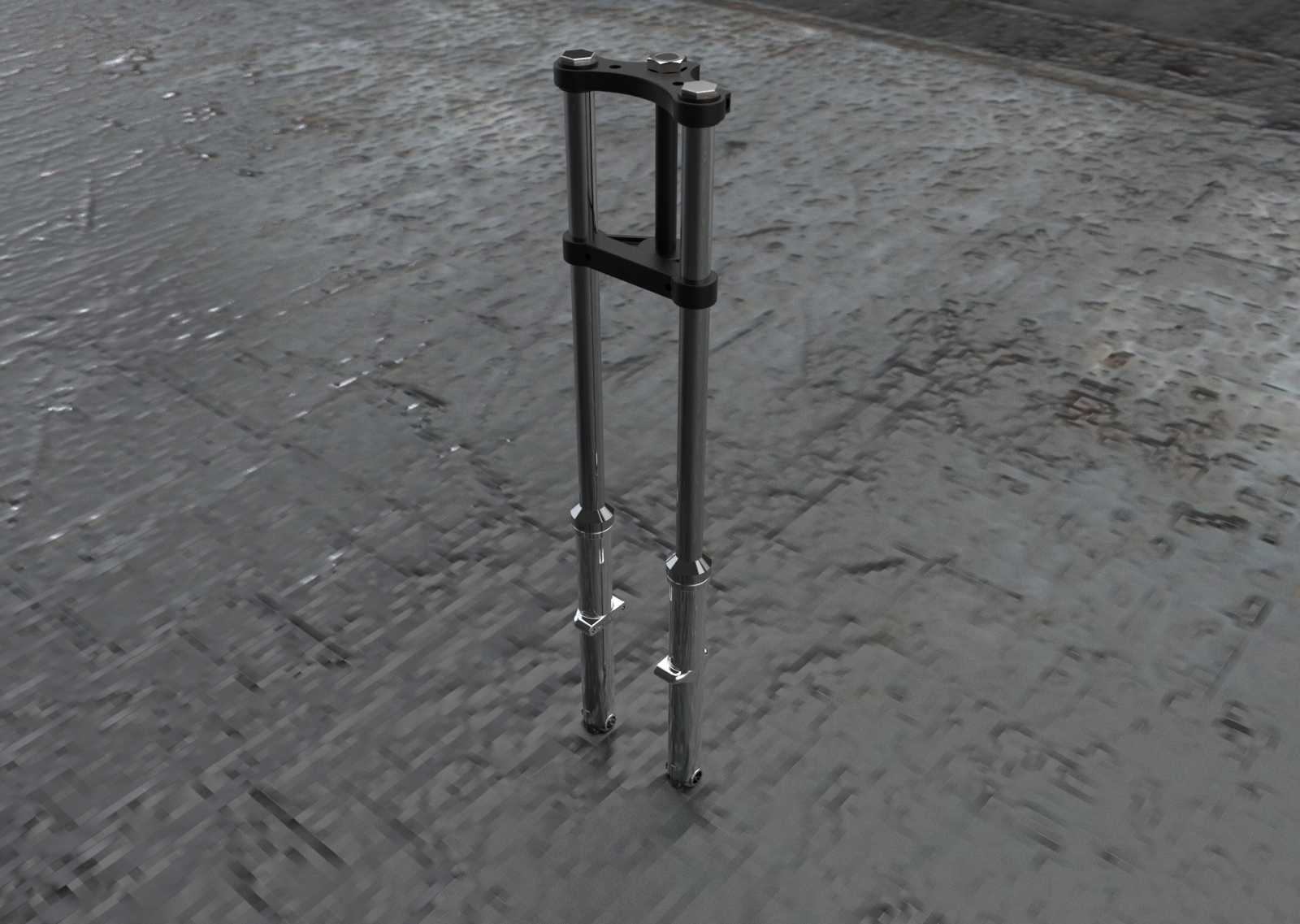

哈雷戴维森35毫米规格液压前叉结构

　　在两轮摩托行走系统的结构设计中，前叉作为连接前轮与转向机构的核心承载部件，直接决定了骑行过程中的转向精度、滤震表现与行驶稳定性，尤其是大排量巡航车型的前叉结构，需要同时兼顾静态支撑强度、动态阻尼响应与改装适配性，这也是本次35毫米液压前叉结构建模的核心出发点。这款前叉的适配场景覆盖哈雷戴维森系列巡航车型的原厂替换与改装升级，区别于昭和滑轨三叉树的原厂配套结构，建模过程中严格遵循通用安装尺寸边界，确保叉腿之间170毫米的开档间距与原厂三星安装位完全匹配，不会出现改装后转向卡滞、轮组偏摆的问题。

　　从实际使用场景来看，这类液压前叉主要承担前轮的垂直载荷传递、行驶过程中路面冲击的阻尼缓冲，以及转向动作的力矩传导作用，相比传统弹簧前叉，液压阻尼结构可以通过油液流经阀片的阻尼效应，快速吸收铺装路面的细碎颠簸与非铺装路面的大幅冲击，避免弹簧反复弹跳带来的车头失控风险。在结构设计思路上，建模时优先还原了叉腿的长度匹配逻辑：从顶部三叉树下方安装面到轮轴中心的距离设定为约38.5英寸，这个尺寸比同规格原厂叉腿略长，既可以适配更大直径的前轮改装需求，也能通过调整前叉倾角优化巡航状态下的直线行驶稳定性，降低长途骑行时的方向修正频次。

　　外形尺寸的边界控制是这类改装件建模的核心要点，除了叉腿开档与有效长度之外，上三星连接位的管径严格匹配35毫米的夹持直径，下连板位置的限位凸台结构完全复刻原厂安装逻辑，确保装车时不需要额外打磨或加工转接部件，直接替换即可完成装配；叉腿下部的轮轴安装座同轴度公差在建模时控制在0.02毫米以内，避免轮轴安装后出现转动阻力过大、刹车碟偏磨的问题。从功能特性来看，这款液压前叉的上下联板采用分体式锁紧结构，上连板设置两个对称的锁紧螺栓孔，配合中部的加强筋结构，既可以保证两根叉管的平行度，也能在承受前轮侧向冲击时避免联板变形；叉管中部设置了行程限位挡圈，防止极端压缩状态下叉管脱出造成安全隐患，下部的油封安装位预留了标准密封槽尺寸，适配通用规格的尘封与油封配件，降低后期维护的配件采购难度。

　　在实际改装应用中，这类略长于原厂尺寸的前叉结构，还可以配合加长前挡泥板、升高车把等改装方案，打造更具美式巡航风格的骑行姿态，同时因为安装接口完全通用，用户不需要改动原车的转向轴承、刹车卡钳安装位，大幅降低改装的施工难度与成本。建模过程中对叉管的壁厚进行了等比例还原，外管采用高强度铝合金的结构设定，内管为镀铬耐磨层结构，既保证了整体结构的轻量化，也能满足长期使用的耐磨需求，液压腔的内部油道结构虽然在外观模型中未做完全剖分展示，但外部的调节螺丝、放油螺栓位置都按照实际产品的布局进行了还原，方便后续做结构拆解动画或工程出图时直接调用。对于摩托改装行业的结构设计人员来说，这类前叉模型的核心参考价值在于安装边界的精准还原，不需要反复测量实车尺寸就能直接用于改装方案的布局验证，尤其是在做整车改装效果预览时，精准的前叉尺寸可以帮助设计师快速判断轮组、挡泥板、卡钳等周边部件的位置干涉问题，减少实车试装时的调整工作量。
