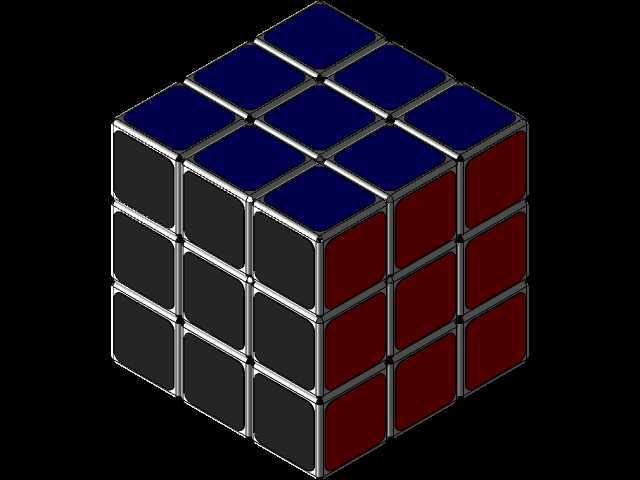

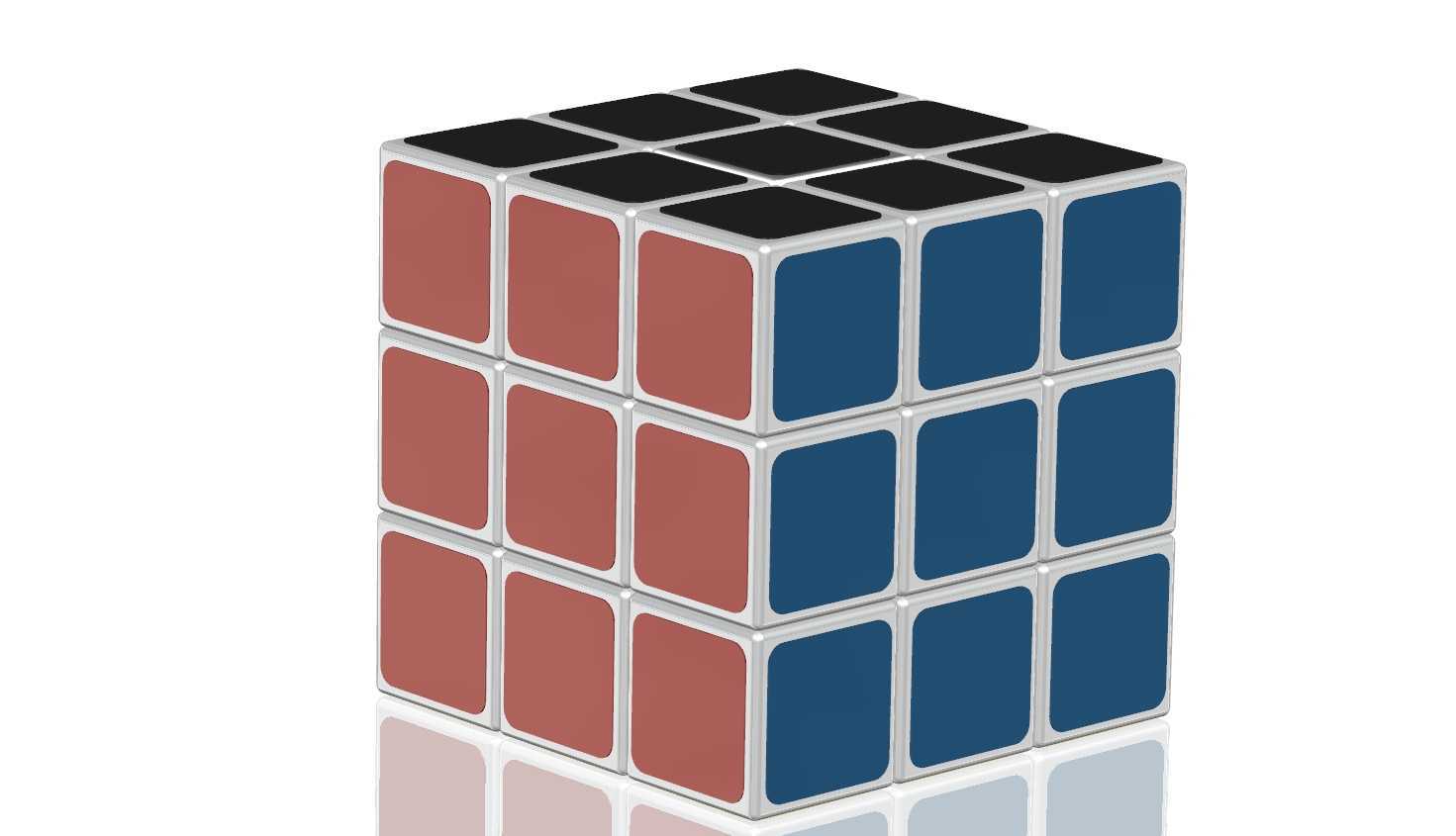

带机械传动结构的三阶益智魔方

　　日常接触的三阶魔方，核心并非只是表面看到的26个彩色色块方块，其内部嵌套的机械传动结构才是实现顺滑转动、精准卡位的核心，这套三维结构完整还原了从中心轴到棱块角块卡扣的全部配合细节，能为益智玩具结构设计、小型空间传动机构研发提供直观的三维参照。从实际应用场景来看，这类结构不仅用于量产的竞速魔方产品设计，还可作为小型空间卡扣传动、多自由度拼接机构的教学演示载体，很多高校机械原理课程会借助魔方的内部结构，讲解空间限位、曲面配合、公差匹配的实际应用，部分文创产品的模块化拼接结构设计，也会参考魔方的块体卡位逻辑，实现多方向转动后仍能保持整体结构不散架的效果。

　　从功能特性来看，这套结构完整复现了三阶魔方的核心转动逻辑：中心块通过十字轴连接形成六个方向的定位基准，每个中心块可绕自身轴线小幅转动，棱块通过内侧的卡扣结构同时卡入两个相邻中心块的转动间隙，角块则通过三向卡扣同时嵌入三个相邻中心块、棱块形成的空隙中，所有块体的接触面都做了圆弧过渡处理，避免转动时出现卡滞，块体之间的配合间隙经过合理设定，既不会因为间隙过大出现转动松垮、错位的问题，也不会因为间隙过小导致转动阻力过大，实际转动时每个面转动90度后会通过卡扣的微小凸起实现定位反馈，也就是玩家常说的转动到位的段落感，避免出现半卡位的状态影响后续操作。

　　从设计思路来看，建模时优先确定了中心十字轴的核心定位尺寸，以中心轴的六个轴端为基准确定每个中心块的安装位置，再以中心块的外表面尺寸为基准，推导棱块、角块的外形尺寸与内部卡扣的轮廓，所有卡扣的接触面都做了等距偏移处理，保证相邻块体转动时的接触面始终保持均匀间隙，避免出现运动干涉；建模过程中特意还原了块体内部的减重槽结构，这部分结构不仅能降低整体重量，还能为内部的弹簧调节结构预留安装空间，实际量产的魔方会在中心轴与中心块之间加装弹簧，通过调整弹簧预紧力改变转动的阻尼手感，这套模型也预留了对应的弹簧安装位，可直接用于后续的结构优化与手感调试。

　　从外形尺寸与安装边界来看，标准三阶魔方的整体外形为正立方体，单块色块的外表面为正方形，整体边长控制在56毫米到58毫米之间，这个尺寸区间刚好适配大多数人手的握持尺度，单手握持时拇指与中指可轻松卡住魔方的两个对向面，食指可灵活拨动顶层块体完成转动操作；所有块体的外边缘都做了R0.5左右的圆角处理，避免直角边缘划伤手部，同时也能降低转动时块体边缘的碰撞阻力；内部十字轴的轴径、中心块的轴孔尺寸、棱块角块的卡扣厚度都经过匹配设计，安装时按照中心块-棱块-角块的顺序依次卡入十字轴，所有块体安装完成后，整体结构的轴向窜动量控制在0.2毫米以内，既保证转动时的顺滑度，也不会出现块体松脱的问题。很多刚接触玩具结构设计的工程师容易只关注魔方的外观色块，忽略内部传动结构的配合精度，实际上魔方的转动手感、耐用度完全由内部卡扣的曲面轮廓、配合间隙、弹簧预紧力决定，这套三维模型完整呈现了所有内部配合面的细节，可直接用于结构验证、公差分析，也可作为小型多面体拼接机构的设计参考，拓展应用到模块化文创产品、可变形工业配件的结构设计中。
