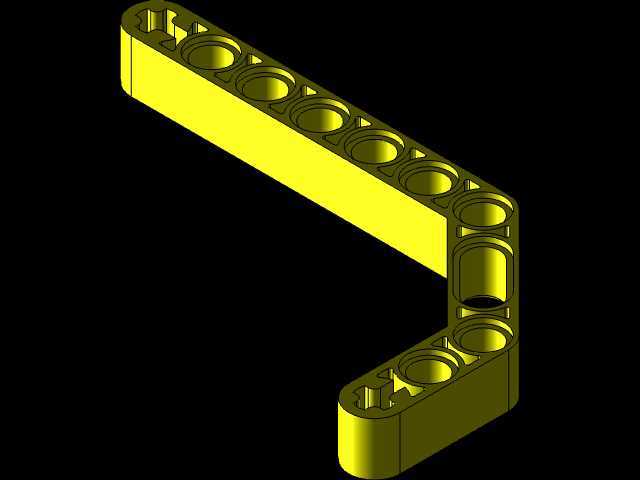

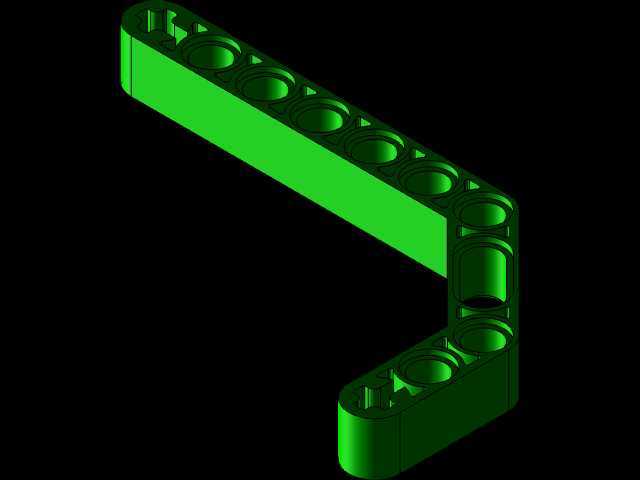

乐高3x7四十五度双角光束连接臂结构

　　这类带45度弯折的双角光束零件，是乐高机械组体系里承担非正交角度连接的核心结构件，日常在各类积木机械结构搭建、教育类机械原理演示装置、小型桌面创意机械原型制作场景中被大量使用。区别于常规直梁只能搭建90度正交框架的局限，这款3x7规格的45度双角梁，能直接在框架结构中构建稳定的斜向支撑、角度传动路径，省去多件直梁拼接凑角度带来的累计公差与结构冗余问题。从结构设计逻辑来看，零件主体采用等截面带筋薄壁结构，沿梁身均匀排布标准十字轴连接孔与销孔，孔位间距严格遵循乐高机械组的单位模数，每两个相邻孔中心距保持8mm的标准间距，保证和其他标准销、轴、梁类零件的完全互换性。

　　弯折处采用大圆角过渡设计，避免直角应力集中导致的零件脆断，同时弯折段的孔位同轴度经过严格控制，斜向段的孔中心连线与直段保持精确的45度夹角，不会出现角度偏差导致的装配卡滞、框架扭曲问题。零件的安装边界完全适配标准乐高机械组的安装体系，梁身厚度为标准的1个单位厚度，也就是8mm，两端的连接端面和标准直梁端面完全齐平，不管是做框架的斜撑杆，还是做传动机构的摆臂，都不需要额外调整相邻零件的安装位置。在实际搭建场景中，这类零件常被用来搭建桁架结构的斜向受力杆，比如小型起重机的臂架斜撑、机械爪的开合摆臂、转向机构的梯形连接臂，相比用直梁拼接的角度结构，一体成型的双角梁整体刚性更好，承受侧向载荷时不会出现拼接处的松旷问题。

　　梁身的镂空减重设计，在保证结构强度的前提下尽可能降低零件自重，对于动态搭建的作品来说，能有效降低运动部件的惯量，让电机驱动更顺畅，尤其是在做高速往复运动的摆臂结构时，轻量化的梁身能减少运动过程中的抖动，提升机构运行的平稳性。零件的连接孔采用贯穿式设计，十字轴孔和销孔的公差控制在合理范围内，既可以保证销、轴插入后有足够的摩擦力保持连接稳定，又不会出现过紧导致装配拆卸困难的问题，弯折处的内侧和外侧都做了均匀的壁厚处理，注塑成型时不会出现缩痕、缺料问题，长期反复拆装也不会出现孔位开裂的情况。

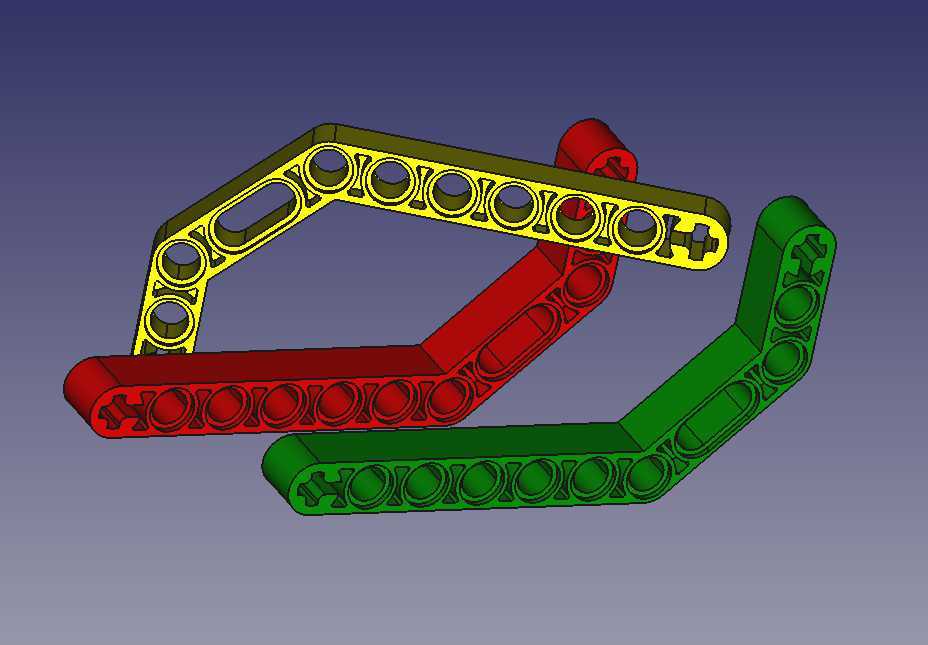

　　在教育场景中，这类角度梁也是讲解三角形桁架受力、角度传动、结构刚性知识点的常用教具，学生可以通过搭配不同长度的直梁和这类角度梁，直观理解不同角度支撑对整体结构承重能力的影响，不需要额外加工定制零件就能快速搭建出不同角度的结构原型。对于三维建模从业者来说，这类标准模块化连接零件的建模重点在于孔位的模数对齐、弯折角度的精确控制、壁厚的均匀性处理，建模时需要先确定直段和斜段的孔位中心连线，保证45度夹角的精确性，再通过扫掠或者多段实体合并的方式构建主体，最后处理圆角和镂空特征，保证模型和实物的装配尺寸完全一致，导入装配环境后能直接和其他标准积木零件完成虚拟装配，验证整体机构的运动路径是否存在干涉。
