红色JBL GO便携蓝牙音箱外观结构设计

　　在消费电子结构设计领域，便携蓝牙音箱的外观与结构匹配一直是兼顾实用性与视觉质感的核心方向，这款红色JBL GO的三维建模完整还原了实体产品的结构特征与外观细节，可作为同类便携音频产品结构设计、外观手板打样的参考依据。从实际应用场景来看，这类小体积便携蓝牙音箱主要适配户外短途出行、桌面近场听音、小型空间背景音乐播放等场景，因此结构设计上首先要控制整体外轮廓尺寸，保证单手握持的舒适度，同时预留足够的内部空间容纳发声单元、蓝牙模块、锂电池与控制按键组件。

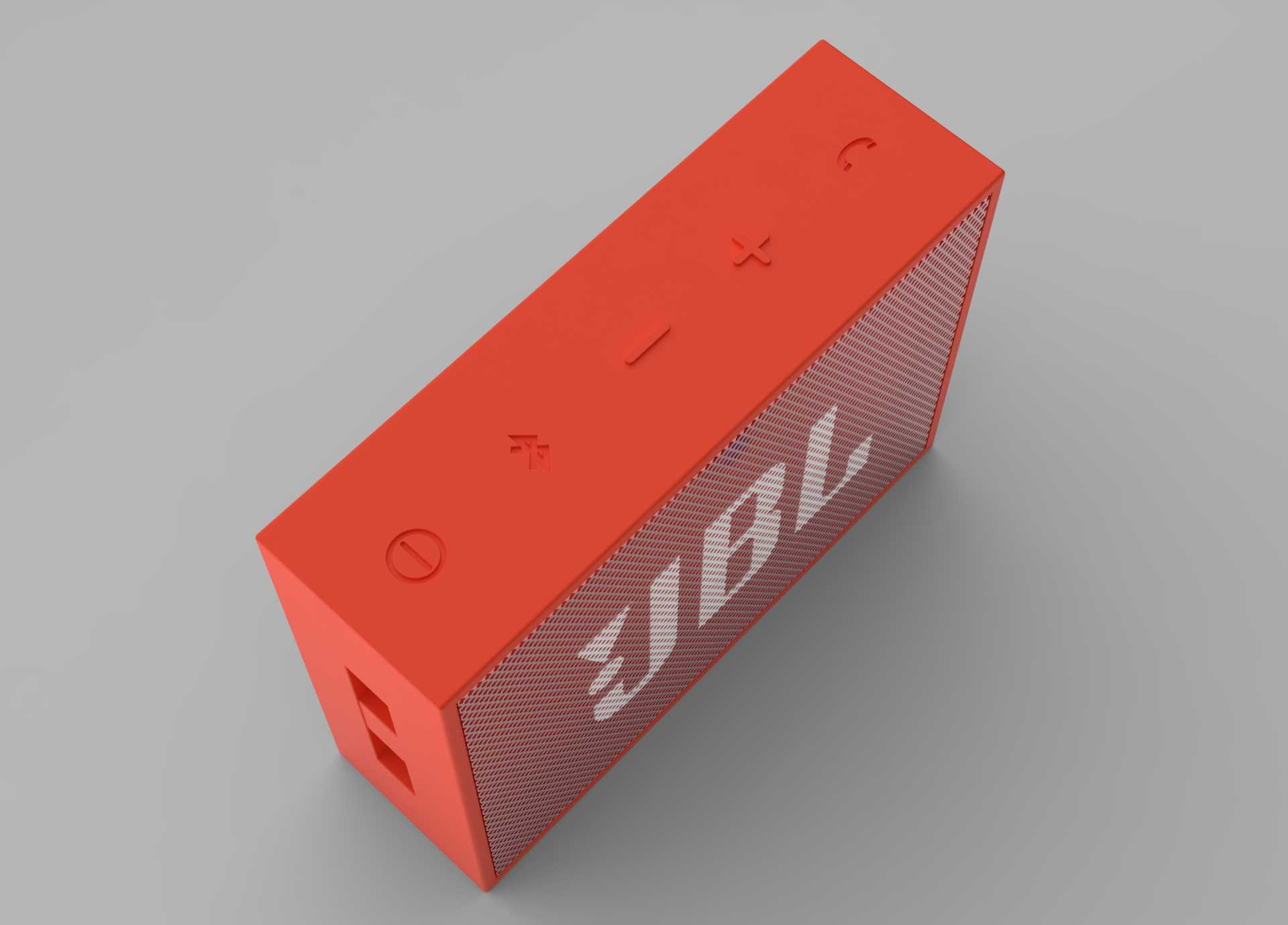

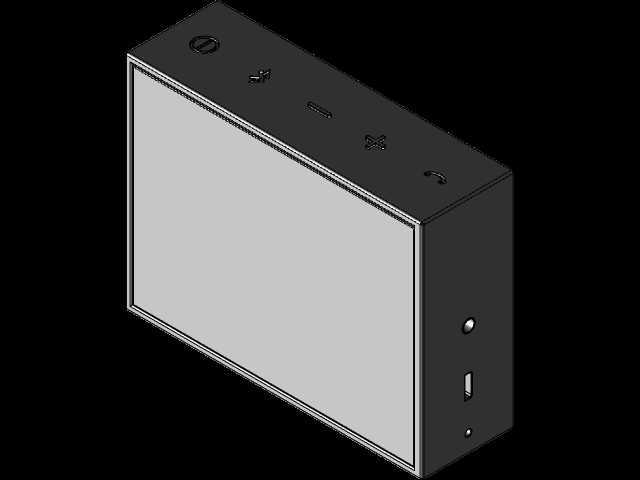

　　从建模还原的结构来看，产品整体采用方正带圆角的长方体造型，正面为整面冲孔网罩结构，网罩开孔均匀排布，既可以保证声音传出的通透度，又能对内部发声单元形成物理防护，避免异物进入腔体影响发声效果。网罩表面通过镂空点阵形成JBL品牌标识，在不额外增加装饰件的前提下实现品牌视觉呈现，减少了装配工序与零件数量，符合消费电子产品轻量化、少零件的设计思路。产品顶部集成了全部功能按键，包括电源开关、蓝牙配对、音量加减、播放控制按键，按键采用与壳体同色的一体化设计，按键凸起高度控制在合理范围，既保证按压的触感反馈，又避免突出过多导致携带时误触，按键周边的间隙预留符合常规消费电子的装配公差要求，不会出现卡键、间隙不均的问题。

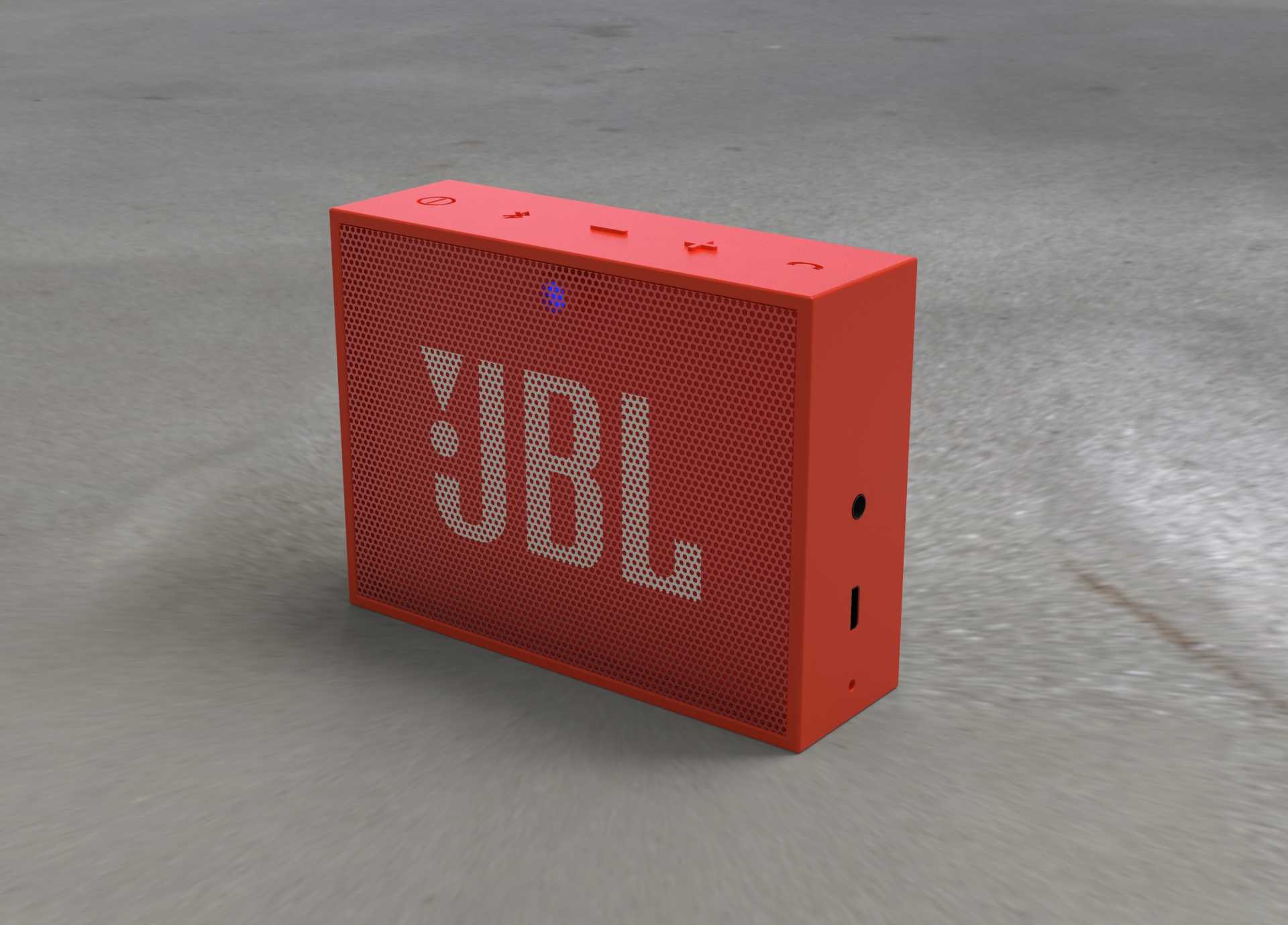

　　产品侧面预留了音频接口与充电接口，接口位置做了下沉式设计，接口周边的壳体壁厚均匀，既保证接口插拔时的结构强度，又不会因为壁厚突变导致注塑成型时出现缩痕、翘曲等缺陷。从安装边界来看，这款产品的壳体采用上下扣合的装配结构，扣合位置隐藏在网罩与底壳的衔接处，外观面无可见螺丝孔，保证了外观的整体性，底部预留了细小的防滑垫安装位，可粘贴橡胶防滑垫，放置在光滑桌面时不会轻易滑动，同时避免壳体底部与桌面直接摩擦产生划痕。建模过程中对壳体的壁厚做了均匀化处理，整体壁厚控制在消费电子壳体常用的1.2-1.5mm区间，转角位置全部做圆角过渡，避免应力集中导致的壳体开裂问题，同时也符合注塑成型的工艺要求，减少注塑过程中的应力残留。

　　出声网罩的开孔直径与开孔率经过匹配设计，既不会因为开孔过大导致防护性能不足，也不会因为开孔过小阻碍声音传播，影响高频响应。从功能特性的结构匹配来看，这款产品的内部腔体为密闭式设计，建模时预留了发声单元的安装台阶与密封胶圈位置，保证腔体的密封性，提升低频发声的质感，蓝牙模块的安装位置远离发声单元的磁路部分，避免磁干扰影响蓝牙信号的传输稳定性，锂电池的安装位预留了缓冲泡棉的空间，防止携带过程中电池晃动产生异响，同时提升抗摔性能。在做同类产品的结构设计时，可以参考这款模型的布局逻辑，将控制按键集中布置在单一平面，简化内部排线的走线路径，接口位置布置在侧面不影响正面的视觉整体性，外观面尽量减少拼接缝隙，提升产品的精致感。同时这类小体积便携产品的边角全部做R角处理，不仅提升握持的舒适度，也能在产品意外跌落时分散冲击力，降低壳体开裂的概率。模型还原的红色外观采用通体一色的设计思路，不需要额外做表面喷涂的分色处理，降低了表面处理的工艺难度与生产成本，适合大批量量产的消费电子产品。
