手动扭矩扳手结构设计三维数模

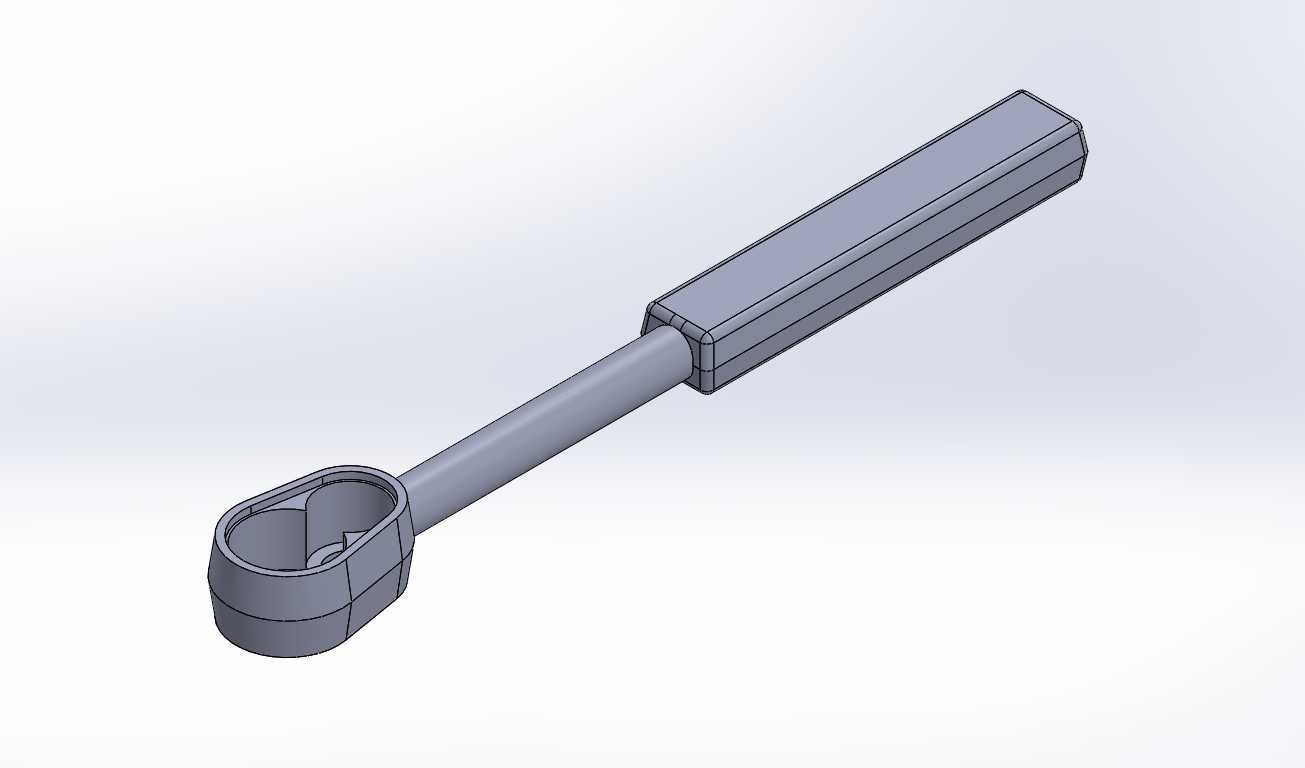

　　这款手动扭矩扳手的三维结构，主要面向螺纹副精准紧固的作业场景，在设备装配、机电检修、阀门运维、五金加工等领域都有广泛应用，核心作用是在螺栓螺母紧固过程中精准控制施加的扭矩值，避免因扭矩过大导致螺纹滑牙、连接件变形断裂，或是扭矩不足引发连接件松脱、密封失效等工程问题，是对预紧力有明确要求的装配环节必不可少的手动作业工具。从结构设计来看，这款扳手采用一体式长杆加套筒工作端的布局，握持段做了六方截面的加厚处理，相比圆形截面的手柄，六方结构在手部施力旋转时能更好地贴合手掌受力面，减少施力过程中的打滑概率，同时加厚的握持段也能提升手柄的抗扭刚度，避免大扭矩作业时手柄出现弯折变形。

　　长杆主体为等径圆柱结构，长度设计兼顾了扭矩放大需求与作业空间适配性，足够的杆长可以通过杠杆原理放大手部施加的作用力，让作业人员无需施加过大握力就能达到目标扭矩值，同时杆身直径经过反复校核，在满足抗扭强度要求的前提下尽可能控制整体重量，降低长时间手持作业的疲劳感。工作端为套头式结构，内部型腔匹配对应规格的螺栓头或螺母外形，套头与杆身采用过渡圆弧连接，避免直角连接处出现应力集中，在反复承受扭矩载荷时不会从根部发生断裂。

　　整个模型的结构拆分逻辑完全贴合实际加工工艺，握持段的六方结构可以通过冷镦或铣削加工成型，杆身与工作端的连接部位预留了足够的焊接或一体成型的工艺余量，没有出现无法落地的异形悬空结构，所有棱边都做了微小的倒角处理，既可以去除加工毛刺避免划伤作业人员，也能降低热处理过程中的应力开裂风险。从安装与作业边界来看，这款扳手的整体外轮廓没有多余的外凸结构，套头的外径尺寸经过控制，在拧动凹陷位置的紧固件时，不会因为套头外径过大与周边零部件发生干涉，杆身的直线度公差在建模时就做了约束，保证施力时扭矩传递方向与紧固件轴线垂直，避免出现偏载导致的扭矩测量误差或是螺栓受剪损坏。

　　在实际使用场景中，这类扭矩扳手常应用在阀门法兰螺栓紧固、仪器仪表安装、精密设备装配等对预紧力一致性要求较高的场合，相比普通开口扳手或活动扳手，它能保证每一组螺栓的预紧力都处于设计要求的区间内，比如在阀门与管道的法兰连接作业中，对称分布的螺栓需要按照对角线顺序逐次施加相同扭矩，使用这款扳手就能避免因各螺栓预紧力不均导致的法兰密封面倾斜、垫片压偏泄漏等问题。建模过程中对各部位的壁厚做了合理分配，握持段的六方结构壁厚大于杆身，因为握持段是手部直接施力的位置，承受的局部压应力更大，加厚处理可以提升局部抗变形能力；工作端的套头侧壁厚度也经过强度校核，能够承受额定最大扭矩而不发生胀裂，套头内部的型腔尺寸按照标准紧固件的外形公差做了适配，既保证能顺利套入螺栓头，又不会因为间隙过大导致拧动时打滑磨损螺栓棱角。整个模型的结构没有多余的装饰性特征，所有几何特征都服务于功能需求，杆身与握持段、工作端的连接位置平滑过渡，没有应力集中的尖角，完全符合手动工具的结构设计规范，能够直接作为同类扭矩扳手产品结构设计的参考数模，也可用于手动工具类的装配干涉校验、作业空间适配性验证等工作。
