带挂钩拉伸弹簧三维结构设计

在各类机械传动、复位机构、张紧结构的设计场景中，拉伸弹簧是应用频次极高的弹性储能元件，小到精密仪器的触点复位，大到工业设备的张紧缓冲结构，都能见到这类两端带挂钩的拉伸弹簧身影。不同于普通压缩弹簧依靠端面承压传递弹力，拉伸弹簧的受力核心在于两端挂钩与安装位的可靠连接，这也决定了其设计过程中不能只关注簧体本身的参数，还要兼顾挂钩的成型方式、受力角度与安装空间的匹配度。

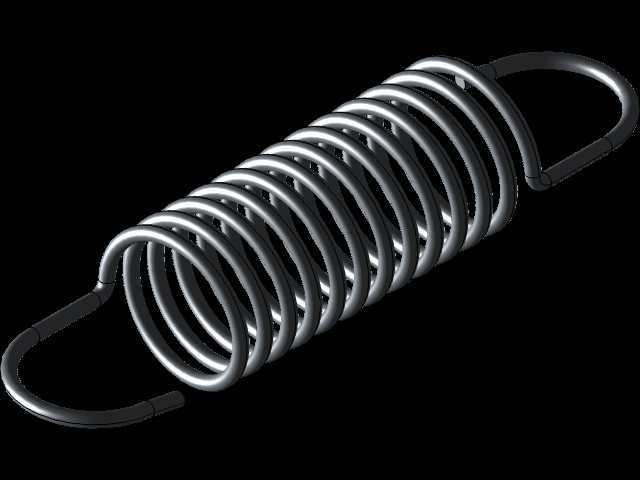

本次设计的拉伸弹簧，簧体外径控制为10mm，绕制簧体所用的线材直径为1mm，簧体有效圈部分的轴向高度为25mm，算上两端一体成型的挂钩结构后，整体总长度为47mm，这个尺寸边界刚好适配小型仪器内部、阀门执行机构内部这类安装空间局促的场景，不会因为弹簧总长度过长导致机构行程受限，也不会因为簧体外径过大挤占周边其他零件的布置空间。从结构设计逻辑来看，这款弹簧采用的是两端半圆挂钩的成型方案，挂钩的弯曲半径与线材直径匹配，避免弯曲处应力集中导致的疲劳断裂问题，挂钩的开口方向与簧体轴线保持平行，安装时可以直接挂接在预设的挂柱、销钉上，不需要额外设计连接卡座，能有效简化装配环节的零件数量，降低整体机构的复杂度。

从实际应用场景出发，这类小线径拉伸弹簧常被用在低压阀门的阀杆复位结构中，当阀门执行机构完成动作后，依靠弹簧的回缩拉力带动阀杆回到初始位置，保证阀门的通断状态可靠复位；也会用在小型检测仪器的张紧结构里，为检测探头提供恒定的贴合力，避免探头因为设备振动出现位移偏差；在一些小型自动化设备的料仓挡片结构中，这类弹簧也能提供持续的拉力，让挡片始终保持贴合状态，防止料仓内的小零件意外掉落。设计过程中需要重点考量的是弹簧的初拉力参数，拉伸弹簧不同于压缩弹簧，在自由状态下各圈簧丝是紧密贴合的，需要施加一定的初始拉力才能让簧圈分开，这个初拉力的大小直接决定了弹簧在小变形量下的弹力输出，针对阀门复位这类需要快速响应的场景，初拉力设置要匹配阀杆的运动阻力，避免拉力过大导致执行机构负载过高，或是拉力过小导致复位动作滞后。

在安装边界的校核上，除了要关注自由状态下的总长度，还要计算弹簧拉伸到最大工作行程时的总长度，确保拉伸到极限位置时，挂钩与簧体连接的过渡段不会和周边零件发生干涉，同时要保证最大拉伸量不超过弹簧材料的弹性极限，避免出现塑性变形导致弹簧失效。簧体的有效圈数经过计算匹配1mm线径与10mm外径的参数，保证弹簧的刚度曲线线性度良好，在整个工作行程范围内弹力输出平稳，不会出现刚度突变的情况。两端挂钩的过渡位置采用圆弧平滑过渡，没有尖锐的折角，能有效降低工作过程中的应力集中系数，提升弹簧的循环使用寿命，在频繁往复拉伸的工况下，也能减少挂钩断裂的失效风险。

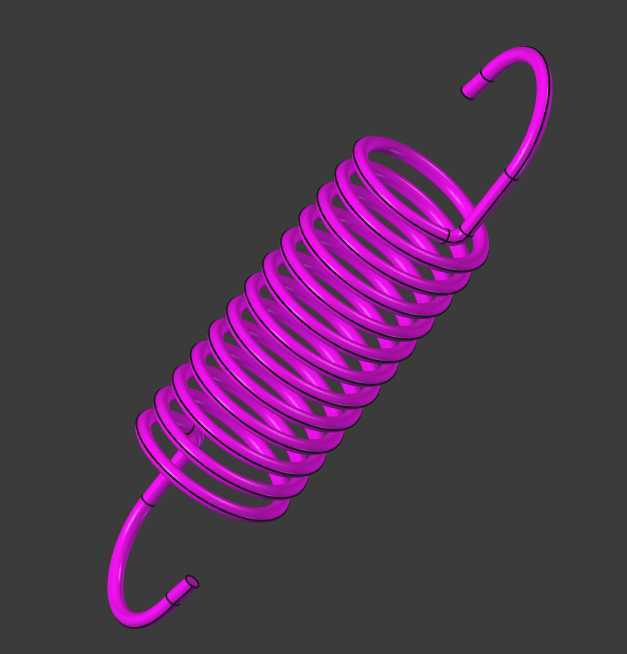

从建模实现的角度来看，簧体部分采用螺旋扫掠的方式生成，螺旋线的螺距匹配簧丝紧密贴合的状态，两端挂钩部分采用空间曲线引导扫掠，保证挂钩与簧体末端的衔接自然，没有几何错位，整个模型的曲面连续，能直接导入有限元分析软件进行应力仿真，验证不同拉伸量下的应力分布情况，也能直接导出工程图标注形位公差与尺寸精度，指导后续的弹簧绕制生产。在实际选型替换时，只要安装位的挂柱间距、所需拉力范围与这款弹簧的参数匹配，就可以直接替换使用，不需要对周边安装结构做额外修改，能有效缩短设备的维护更换周期。
