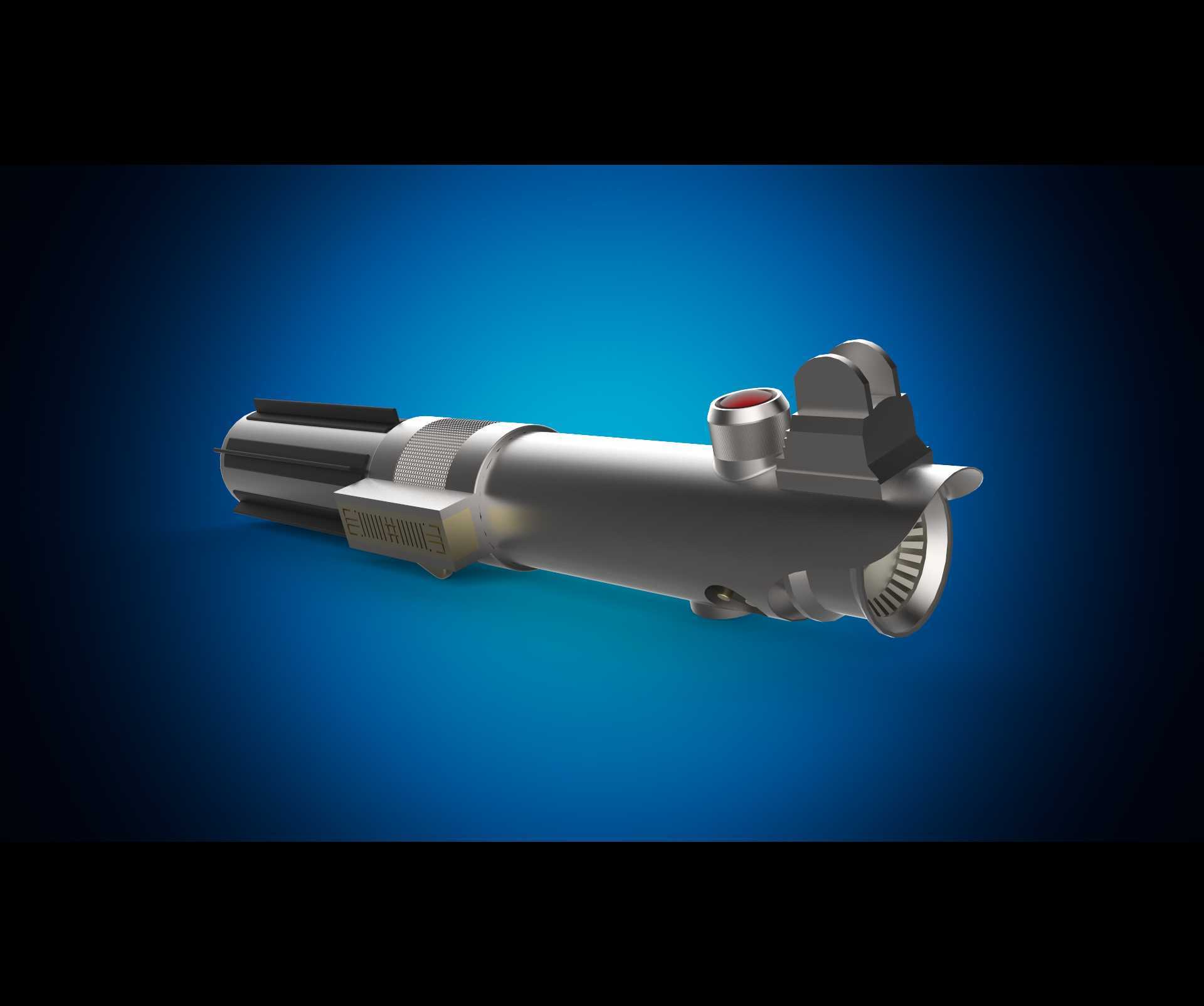

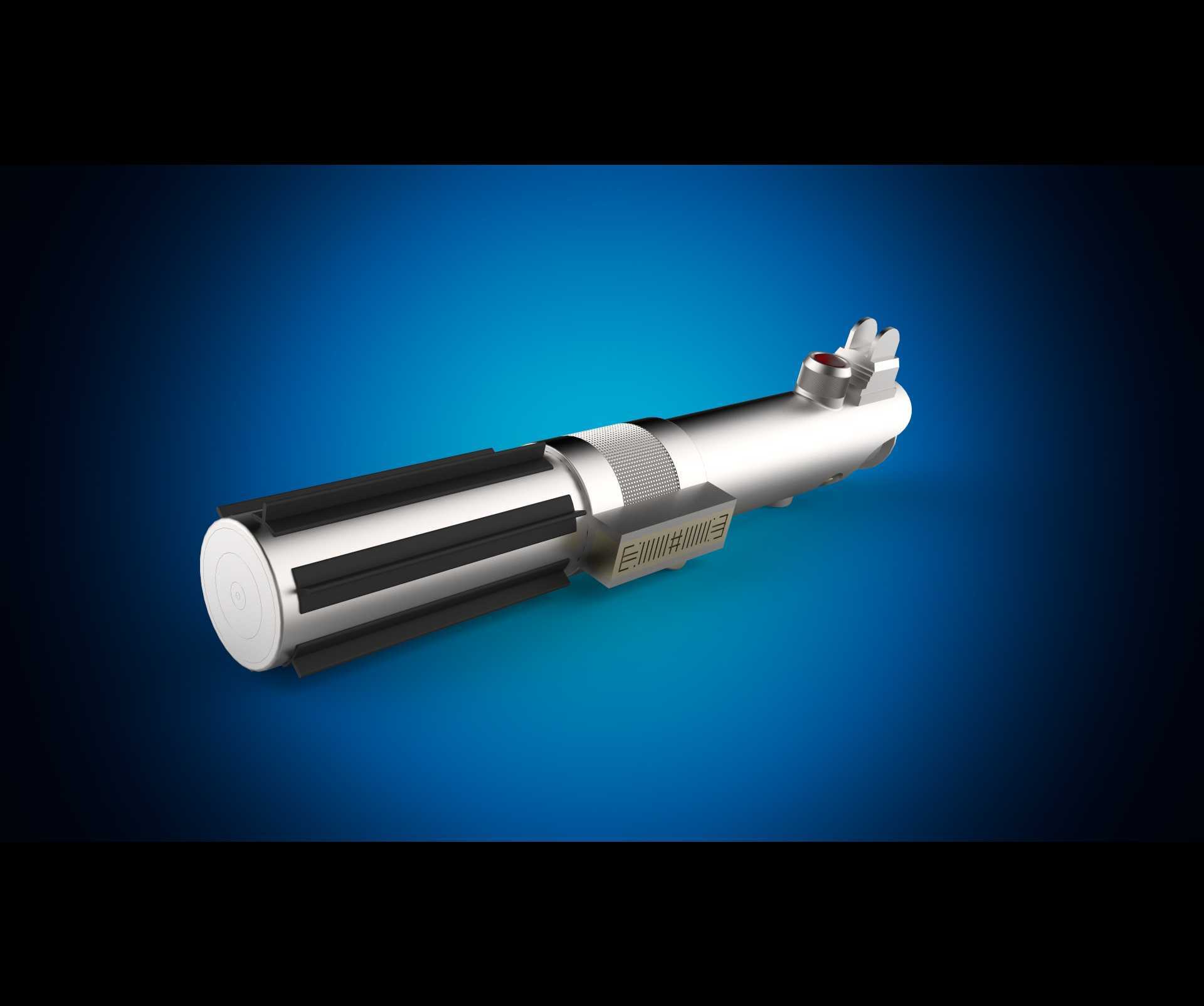

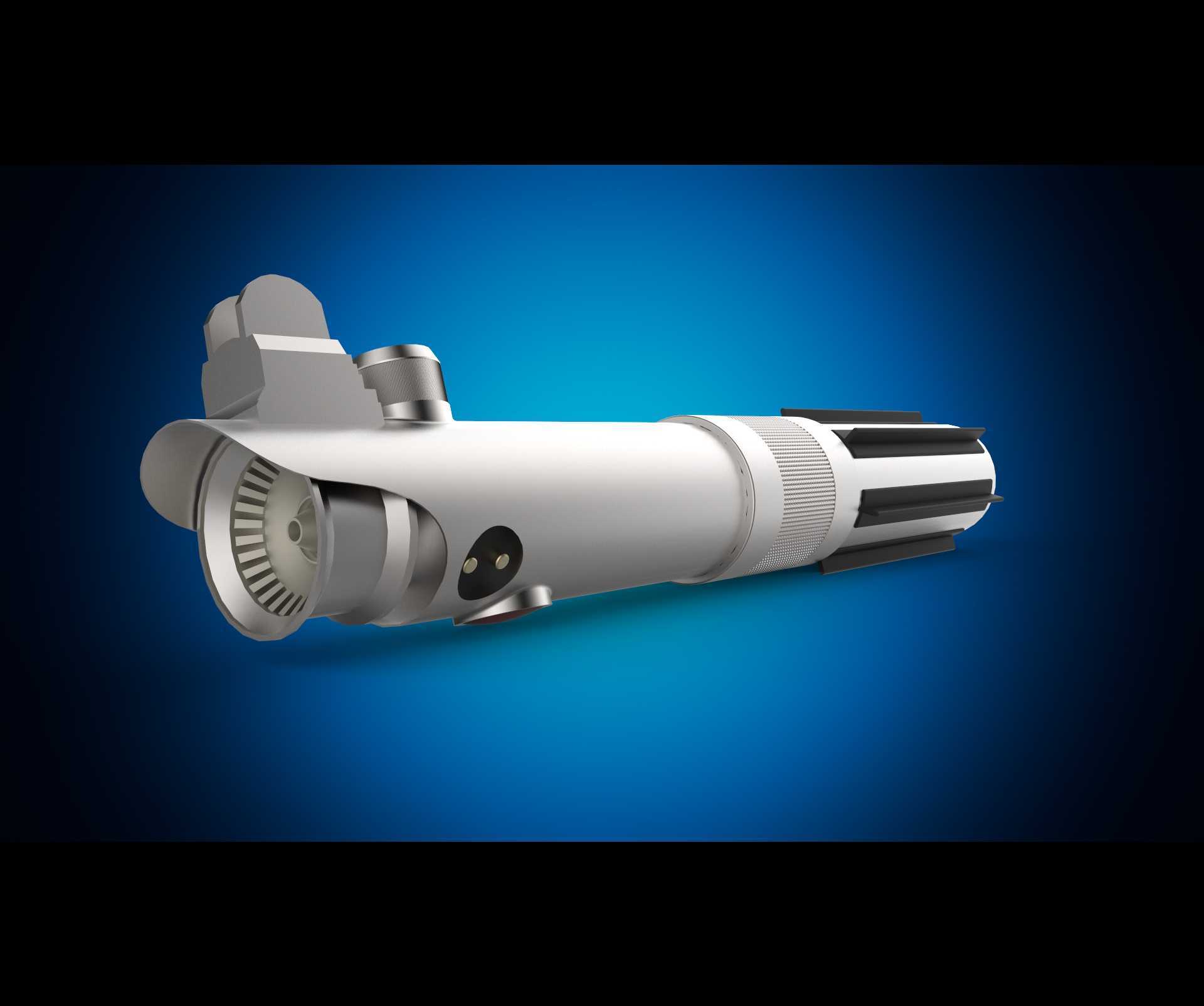

影视道具级阿纳金光剑握持手柄结构设计

这款光剑手柄的结构设计，最初的需求锚点是面向影视道具复刻、主题展陈互动装置以及科幻IP周边定制场景，不同于常规工业零部件以功能实现为核心的设计逻辑，该结构在还原影视设定外观辨识度的前提下，兼顾了实体道具的握持手感、结构强度与内部元器件的安装空间预留。从实际使用场景来看，这类手柄结构既可以作为静态展陈的高精度展示件，也可通过内部加装发光组件、音效模块成为可互动的cosplay道具，部分主题场馆的沉浸式体验装置中，也会采用同结构的轻量化改型作为互动触发终端，对结构的表面质感、装配精度、手持配重都有明确要求。

设计过程中首先梳理了握持边界，整段手柄的握持段采用滚花纹理设计，滚花的节距、齿深经过反复调整，既保证手持时的摩擦力，避免挥摆过程中滑脱，又不会因为齿形过于尖锐造成握持不适感，握持段的直径参考了成年人手掌握持的舒适区间，控制在单手握持时拇指与中指可轻松环握的尺寸，长度覆盖手掌从掌根到指节的接触范围，长时间持握也不会产生局部压痕。手柄的前端设置了带放射状齿形的出光口限位结构，该结构一方面还原了影视设定中的外观特征，另一方面承担了内部发光剑刃的径向定位作用，齿形的间隙均匀分布，可在剑刃插入时形成多点限位，避免挥摆时剑刃出现径向晃动，同时齿形的边缘做了R0.3的圆角处理，防止装配或使用过程中划伤操作人员。

手柄上部的控制模块区域，设置了凸起的按钮安装位与防护凸台，凸台的高度略高于按钮顶面，可在道具意外跌落或碰撞时优先接触受力面，避免按钮直接受冲击损坏，按钮安装位预留了标准的轻触开关安装孔位，孔位的公差带按照H7级精度控制，保证开关安装后无松动、卡滞问题。手柄尾部的防滑段采用多道平行环槽设计，环槽的深度与宽度匹配手指指腹的弧度，当使用者做出挥砍、突刺动作时，尾部的环槽可与小指、无名指形成卡合限位，防止手柄从手中滑脱。

从装配逻辑来看，整段手柄采用分段式拼接结构，各段之间通过精密止口定位，止口的配合面设置了密封槽，可加装O型密封圈实现基础的防尘防水能力，适配户外展陈或演出时的复杂使用环境。内部的腔体空间做了分区设计，靠近出光口的区域预留了发光组件的驱动板安装位，中部腔体可容纳电池组与音效模块，尾部预留了充电接口的安装位置，各腔体之间设置了走线槽，避免内部线束在晃动过程中出现拉扯、磨损问题。

结构的材质适配方面，该设计既支持采用金属材质通过CNC加工实现高精度的金属质感道具，也可适配工程塑料通过注塑工艺实现批量生产的轻量化周边产品，不同材质对应的壁厚、加强筋位置都做了对应优化：金属加工版本的壁厚控制在2.5mm，在保证结构强度的同时控制整体重量，避免长时间持握产生手臂疲劳；注塑版本的壁厚均匀控制在2mm，在厚薄过渡区域设置了渐变的加强筋，避免注塑过程中出现缩痕、翘曲问题。表面处理工艺上，金属版本可通过阳极氧化、喷砂处理实现不同的金属质感，塑料版本可通过表面晒纹、电镀工艺还原影视设定中的金属外观，各段拼接后的接缝控制在0.1mm以内，保证外观的整体性。

在安装边界的考量上，手柄各段的同轴度公差控制在0.05mm以内，保证拼接后整体无明显错位，出光口的轴线与手柄整体轴线的同轴度误差不超过0.08mm，避免安装剑刃后出现视觉上的歪斜。手柄的整体配重经过优化，重心控制在握持段靠前1/3的位置，持握时的平衡感更好，挥摆时的惯性更符合真实手持武器的手感，不会出现头重脚轻或者尾部坠手的问题。针对互动场景下的高强度使用需求，结构的拼接位置额外设置了径向的紧定螺钉孔，装配后可通过紧定螺钉进一步锁止各段结构，避免频繁挥摆导致拼接处松动，紧定螺钉的安装位做了沉孔设计，安装后螺钉顶面与手柄外表面齐平，不会破坏外观的整体性，也不会在持握时硌手。
