日式冷兵器武士刀三维结构设计

在冷兵器结构设计领域，武士刀的曲面建模一直是曲面结构练习的典型案例，其刀身的弧度变化、刃口与刀背的厚度过渡、刀柄与刀镡的配合精度，都对三维建模的曲面连续性、装配公差控制有较高要求。从实际应用场景来看，这类刀剑结构的建模逻辑，不仅可用于传统兵器复刻、文创展品开发，其曲面构建思路也能为狭长型带弧度的金属切削刀具、特种工装夹具的刃部设计提供参考，比如部分非标定制的长刃裁切工具，就会借鉴武士刀的弧度曲率来优化裁切受力分布，降低刃口局部应力集中的风险。

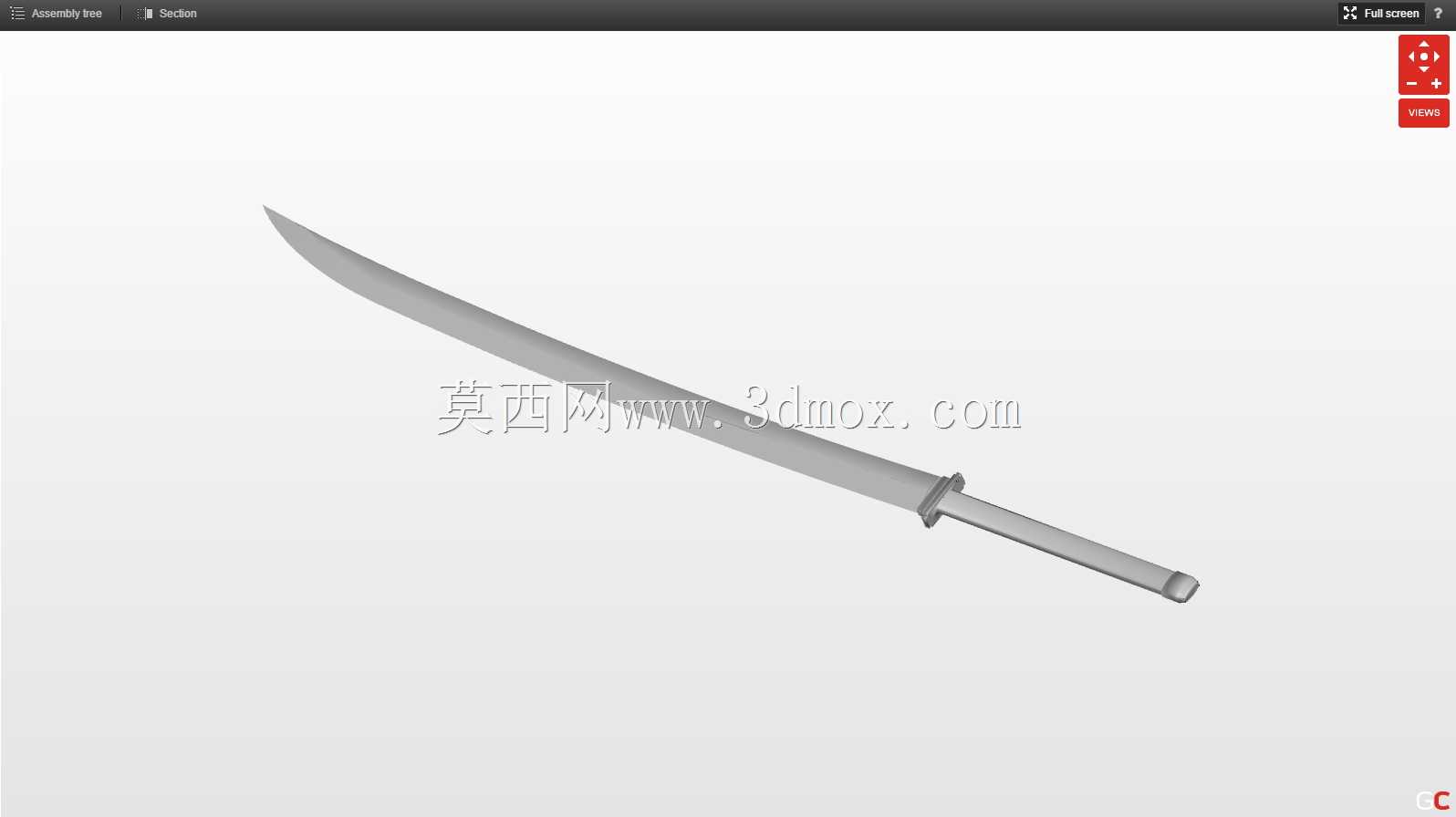

从结构功能特性来看，该模型完整还原了武士刀的三个核心装配段：刀身、刀镡、刀柄。刀身部分采用变厚度曲面设计，从刀背到刃口的厚度呈线性递减，靠近刀尖的位置厚度收窄速率加快，既保证了刀身整体的抗弯折刚度，又能让刃口保持足够的锋利度，刀身的弧度并非单一圆弧，而是从靠近刀镡位置的平缓弧度逐步向刀尖过渡为曲率更大的弧面，这种设计能在劈砍动作中让刃口与被接触物形成渐进式的切入角度，减少硬接触带来的冲击力反震。刀镡作为刀身与刀柄之间的限位结构，模型中预留了与刀茎的配合通孔，孔位与刀茎的截面轮廓完全匹配，装配后可限制刀身相对于刀柄的轴向窜动，同时刀镡的外轮廓做了圆角过渡处理，避免锐边带来的使用风险。刀柄部分采用圆柱面收窄设计，从靠近刀镡的位置向柄尾逐步缩小直径，符合人手握持的人体工学弧度，柄尾做了封边结构，可防止握持时手部从柄尾滑脱。

在设计思路层面，建模过程中优先保证了刀身曲面的G2连续性，避免出现曲面棱线、褶皱等问题，所有过渡圆角均根据实际受力位置做差异化设置：刀背位置的圆角半径更大，用于提升抗冲击性能，刃口位置的圆角半径控制在极小范围内，还原刃口的锋利形态，刀镡与刀身、刀柄的配合面均做了贴合处理，装配间隙控制在合理范围内，可直接用于3D打印验证或者后续的加工出图。外形尺寸方面，模型按照常规武士刀的比例构建，整体长度符合单手或双手握持的使用需求，刀身长度占整体长度的七成左右，刀柄长度占三成，刀镡的外径大于刀柄直径，起到有效的格挡限位作用，安装边界上，刀茎插入刀柄的深度达到刀柄长度的八成以上，保证装配后的连接强度，不会在受力时出现刀身与刀柄分离的情况。

从建模实操角度来看，这类狭长曲面构件的建模难点在于弧度的精准控制，若采用单一圆弧构建刀身，会导致整体形态生硬，不符合实际产品的受力逻辑，因此建模时需要先绘制刀身的脊线与刃线两条空间引导线，再通过放样曲面生成刀身主体，之后对刃口部分做切除处理，最后通过圆角命令完成各位置的过渡。刀镡部分可采用草图拉伸后做倒角处理，与刀茎的配合孔采用等距实体生成，保证配合精度。刀柄部分可采用扫描特征，以握持弧度曲线为路径，变化的圆形截面为轮廓生成，柄尾的封边结构可采用旋转特征完成。整个模型的结构拆分清晰，各部件之间无干涉，可直接用于装配干涉检查、结构受力仿真的基础模型，也可作为曲面建模教学的典型案例，帮助从业者掌握狭长类曲面构件的建模逻辑与公差配合要点。
