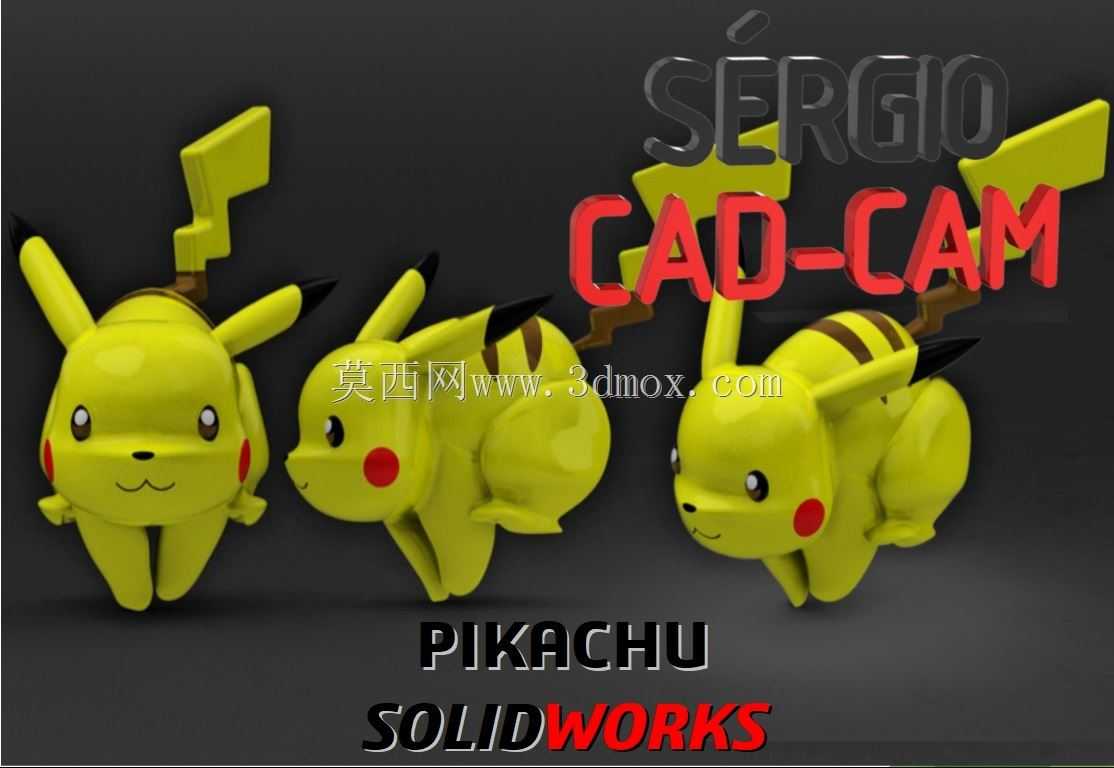

皮卡丘Q版卡通形象三维结构设计

本次完成的皮卡丘三维结构设计，核心围绕IP衍生手办、文创展示道具的实际应用场景展开，区别于常规工业零部件的公差导向设计逻辑，在结构搭建阶段优先平衡造型还原度与后续加工落地的可行性。从实际用途来看，该模型可直接适配FDM与光固化3D打印工艺，支撑手办打样、文创展陈摆件制作、IP联名周边开发等多个落地场景，也可作为三维建模教学中曲面造型、特征拆分的典型练习案例。

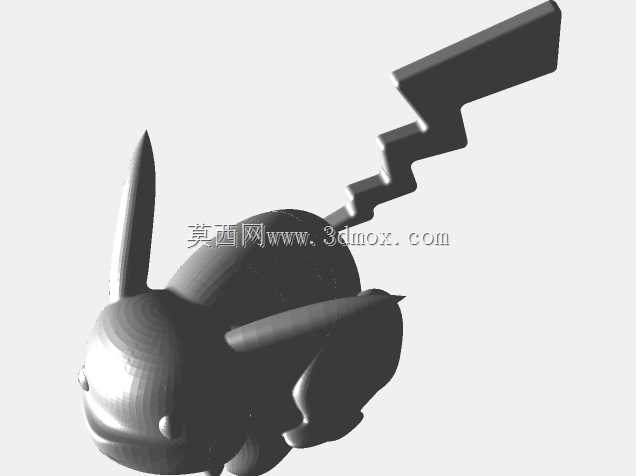

设计思路上没有直接照搬平面设定稿的线条，而是先梳理角色的核心识别特征：标志性的闪电形尾部、圆形红腮红、尖耳顶端的黑色色块、圆润的肢体比例，先通过草绘轮廓锁定各特征的相对位置比例，再逐步构建曲面。建模过程中特意将外轮廓所有锐角做了R0.8-R2mm不等的圆角过渡，一方面还原卡通形象的软萌质感，另一方面避免3D打印过程中出现尖角翘边、支撑拆除后崩边的问题，同时也能提升成品把玩时的触感，避免尖锐边角划伤。

外形尺寸与安装边界方面，模型整体控制在站立姿态总高120mm、奔跑趴伏姿态总长150mm的常规手办尺寸区间，尾部作为突出特征，特意做了根部加厚处理，将尾部与躯干连接位置的壁厚提升至3mm，避免打印或摆放过程中出现尾部断裂的问题；底部预留了直径8mm、深度2mm的平底安装位，可直接匹配常规手办底座的安装凸台，无需额外打孔改造，也可直接放置在平面展台上保持稳定，重心经过反复调整，站立姿态下重心投影完全落在双脚支撑面范围内，趴伏姿态下重心落在躯干与前爪的支撑区域内，不会出现倾倒问题。

结构拆分上针对不同加工工艺做了适配：如果采用整体打印，模型所有内凹位置的拔模角度控制在3°以上，减少支撑材料的使用量，表面纹理全部做了0.2mm的浅浮雕处理，打印后无需额外打磨就能呈现清晰的色块分界；如果采用分件打印后喷涂组装，耳朵、腮红、尾部黑色条纹位置都预留了0.15mm的装配间隙，可直接拆分打印后通过过盈配合拼接，不需要额外添加粘接定位销。曲面构建阶段全程采用G2连续过渡，肢体与躯干衔接位置没有明显的折痕，光影渲染下能呈现均匀的曲面反光，不会出现局部凹凸的瑕疵。

从实际生产适配的角度，模型壁厚统一控制在1.8-2.5mm区间，既满足光固化打印的最小壁厚要求，也不会因为壁厚过厚导致FDM打印时出现内部填充不足、表面塌陷的问题；所有内孔位置（如果后续需要添加发光组件改造）都预留了穿线空间，眼部位置可根据需求替换为透明件安装位，拓展发光改造的可能性。不同于纯视觉向的概念模型，这个设计在造型还原的基础上充分考虑了后续加工、组装、摆放、把玩的全流程需求，没有为了视觉效果牺牲结构合理性，不管是个人爱好者打印自用，还是小批量生产文创周边，都不需要做过多的结构调整，直接导出对应格式就能对接加工环节。
