紧凑型嵌入式双显电压电流测量表头

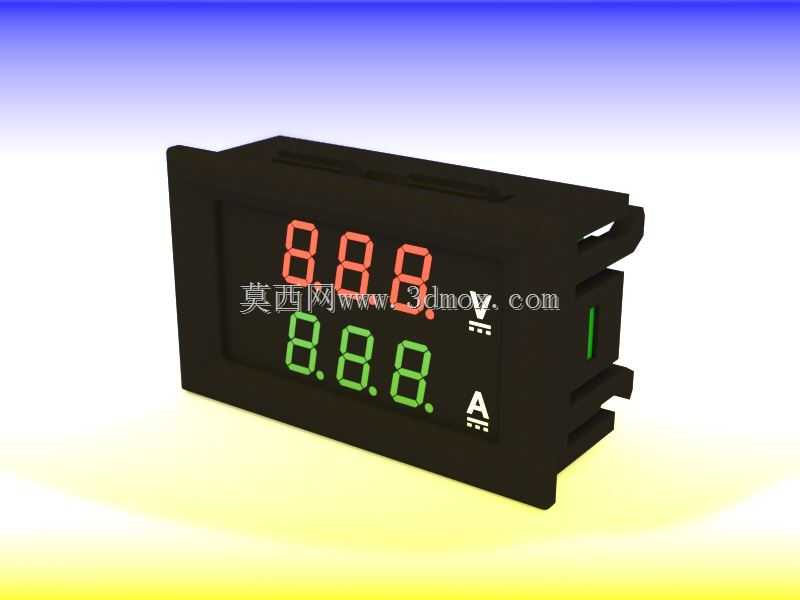

　　这款双显数显测量表头，核心定位是小空间柜体的电参数就地显示场景，日常在小型工控柜、直流供电设备面板、实验测试台架、小型电源模组上的应用十分普遍，不需要额外外接复杂的显示模块，直接嵌入面板开孔就能完成电压、电流参数的同步读取，解决了传统单显表头需要切换查看参数、占用面板空间大的痛点。从功能设计上看，它采用上下双排数码管布局，上排红色数码管对应电压参数显示，下排绿色数码管对应电流参数显示，两种色彩的数码管在车间不同光照环境下都有足够的辨识度，操作人员站在设备正前方1.5米范围内就能快速读准数值，不会因为色彩混淆看错参数类型。

　　表头侧面预留了标准的卡扣安装结构，不需要额外螺丝固定，对准面板开孔推入后，卡扣会自动卡在面板背面，安装效率比传统螺丝固定的表头提升不少，同时也避免了面板正面螺丝外露影响柜体整洁度。设计阶段首先考虑的是安装边界的适配性，整体外壳采用阻燃ABS材质注塑成型，外壳的长宽尺寸严格匹配常规小型面板开孔标准，安装深度控制在浅柜体能容纳的范围内，不会因为深度过大和柜内的走线、端子排产生干涉，外壳侧面做了防滑的筋位结构，推入安装时能提供足够的摩擦力，同时卡扣的弹性行程做了冗余设计，适配1到2毫米厚度范围的面板，不管是薄铁皮柜还是亚克力面板都能牢固卡紧，不会出现松动滑落的情况。

　　电路部分的布局在建模时就做了避让，数码管的显示面和外壳正面保持齐平，外面覆盖一层透明的防护片，既能阻挡车间的灰尘、少量飞溅的冷却液落到数码管上，也不会产生光线折射影响读数。接线端子布置在表头的背面，采用插拔式端子结构，接线时不需要在狭小的柜内空间拧动螺丝，提前把线压在端子插头上，对准接口插入就能完成接线，后期维护更换表头时也不需要重新整理整束线缆，直接拔下插头就能拆下表头，大幅降低现场维护的时间成本。从实际使用的场景来看，这类表头常被集成在小型直流电源、充电桩模块、实验室可调电源、小型设备的电控面板上，不需要配套上位机就能直接让现场操作人员掌握设备的供电电压和工作电流状态，及时发现过流、欠压的异常工况。

　　建模过程中对外壳的拼接缝做了精准还原，上下壳的卡扣位置、背面端子的定位槽、侧面的安装导向筋都按照实际开模的尺寸做了对应，数码管的段码布局、面板上的电压电流标识符号也和实物一致，导入装配体时可以直接和面板开孔做配合干涉检查，提前验证安装空间是否足够，避免实际加工面板时出现开孔尺寸不匹配、安装后和内部元件干涉的问题。另外表头正面的显示区域做了轻微的下沉设计，透明防护片嵌入外壳内，不会因为面板擦拭、意外磕碰刮花防护层影响读数，外壳的边角做了小圆弧过渡，安装时不会划伤操作人员的手部，也不会刮坏面板表面的喷涂层。
