GeckoDriveG540数控步进控制器结构建模

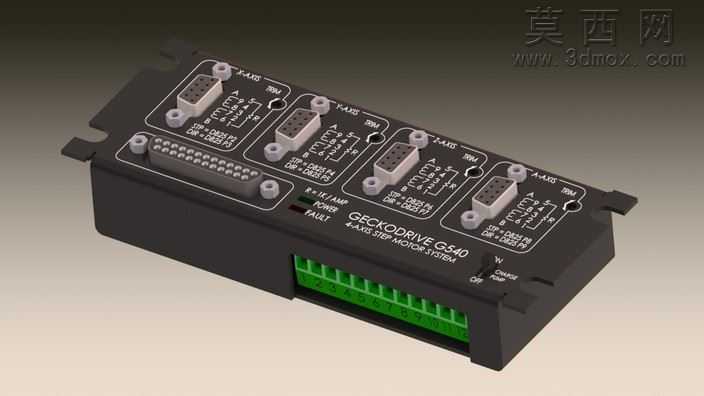

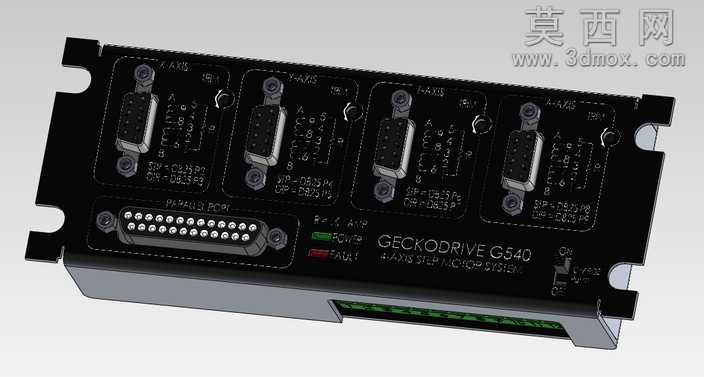

本次建模围绕GeckoDriveG540数控步进控制器展开，建模前期先梳理该控制器的实物结构特征，对照公开的产品手册与实物实拍素材确定整体比例，以1:1还原实物外观与核心结构为目标开展三维建模工作。建模过程中首先搭建主体基座的长方体基础轮廓，对壳体侧边的安装固定耳做拉伸切除处理，预留出安装孔位的结构，保证安装位的尺寸与实物匹配。壳体上表面的接口区域是建模的重点部分，四个轴控接口采用阵列配合拉伸切除的方式制作，先完成单个DB类接口的基座、插针区域、标识刻印的细节建模，再按照实物的排布间距完成阵列排布，每个接口周边的丝印标识区域采用凸台或者贴图的方式还原，清晰呈现每个接口的引脚定义与功能标注。上表面的状态指示灯区域，分别做出电源、故障对应的灯位结构，旁边的功能标识同样做细节还原，壳体表面印刷的产品型号、参数说明文字，采用包覆或者浮雕的方式贴合壳体曲面，保证文字的排版、字号与实物一致。壳体下部的接线端子排，逐个做出绿色的端子基座、金属接线位的分隔结构，还原端子排的整齐排布特征，端子排上方的壳体边缘做轻微的倒角处理，还原实物的注塑壳体边缘工艺。材质渲染阶段，主体壳体采用哑光黑色工程塑料材质，调整材质的粗糙度参数还原工业塑料的磨砂质感，接口部分的金属插针区域采用哑光金属材质，模拟接插件的金属质感，下部接线端子排采用鲜亮的绿色硬质塑料材质，和黑色壳体形成清晰的视觉区分，金属安装螺母采用亮面镀锌金属材质，还原五金件的光泽感。渲染时采用柔和的侧上方打光，突出壳体表面的结构层次与接口的立体感，避免过度反光掩盖结构细节。建模过程中对不影响整体结构表达的微小内部细节做了合理简化，在保证外观还原度达到九成五以上的前提下，控制模型的整体面数，兼顾模型的展示效果与使用流畅度，完整呈现这款四轴步进控制器的外部结构特征、接口布局与工业设计特点，可用于数控设备相关的装配演示、工控方案展示等场景。
