树莓派4代专用温控散热风扇帽结构

在嵌入式开发板的长期运行场景中，核心处理器的热堆积始终是影响设备稳定性的核心问题，尤其是树莓派4代这类采用高性能BCM2711处理器的单板计算机，在满负载运行编译、视频解码、边缘计算任务时，核心温度很容易突破安全阈值，触发系统降频保护，直接导致任务执行效率下降，严重时甚至会出现系统宕机、硬件寿命折损的问题。这款适配树莓派4代的散热风扇帽，正是针对这类嵌入式单板的散热痛点做的定向结构设计，完全贴合树莓派4代的板载安装孔位布局，不需要额外做结构改造就能完成装配。

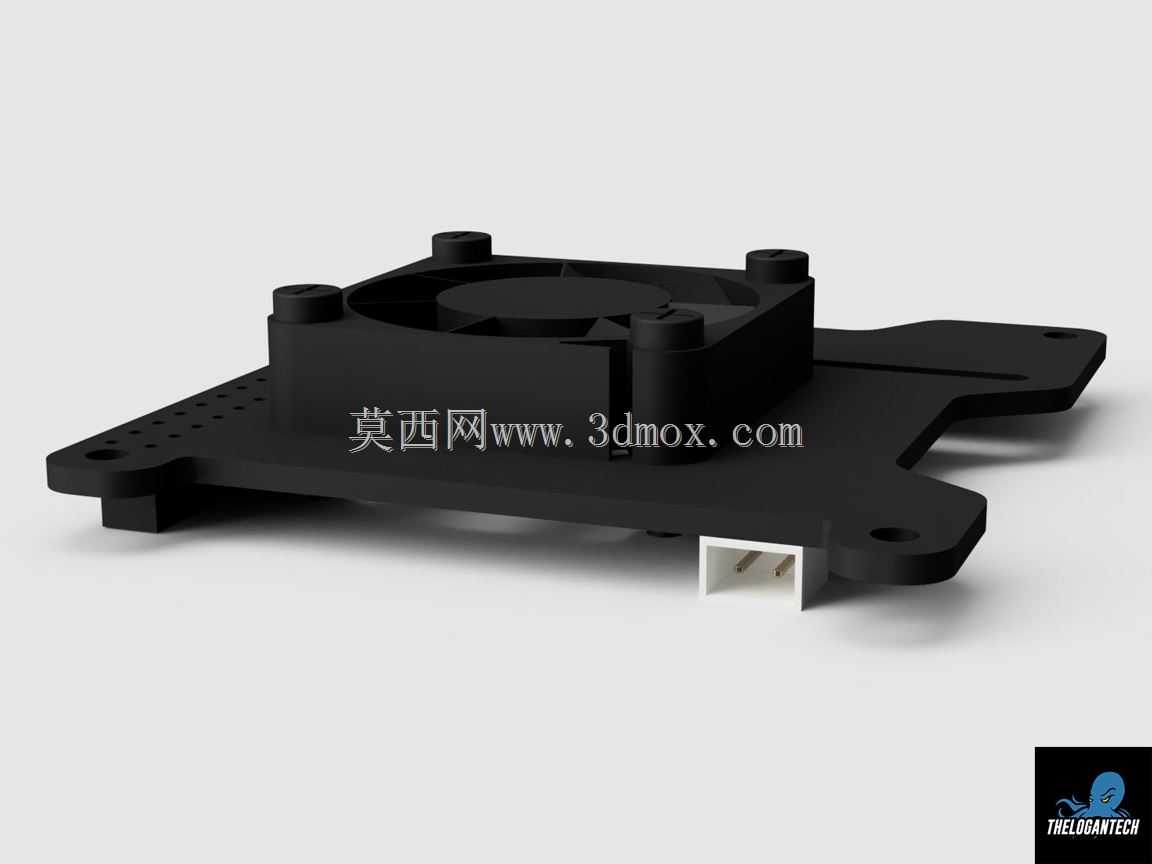

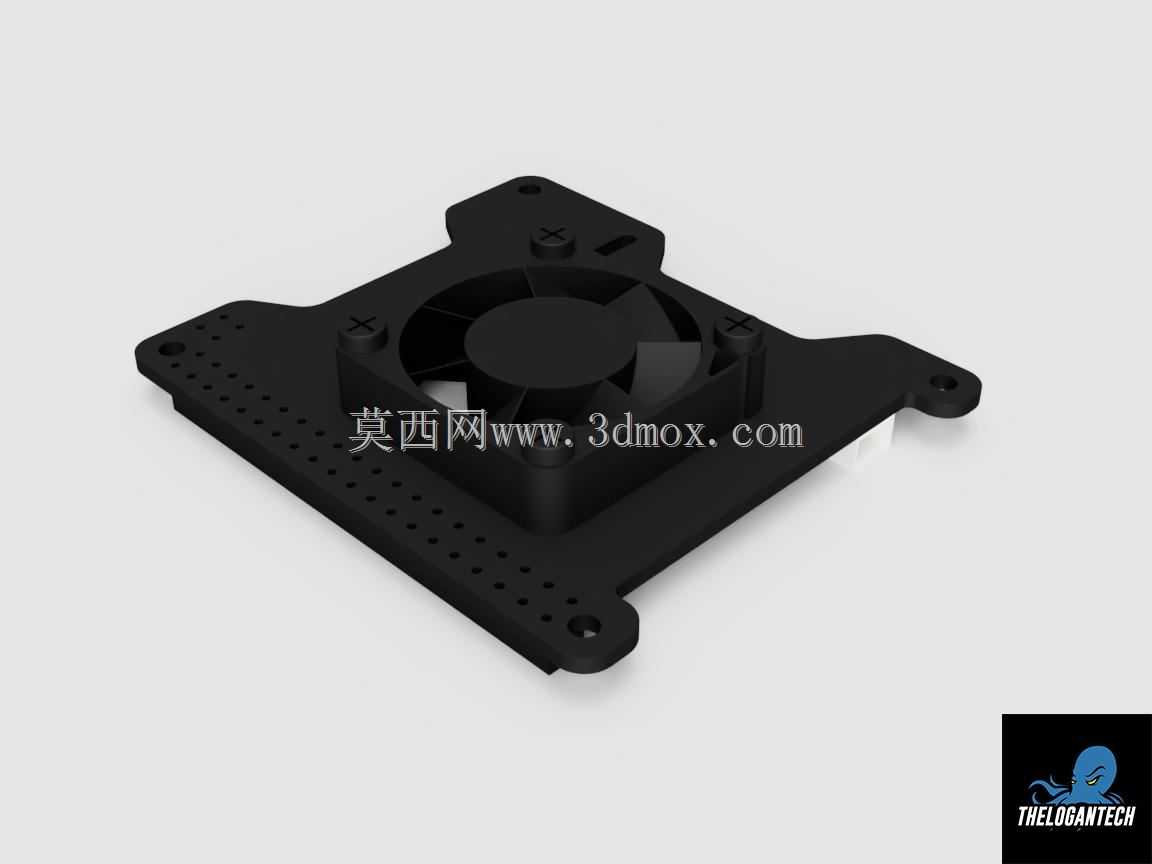

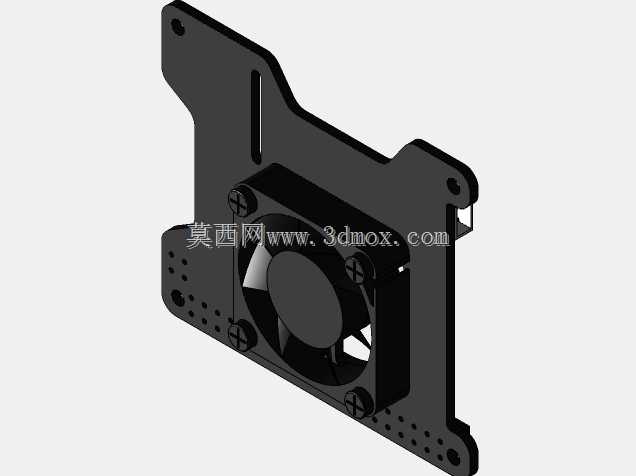

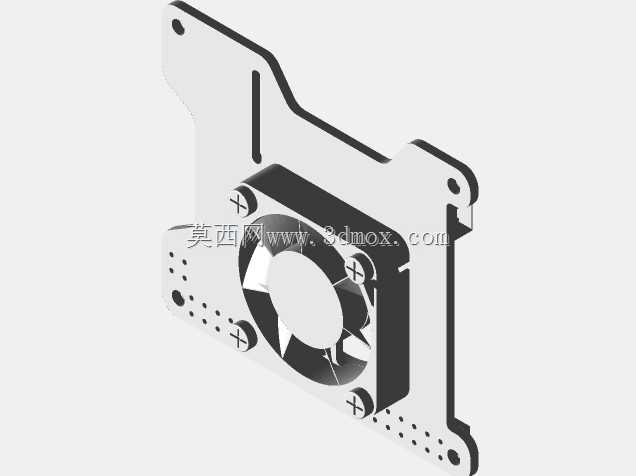

从实际安装边界来看，这款风扇帽的底座完全匹配树莓派4代的PCB轮廓，四个固定支脚的开孔位置精准对应板载的四个M2.5安装孔位，安装时只需要将支脚对准孔位，用配套的尼龙螺丝固定即可，不会和板载的USB接口、HDMI接口、以太网口、GPIO排针产生结构干涉，底座的厚度控制在合理范围内，安装后整体叠加高度不会超过常规树莓派保护壳的内部净空，既可以裸板使用，也能适配绝大多数第三方设计的树莓派通用外壳。底座上设计有阵列式通风孔，进风路径完全覆盖处理器核心、内存颗粒以及板载供电芯片的发热区域，不会出现散热盲区。

功能设计上，这款风扇帽没有采用简单的恒速运转方案，而是搭载了温度检测与转速调节逻辑，系统启动后会实时读取处理器的核心温度数据，根据温度区间动态调整风扇的供电占空比，在低负载、核心温度较低的场景下，风扇会维持低转速运转，把运行噪音控制在极低的水平，避免持续的风噪影响使用体验；当处理器负载升高、核心温度上升到设定阈值后，风扇会逐步提升转速，加大通风量，快速带走板载发热元件的累积热量，把核心温度稳定在安全工作区间内。这套温控逻辑支持用户根据自身的使用场景重新配置参数，比如对噪音敏感的场景可以拉高风扇启动的温度阈值，对散热要求高的长时间满负载场景，可以调整转速曲线让风扇提前介入散热，适配不同的使用需求。

从结构设计思路来看，这款风扇帽没有采用额外叠加散热片的冗余设计，而是直接通过风扇的直吹风道完成散热，整体结构紧凑，重量控制得当，安装后不会给树莓派的PCB板带来额外的结构应力，避免长期使用后PCB出现弯曲变形的问题。风扇的供电直接通过板载的GPIO针脚取电，不需要额外外接供电线路，走线简洁，不会因为多余的线材影响周边设备的插接。扇叶部分采用了动平衡优化设计，高转速运转时不会产生明显的振动，避免长期振动导致板载接插件接触不良的问题。

在实际的行业应用场景中，这类散热风扇帽可以广泛用在基于树莓派4代搭建的边缘计算网关、小型NAS存储设备、嵌入式视觉检测终端、物联网数据采集节点等需要7*24小时连续运行的设备上，解决密闭机柜内、高温环境下嵌入式单板的散热难题。相比被动式的金属散热片，主动温控散热的方案可以在环境温度较高的场景下依然维持稳定的散热效率，不会因为环境温度升高导致散热能力大幅衰减；相比普通的恒速USB风扇，温控调速的设计可以在散热效率和运行噪音之间取得更好的平衡，同时不需要占用额外的USB接口，节省单板本就有限的外接接口资源。

结构细节上，风扇的固定框架和安装底座采用一体化的结构设计，安装后风扇和PCB板之间保持合理的间隙，既保证进风的顺畅，也避免扇叶转动时碰到板载的贴片元件。底座的支脚做了圆角处理，安装时不会刮伤PCB表面的阻焊层，固定孔位周边做了加厚处理，多次拆装也不会出现柱体断裂的问题。通风孔的孔径经过优化，既保证足够的通风面积，也能阻挡较大的异物进入扇叶区域，降低扇叶被异物卡滞的风险。
