仿保时捷993风冷引擎造型离心冷却风扇

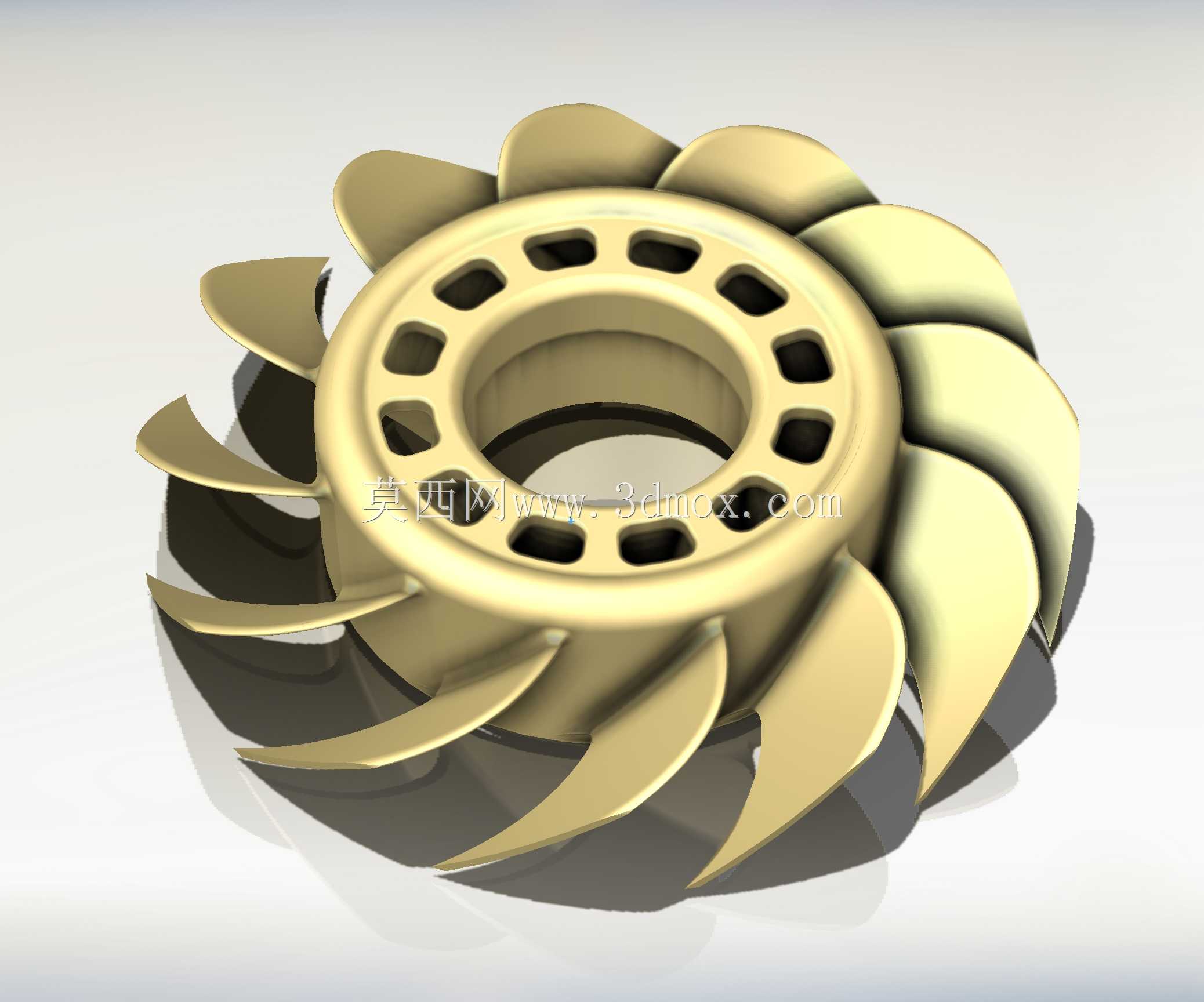

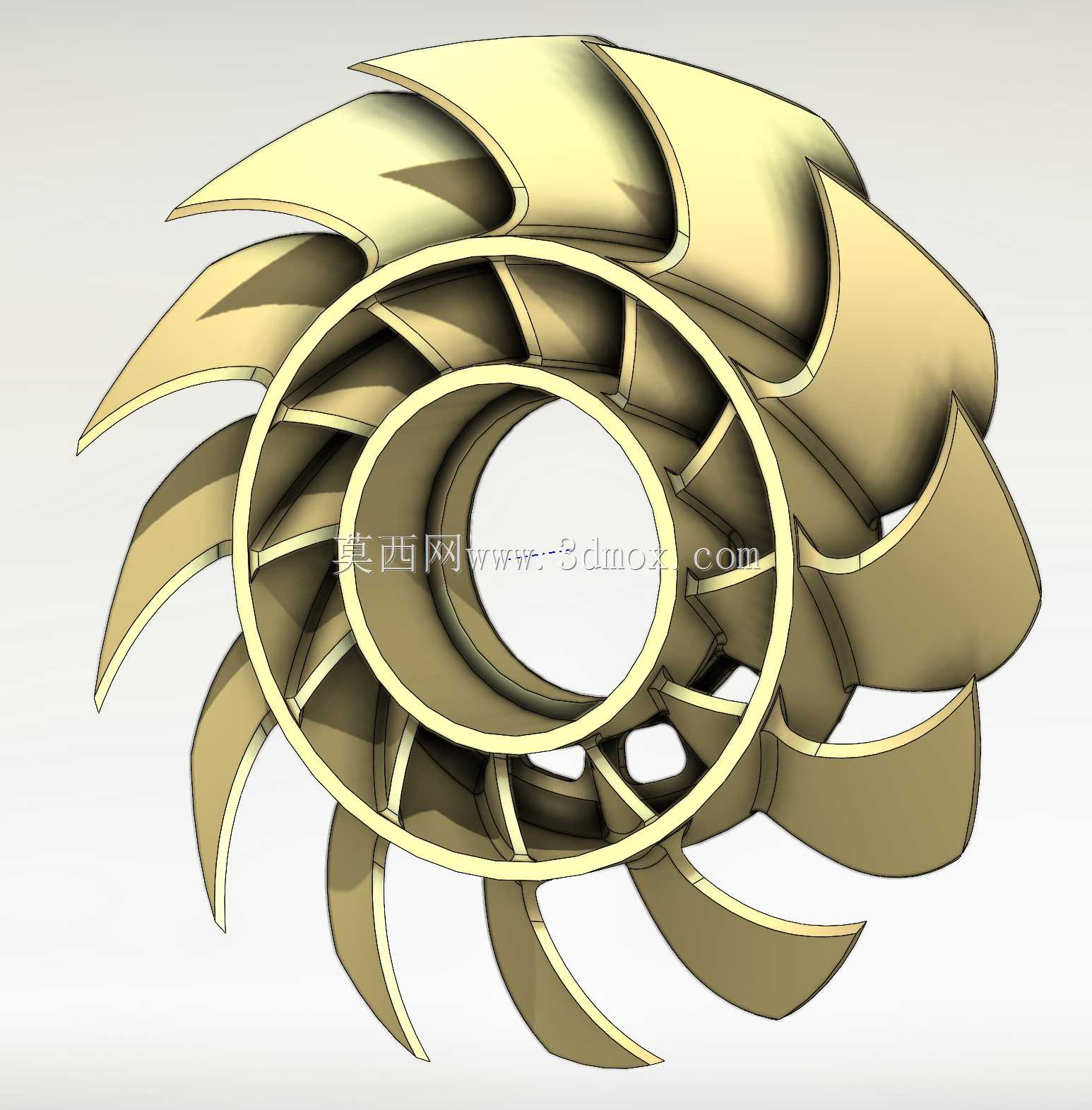

　　这款离心式冷却风扇的设计参考了经典风冷跑车的散热风扇构型，采用后弯式扭曲叶片布局，核心结构分为内环安装基座、中部导流环、外缘叶片组三个部分。内环基座设置12个均匀分布的腰型安装孔，可适配对应规格的螺栓紧固，安装孔的节圆尺寸与中心通孔直径经过匹配设计，能够直接对接风冷引擎的散热安装位，中心通孔预留了足够的轴系避让空间，不会与动力输出轴、传动部件产生运动干涉。中部导流环为等截面环形结构，一方面作为叶片的根部固定支撑，另一方面可以引导气流沿轴向进入后沿叶片径向甩出，减少进气端的紊流损失。

　　叶片采用空间扭曲曲面设计，从根部到外缘的弦长、安装角连续变化，根部安装角偏大以适配内环处较低的线速度，外缘安装角逐步收小，匹配外缘更高的圆周线速度，尽可能让整个叶片展向的气流攻角保持在高效区间，降低气流分离带来的能量损失。从实际应用场景来看，这类风扇最初的适配场景是水平对置风冷内燃机的散热系统，安装在引擎曲轴端，随曲轴同步旋转，将冷却气流导向引擎的散热鳍片组，带走气缸、缸头部位的工作热量，在没有水冷循环结构的风冷动力单元中，这类风扇是散热系统的核心动力部件，其风量、风压特性直接决定了动力单元的持续工作温度上限，若风扇效率不足，高负荷工况下很容易出现引擎过热、动力衰减甚至机件损坏的问题。除了经典风冷引擎的适配场景外，该风扇的构型也可迁移至其他需要紧凑空间内提供定向风冷的场景，比如小型工业设备的机柜散热、特种动力单元的辅助散热、定制化改装车辆的引擎舱散热等场景，其紧凑的轴向尺寸可以在狭窄的安装空间内完成布置，不需要占用过多的轴向安装余量。从结构设计的细节来看，叶片与内环、导流环的连接位置做了圆弧过渡处理，避免直角连接带来的应力集中问题，在高转速旋转工况下，过渡区域的应力水平会直接影响部件的疲劳寿命，圆弧过渡可以将应力峰值降低30%以上，适配持续高转速的工作需求。

　　叶片的外缘做了等厚切边处理，保证外缘的旋转轮廓度公差控制在合理范围内，避免旋转时与外围的导风罩发生刮蹭，导风罩与叶片外缘的间隙通常控制在2-5mm之间，间隙过大会导致气流回流损失，间隙过小则容易因为加工、装配误差出现运动干涉，设计时已经预留了合理的公差匹配余量。从气动特性来看，这款风扇的出风方向为径向离心式，相比轴流风扇可以提供更高的风压，适合在有散热鳍片、风道阻力较大的场景下使用，能够克服散热鳍片间的气流阻力，保证足够的冷却气流穿过鳍片间隙带走热量；但这类后弯叶片离心风扇的气动噪声相对偏高，在高转速工况下，叶片通过频率的噪声会比较明显，更适合对噪声容忍度较高、对散热效率要求优先的动力设备场景，若用于对噪声有严格要求的民用场景，还需要对叶片叶型做进一步的修型优化，比如调整叶片前缘的曲率、增加叶顶的锯齿结构等方式降低气动噪声。

　　安装边界方面，该风扇的轴向总厚度尺寸较小，整体为扁平式环形结构，安装时仅需要保证内环安装面与安装基座的端面平行，螺栓按照对角顺序紧固即可，不需要额外的定位工装，安装孔的腰型设计也允许一定的安装位置调整量，降低了装配时的对位难度。叶片的曲面造型采用连续曲率的NURBS曲面构建，曲面的G2连续性保证了加工时的顺滑度，不管是采用3D打印做样件验证，还是采用注塑、压铸工艺做批量生产，都可以保证叶片型面的精度，避免因为型面台阶、曲率突变带来的额外气动损失与噪声。在实际选型适配时，需要匹配对应的转速区间，该风扇的叶片强度设计适配的最高转速与民用车辆引擎的最高转速区间匹配，若用于更高转速的工业场景，还需要对叶片根部的强度做进一步的校核，调整叶片的厚度分布或者更换更高强度的材料，避免高转速下的叶片断裂失效。
