GarminVaria自行车雷达鞍座导轨安装支架

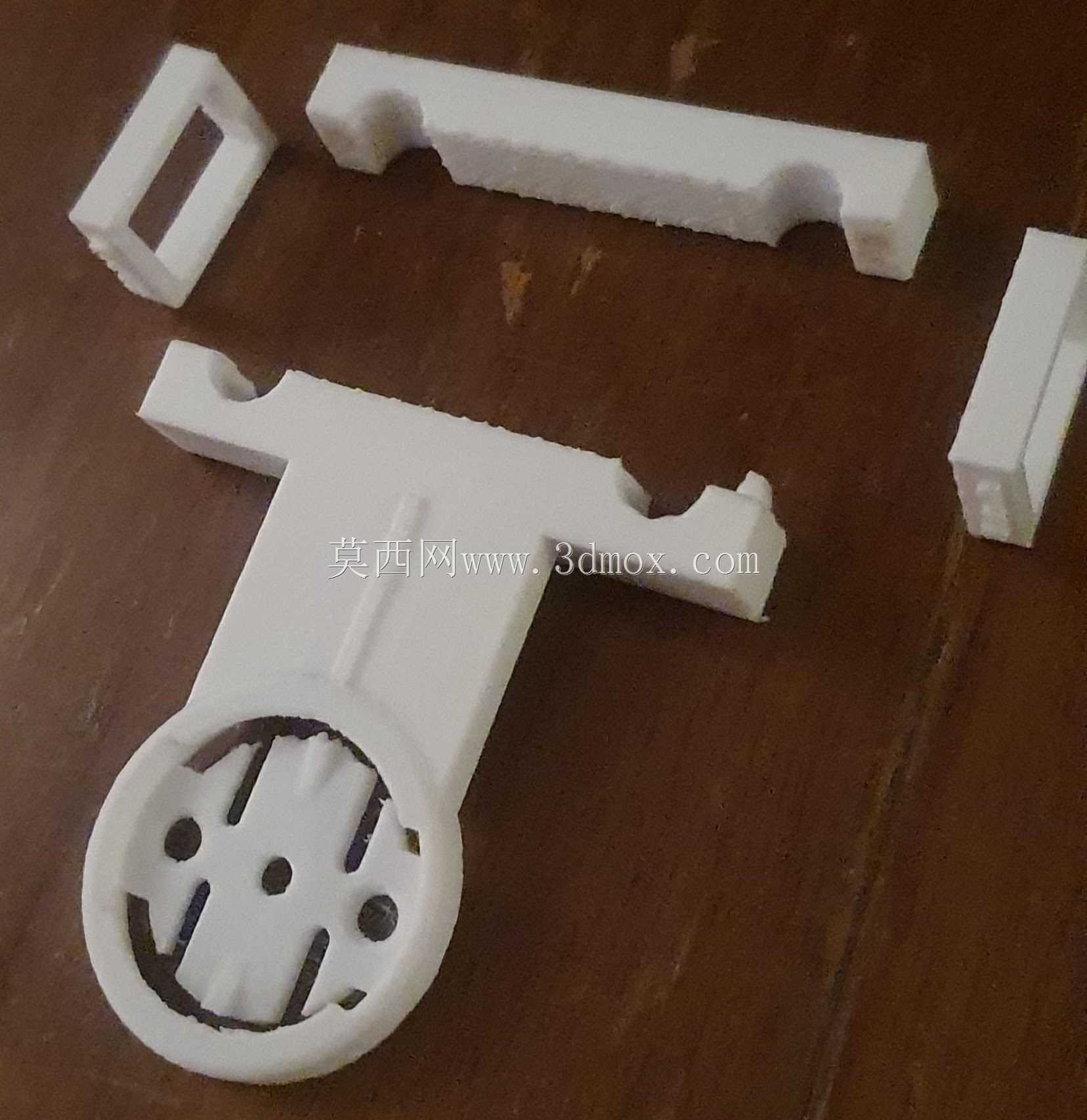

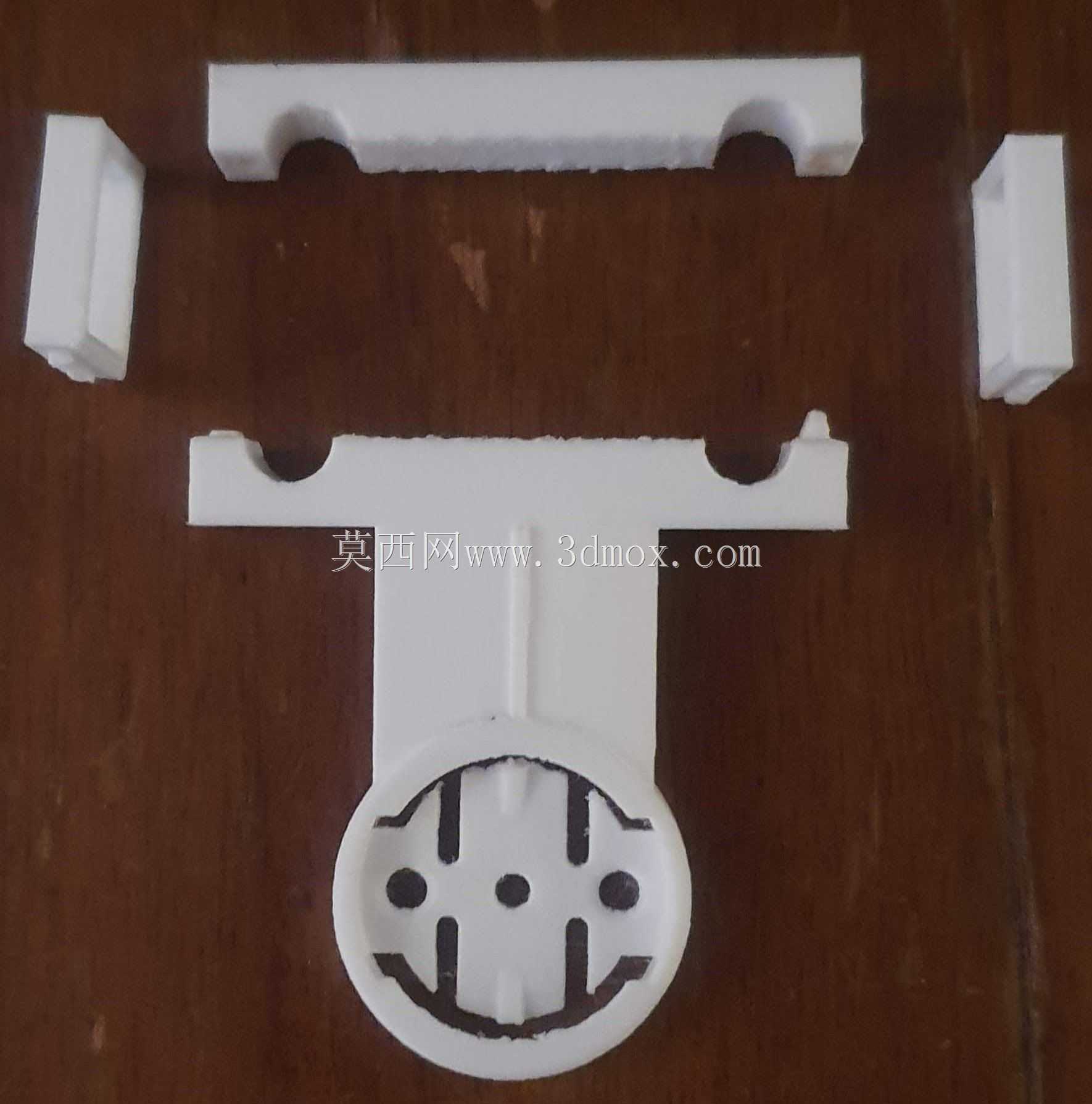

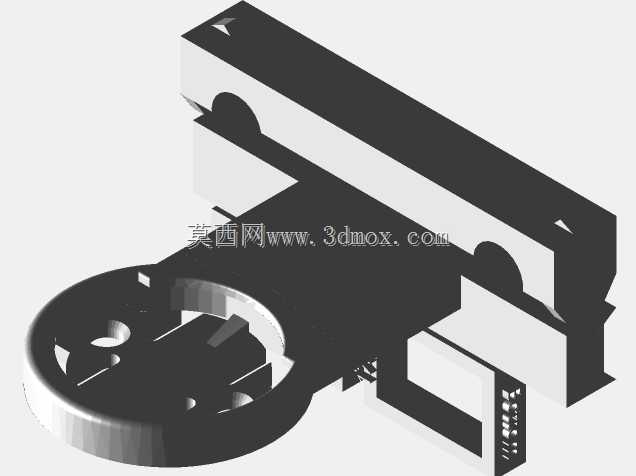

　　在日常骑行尤其是公路车长途骑行、通勤夜骑的场景中，后置雷达或警示尾灯的安装稳定性直接关系到骑行者的后方路况感知能力，传统座杆安装方式不仅会挤占座杆空间，在部分异型座杆、带避震结构的座杆上还会出现夹装不牢、角度偏移的问题，这款适配Garmin Varia系列设备的鞍座支撑支架，正是针对这类安装痛点设计的专用固定结构。从结构设计逻辑来看，这款支架没有采用传统的环抱式夹装结构，而是直接匹配自行车鞍座下方的标准导轨安装空间，支架上部设置两个对称的半圆卡槽，刚好可以卡入鞍座的两根平行金属导轨，卡槽的开口尺寸适配市面主流的7mm直径圆形鞍座导轨，安装时不需要额外拆卸鞍座，只需要松开鞍座的固定螺丝，将支架卡槽卡入导轨后调整位置再锁紧即可，安装效率远高于传统座杆夹装方案。

　　支架下部的连接端采用了标准的Quarter Turn快拆卡口结构，这种四分之一转快拆结构是佳明系列骑行外设的通用接口，除了适配Varia系列的雷达尾灯、普通警示尾灯之外，所有兼容该快拆标准的骑行外设都可以直接卡入安装，不需要额外的转接配件。考虑到不同鞍座导轨的尺寸公差、以及长期使用中可能出现的松动问题，设计时在夹装位置预留了橡胶垫填充空间，夹装时可以在导轨与支架卡槽之间垫入2mm厚、4mm宽的小块橡胶片，橡胶片可以从废弃的自行车内胎上裁切获得，既可以填充间隙避免支架在颠簸路面出现滑动移位，还可以避免硬质塑料支架直接接触金属导轨造成的漆面磨损、异响问题。

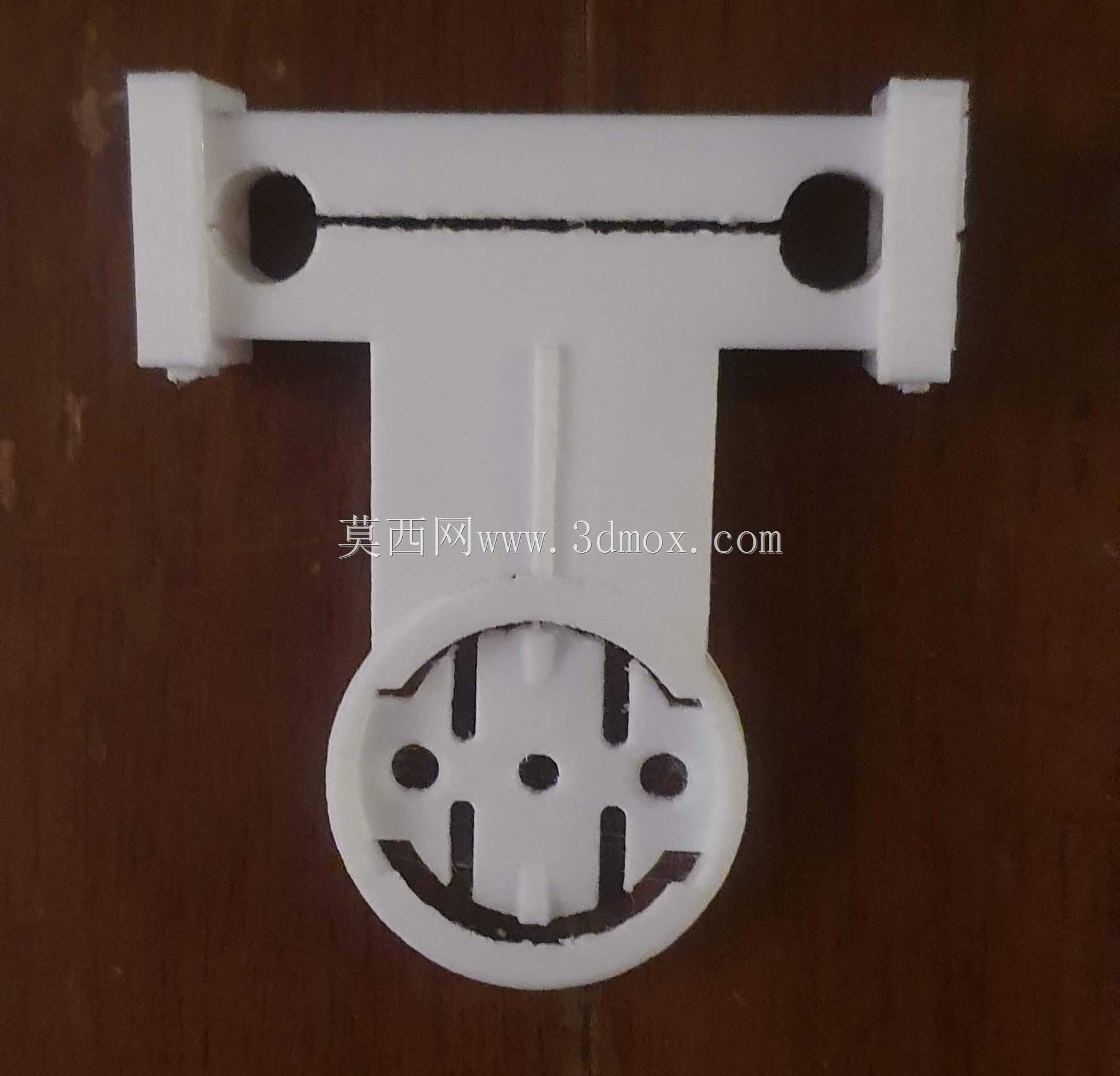

　　支架的安装方向有明确的限位设计，标注BOTTOM的一侧需要朝向地面方向，安装完成后支架两侧的外延结构需要超出鞍座弓的连接位置17mm，这个尺寸设计是为了让下部安装的雷达或尾灯能够避开鞍座本体的遮挡，保证雷达信号的发射与接收不会被鞍座内部的金属结构、坐垫填充材料干扰，同时让尾灯的警示光线能够无遮挡地向后方投射，避免被鞍座挡住光线形成后方视觉盲区。从结构强度来看，整体采用一体化的塑料结构设计，上部的两个夹装臂之间设置了连接筋，避免夹装时受力过大导致臂体开裂，下部的快拆卡口位置做了加厚处理，快拆卡槽的内部设置了定位凸点，设备卡入旋转到位后会发出明确的卡位反馈，避免骑行过程中震动导致设备松脱掉落。

　　在实际使用场景中，这款支架可以将后置设备的安装位置隐藏在鞍座下方，不会额外增加风阻，也不会因为突出座杆侧面导致停车时磕碰周边物体，相比座杆安装的方案，鞍座下方的位置震动幅度更小，能够有效降低雷达设备因为长期震动出现的接触不良、内部元件损坏的概率。设计时还考虑了不同鞍座的安装位置差异，支架的上部夹装位置预留了足够的前后调整空间，用户可以根据自己的鞍座前后位置、坐垫角度，调整支架在导轨上的固定位置，保证下部安装的设备始终保持水平状态，让雷达的探测角度、尾灯的照射角度处于最优工作区间。针对部分带避震结构的软尾自行车、折叠车的鞍座结构，这款支架的夹装臂长度做了针对性优化，不会因为鞍座避震结构的上下活动出现干涉，在避震压缩的全行程范围内，支架都不会和鞍座的固定座、车架后上叉结构发生碰撞。整个支架没有多余的外露结构，所有边角都做了圆角处理，避免安装调整时划伤手部，也不会刮蹭骑行裤的面料。
