适配树莓派4B的3.5寸触摸屏安装外壳

在桌面级FDM3D打印机的主控改装场景里，不少玩家会选择树莓派4B作为上位机，搭配通用3.5英寸电阻触摸屏实现脱机控制、参数实时调整的操作需求，这款外壳正是针对这类改装场景做的结构适配，解决裸板安装、屏幕固定、散热不足、配件收纳的实际痛点。

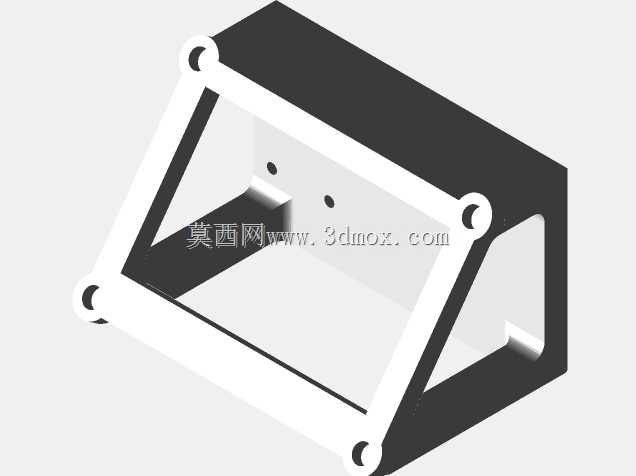

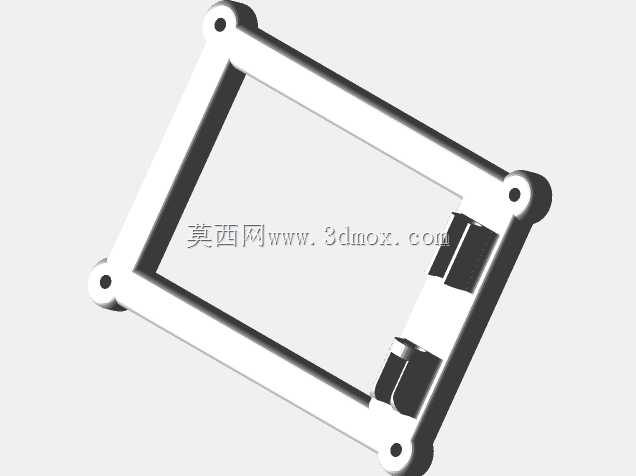

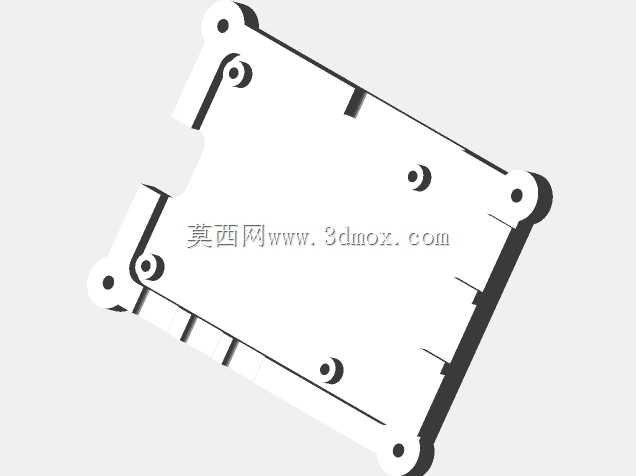

从安装适配逻辑来看，外壳背部的支架结构完全匹配V型槽铝型材的安装标准，依靠T型螺母就能完成和打印机框架型材的快速固定，不需要额外打孔破坏原有设备结构；屏幕与外壳的固定位采用M3平头螺钉锁紧，螺钉头完全沉入支架角落的凹槽内，不会出现凸起剐蹭线材、干涉屏幕贴合的问题，安装后屏幕正面和外壳边框齐平，操作触控时不会出现硌手的情况。

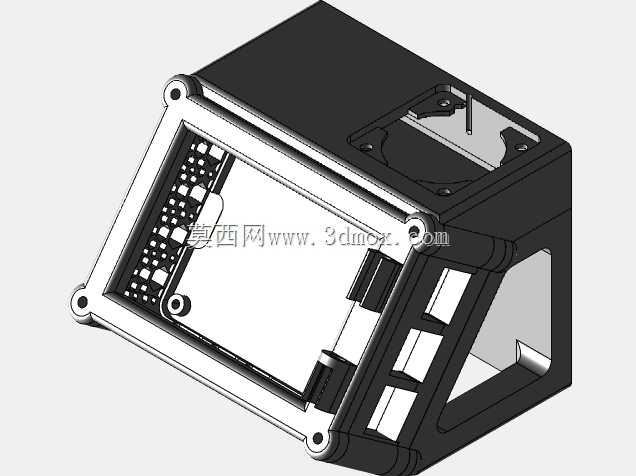

散热结构是这款外壳设计的核心考量点，树莓派4B在长时间运行3D打印切片、实时监控任务时核心发热明显，外壳专门预留了独立的40mm风扇安装风道，适配常规12V规格的4010轴流风扇，风道走向直接对准树莓派的核心主控、内存颗粒等发热区域，进风从屏幕侧方的格栅孔进入，热风直接从背部风道排出，不会在壳体内形成积热涡流，长时间连续打印作业也能把主控温度控制在合理区间，避免过热降频影响打印任务稳定性。

考虑到电阻触摸屏需要搭配触控笔操作的使用习惯，外壳侧边专门设计了独立的触控笔插槽，插槽做了轻微的过盈配合结构，触控笔插入后不会因为打印机运行的振动脱落，取用的时候只需要轻拔就能取出，不用额外找地方收纳触控笔，避免小配件丢失。

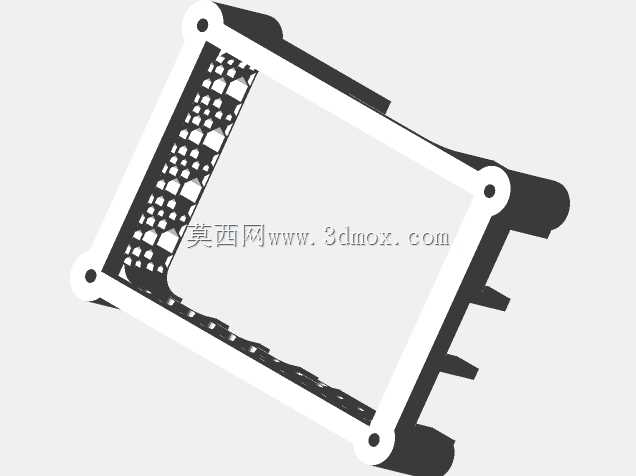

结构细节上，外壳的屏幕安装位做了0.2mm的台阶限位，屏幕放入后不会出现前后窜动，边框的格栅开孔既兼顾了进风需求，也能避免大尺寸杂物掉落到壳体内部接触电路板；所有安装孔位都做了0.1mm的公差补偿，3D打印完成后不需要额外打磨就能直接装配，螺丝可以顺畅拧入对应孔位。

安装边界方面，这款外壳适配的通用3.5寸树莓派显示屏安装孔距为标准75mm间距，背部支架的铝型材卡槽适配2020规格V型槽铝型材，安装后整体突出型材表面的厚度仅为32mm，不会和打印机的X轴、Z轴运动部件形成运动干涉，哪怕是打印尺寸较小的桌面级3D打印机，也能找到合适的安装位置，不会占用过多的设备外部空间。

实际使用中，这款外壳除了适配设计时针对的Sovol SV01机型，只要是采用2020V型槽铝型材框架的桌面级FDM3D打印机，都能通过调整T型螺母的位置完成安装，不需要修改外壳结构；壳体内部预留了足够的线材走线路径，屏幕排线、树莓派供电线、风扇线材都能顺着壳体内部的走线槽排布，不会出现线材挤压、被运动部件剐蹭的问题，整体装配完成后外观整洁，没有多余线材外露。
