聚变原理设计涡轮机叶轮结构

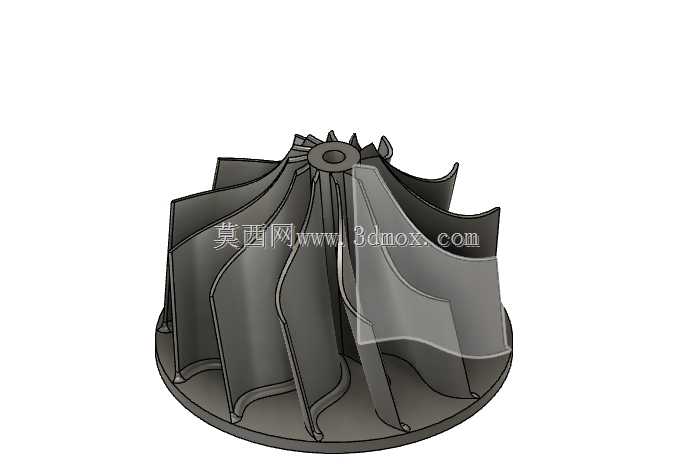

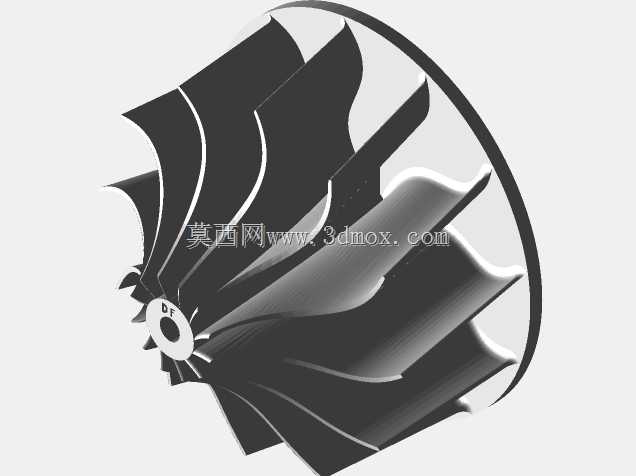

在流体动力转换类设备的核心部件设计中，涡轮转子始终是决定能量转换效率的核心载体，这款基于聚变工况思路设计的涡轮机叶轮，跳出了常规涡轮叶片的气动布局逻辑，针对高密度、高流速工质的能量捕获需求做了针对性的结构优化。从实际应用场景来看，这类结构的涡轮转子既可以适配小型分布式动力单元的能量回收段，也能作为特种工质循环系统的动力输出部件，在小尺寸空间内实现更高的工质动能捕获率，相比常规等曲率叶片的涡轮结构，其叶片型线采用了变曲率扭曲设计，从轮毂端到轮缘端的叶片安装角呈非线性变化，能够适配不同半径位置的工质流速差，减少叶道内的涡流损失。

设计过程中首先考虑的是安装边界的适配性，叶轮整体采用轮盘与叶片一体化的结构形式，中心定位孔采用标准台阶孔设计，可直接与对应规格的传动轴配合，通过端面键槽传递扭矩，不需要额外设计转接法兰，能够直接嵌入现有涡轮机的安装腔体，轮缘位置做了薄边处理，在保证叶片根部强度的前提下尽可能降低转子整体转动惯量，提升设备动态响应速度。叶片的数量经过流场仿真迭代确定，相邻叶片之间形成的收敛型流道能够引导工质沿叶片型线平滑转向，将工质的动能尽可能多的转化为转子的旋转机械能，叶片前缘做了小圆角钝化处理，避免高流速工质夹带微小颗粒时对叶片前缘造成冲蚀磨损，延长部件的连续运行寿命。

从功能特性来看，这款涡轮叶轮的叶片型线充分考虑了变工况运行的适应性，在工质流量波动30%的区间内依然能够保持较高的能量转换效率，不会因为工况偏移出现明显的效率陡降。叶片与轮盘的过渡位置采用大圆角平滑衔接，消除了应力集中点，在高速旋转时能够承受更大的离心载荷，不需要额外做加厚处理就可以满足额定转速下的强度要求，整体重量比同功率等级的常规涡轮叶轮低15%左右，能够降低支撑轴承的负载，减少设备运行过程中的振动噪声。

在实际选型适配过程中，需要注意叶轮与壳体之间的间隙控制，轮缘与壳体内壁的单边间隙建议控制在叶轮直径的千分之二到千分之三之间，间隙过大会造成工质泄漏损失，降低整体效率，间隙过小则容易因为转子的热胀冷缩或者运行振动出现刮蹭故障。中心安装孔的配合公差建议选用H7/k6的过渡配合，既能够保证装配时的定位精度，也方便后期维护时的拆卸更换，传动轴上的定位台阶需要与叶轮轮毂端面紧密贴合，避免高速旋转时出现轴向窜动。

这类涡轮结构的设计思路打破了常规涡轮叶片的等截面设计逻辑，借鉴了聚变装置中高温高压工质的导流思路，将大扭曲度叶片的优势融入小尺寸涡轮转子设计中，在有限的尺寸空间内提升了能量转换效率，适合应用在对部件重量、安装空间、响应速度都有较高要求的特种动力场景，比如小型移动动力单元、闭式循环能量回收系统、特种工质膨胀机等设备中，能够在不增加设备整体体积的前提下提升动力输出功率，降低单位功率的重量占比。建模过程中对叶片的型线曲率做了连续曲率检查，保证整个叶片表面没有曲率突变点，既能够减少工质流动过程中的附面层分离，也方便后续的加工制造，不管是采用五轴铣削加工还是精密铸造，都能够保证型面的加工精度，不需要做过多的后期修型就可以达到设计的气动性能要求。
