保时捷964车型改装空气箱结构设计

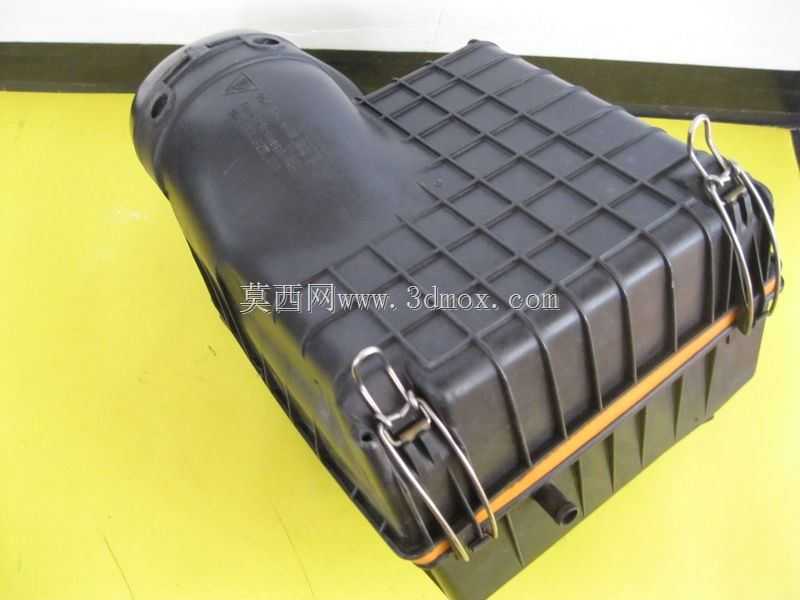

　　在老款车型进气系统改装作业中，空气箱作为进气路径的核心导流部件，其结构合理性直接影响发动机进气效率与舱内布局适配性，本次设计的空气箱替换件针对保时捷964车型开发，完全匹配原厂安装点位，无需额外改动周边管路与固定结构即可完成替换。从实际使用场景来看，该部件安装于发动机舱进气端，承担进气导流、初步整流的作用，相比原厂封闭结构，设计阶段通过调整箱体内部腔体容积与开口角度，降低进气路径的涡流损耗，让更多空气顺畅流入进气歧管，满足高转速工况下的进气量需求，适配日常街道行驶与轻度赛道驾驶的进气需求。

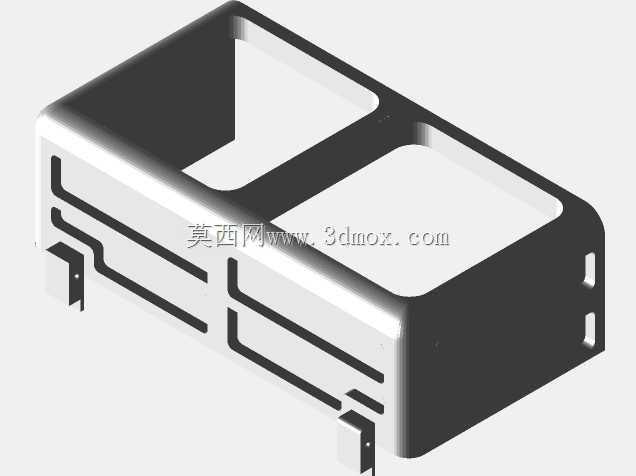

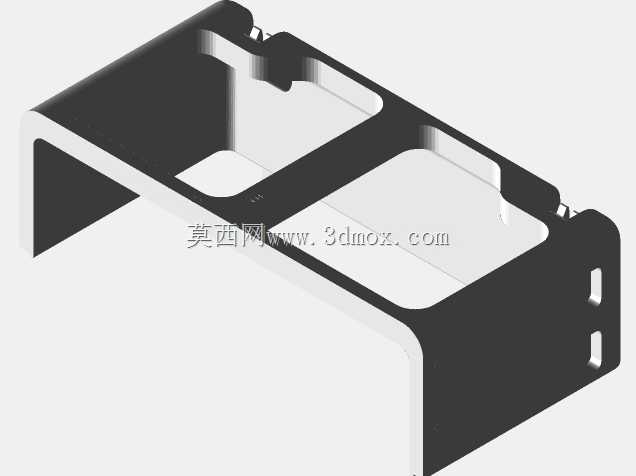

　　结构设计上采用分体式布局，将整体箱体拆分为两个独立部件，拆分位置选在箱体加强筋的交汇位置，既保证拆分后单个部件的结构刚性，避免打印或注塑生产时出现翘曲变形，也能适配消费级FDM设备的成型尺寸，无需大尺寸工业级设备即可完成单件生产，降低小批量试制的门槛。箱体四周的卡扣结构完全参照原厂空气箱的连接点位设计，卡扣的卡接深度、倒角角度与弹性变形量都经过反复校核，安装时可直接卡入原车对应固定位，卡接后配合面贴合间隙控制在0.2mm以内，避免行驶过程中出现松动异响，同时保证进气路径的密封性，减少未经过滤的空气从缝隙漏入的风险。

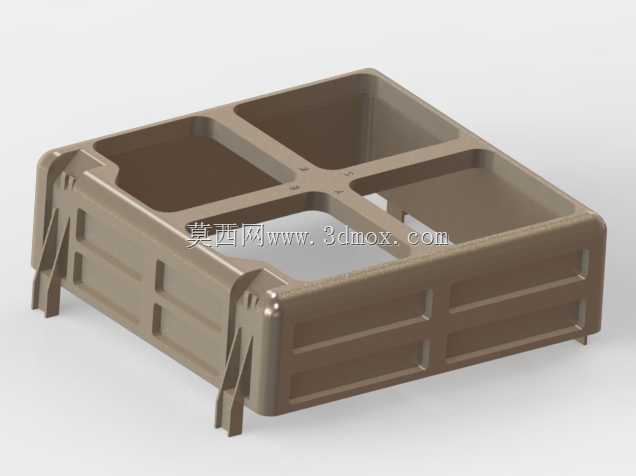

　　外形尺寸方面，整体外轮廓完全沿用原厂空气箱的安装边界，长宽高尺寸与原车部件保持一致，不会与周边的电瓶、线束、冷却管路产生干涉，安装后发动机舱盖可正常闭合，无需调整舱内其他部件的位置。箱体表面设置的纵横加强筋，在不增加整体壁厚的前提下提升了箱体的结构强度，抵御发动机舱内的温度交变与振动冲击，避免长期使用后出现开裂变形。内部腔体采用平滑过渡的曲面设计，没有突兀的直角结构，减少进气过程中的气流阻力，四个分隔的腔室对应不同的进气导流路径，可对流入的空气进行初步整流，让气流更均匀地流向后续的空气滤芯与节气门位置。

　　在安装适配性上，部件的所有安装定位面都做了公差匹配设计，定位柱的尺寸公差控制在±0.1mm，安装时可直接对位卡入，无需额外打磨调整，分体部件之间采用止口结构配合，拼接后配合面平整，可通过常规的密封胶或卡扣实现拼接固定，保证整体结构的完整性。从工程落地角度来看，该结构既满足了改装场景下提升进气效率的需求，又兼顾了小批量生产的工艺可行性，不需要复杂的模具结构即可完成生产，对于老款车型的配件复刻与性能改装来说，这类结构设计能够在保证安装适配性的前提下，实现功能层面的优化升级，避免了通用改装配件需要大幅改动原车结构的问题，也解决了老款车型原厂配件停产难以采购的痛点。
