车载蓝牙FM收音MP3解码播放模块

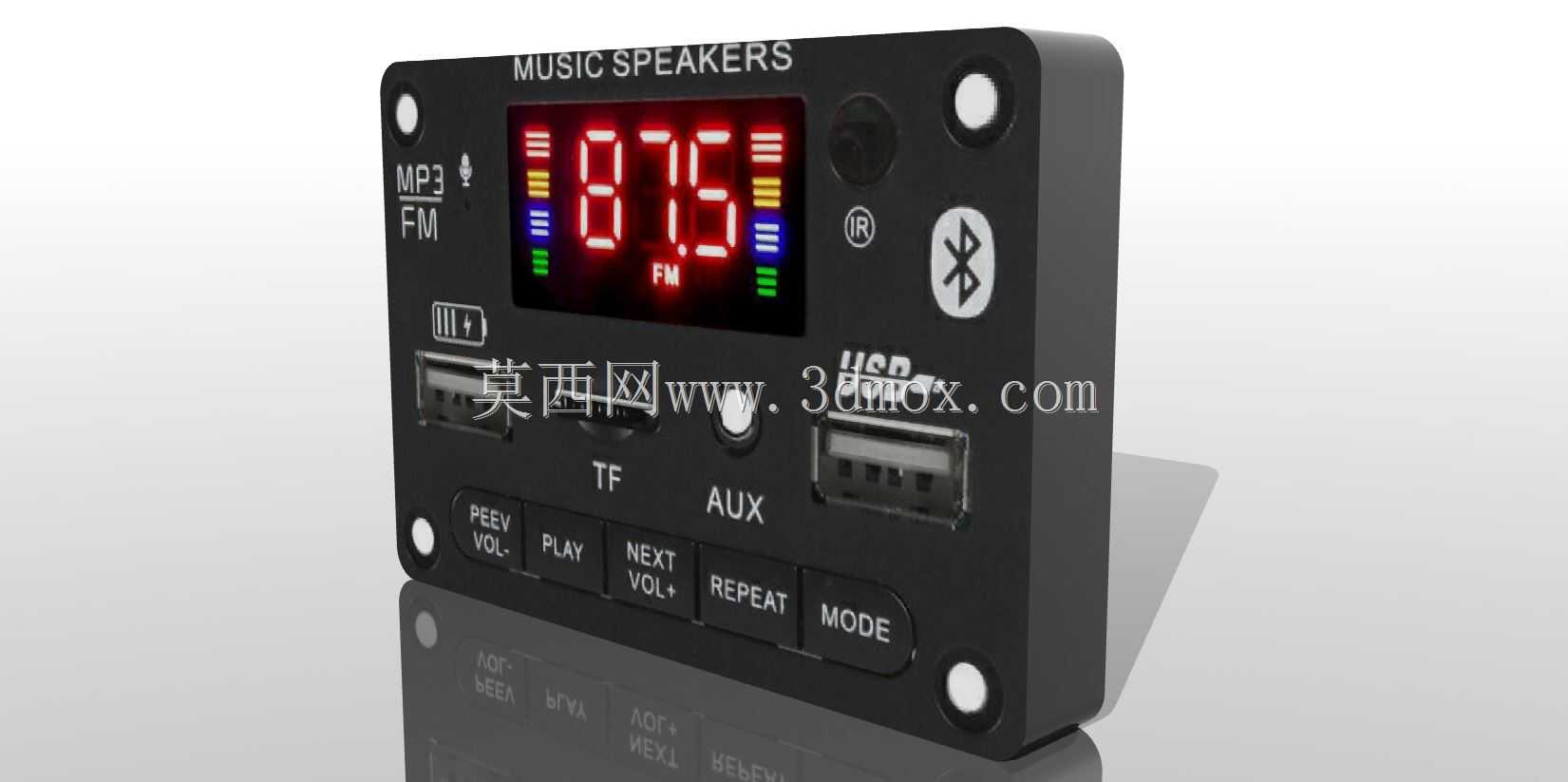

　　在车载影音改装、小型桌面音响DIY、户外便携音箱开发这类场景里，这类集成式音频解码播放模块是出镜率极高的核心部件，不用单独拆分收音、解码、蓝牙通讯、接口拓展的电路，单块板卡就能覆盖绝大多数日常音频播放需求，对结构设计人员来说，只需要预留好对应的安装位、接口避让空间，就能快速完成整套音频系统的硬件搭载，大幅缩短项目开发周期。从实际使用维度看，这块模块整合了FM调频收音、蓝牙无线音频传输、USB存储设备直读、TF卡本地音频解码、AUX有线音频输入五大核心功能，面板上的数码管显示屏可以实时显示FM收音频率、播放状态、工作模式，侧边的蓝牙标识区域对应无线配对状态提示，收音状态下屏幕两侧的电平指示灯会同步显示信号强度，播放本地音频时则会同步展示音频动态电平，给使用者直观的状态反馈。

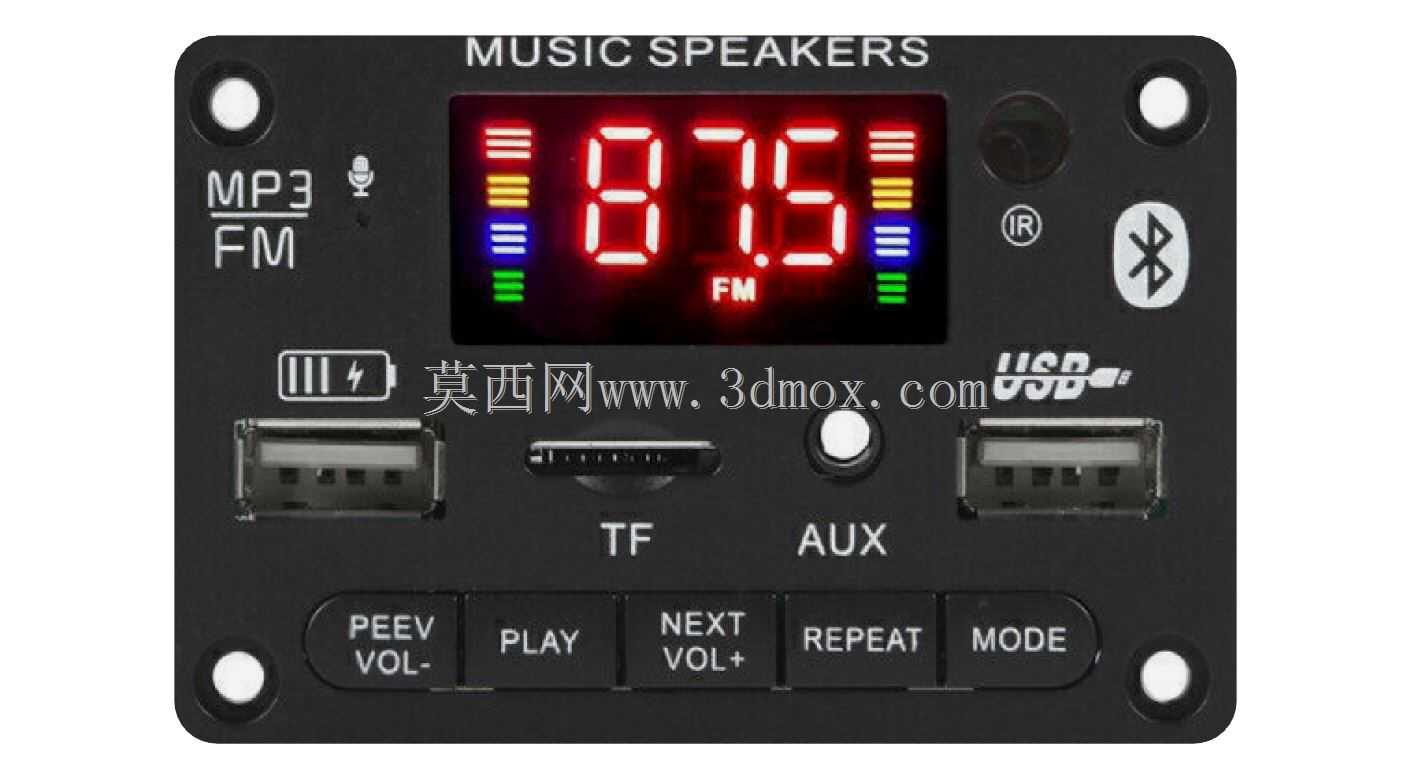

　　设计层面，整块板卡采用矩形面板布局，四个角预留了标准的螺丝安装孔位，安装时不需要额外设计复杂的卡扣结构，直接通过M3规格的螺丝就能将模块固定在设备面板的预留开孔内，面板上的接口布局完全遵循日常操作的人机逻辑：靠上位置预留了麦克风开孔，支持蓝牙通话场景下的声音拾取；中部横向排布两个USB-A接口，既可以插U盘读取音频文件，也能对外输出5V电源给小型数码设备供电；TF卡槽采用内沉式设计，插卡后不会突出面板表面，避免日常使用中误碰导致存储卡脱落；3.5mmAUX接口布置在TF卡槽旁，方便用户外接其他有线音频输出设备。下方的物理按键采用横向等距排布，从左到右依次是上一曲/音量减、播放/暂停、下一曲/音量加、循环模式切换、工作模式切换，按键采用凸起式硅胶材质，按压行程适中，盲操作时可以通过按键表面的凹凸标识快速区分功能，不需要低头查看面板。面板上的蓝牙标识旁预留了状态指示灯开孔，配对时会闪烁提示，连接成功后保持常亮，FM天线接口隐藏在板卡背面，安装时只需要将配套的天线引线引到设备外壳信号无遮挡的位置即可，不需要在面板上额外开孔破坏外观整体性。

　　做结构适配的时候需要注意，面板的安装开孔尺寸要和板卡的外轮廓预留0.2-0.3mm的安装间隙，避免公差累积导致板卡无法装入；板卡背面的元器件高度要提前测算，和设备内部的其他结构件、电池、功放板预留至少3mm的安全间隙，避免元器件挤压短路；接口位置的避让空间要足够，比如USB接口要预留出U盘插入后的深度空间，至少要留出35mm的纵深，避免U盘插到底后和内部结构干涉；TF卡槽的位置要对应预留插拔的操作空间，不能被其他结构件挡住卡槽入口；按键的位置要和设备外壳的按键帽位置精准对正，偏移量不能超过0.5mm，否则会出现按键卡滞、按不动的问题。

　　实际装车或者装到DIY音箱里的时候，这个模块的供电直接接5V直流电源即可，不需要额外的电压转换电路，和常见的小型数字功放板匹配度极高，音频输出直接对接功放板的输入端口就能完成整套音频系统的搭建，FM收音的灵敏度足够满足日常城市内的电台接收需求，蓝牙传输距离在无遮挡的环境下可以达到10米，覆盖普通家用车厢、小型桌面场景完全足够，支持MP3、WMA格式的音频文件解码，日常使用的兼容性足够应对绝大多数普通用户的需求。面板上的数码管采用红色高亮显示，白天强光下也能清晰看清显示内容，晚上使用时亮度不会过于刺眼，不会对驾驶视线造成干扰，屏幕两侧的电平指示灯采用多色分段设计，不同信号强度对应不同颜色的灯组点亮，视觉反馈清晰直观。
