桌面级FDM熔融沉积小型3D打印设备

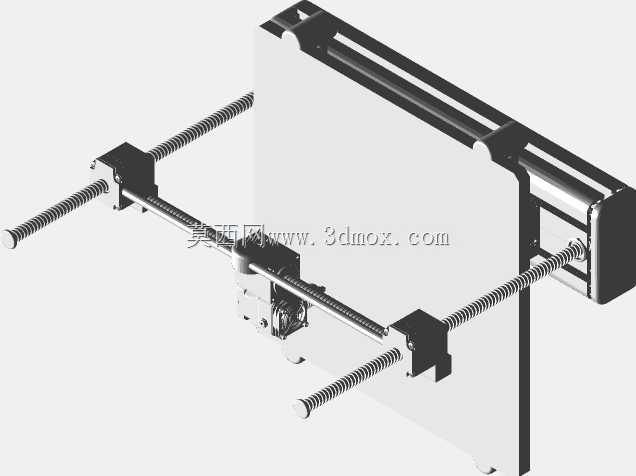

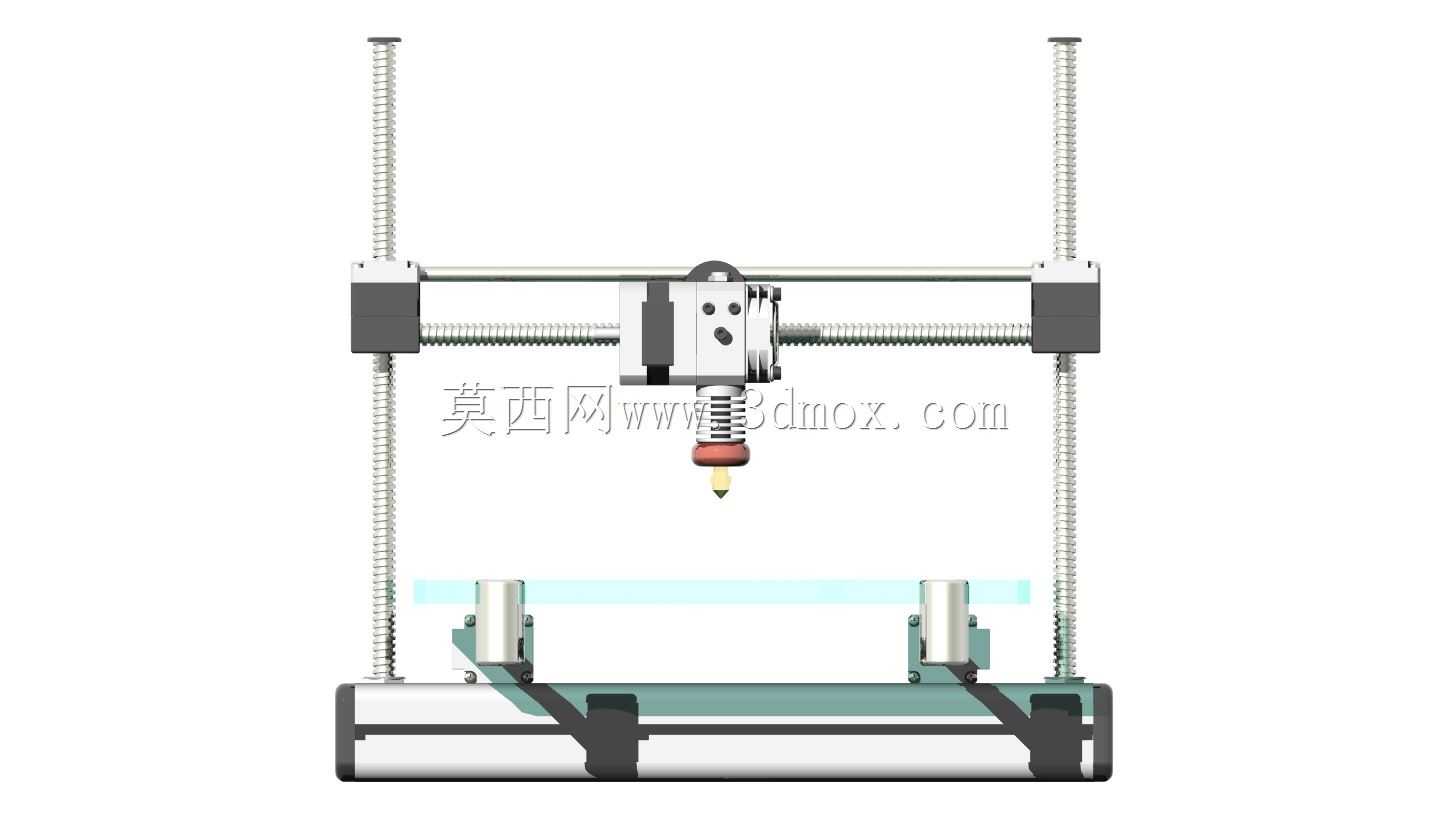

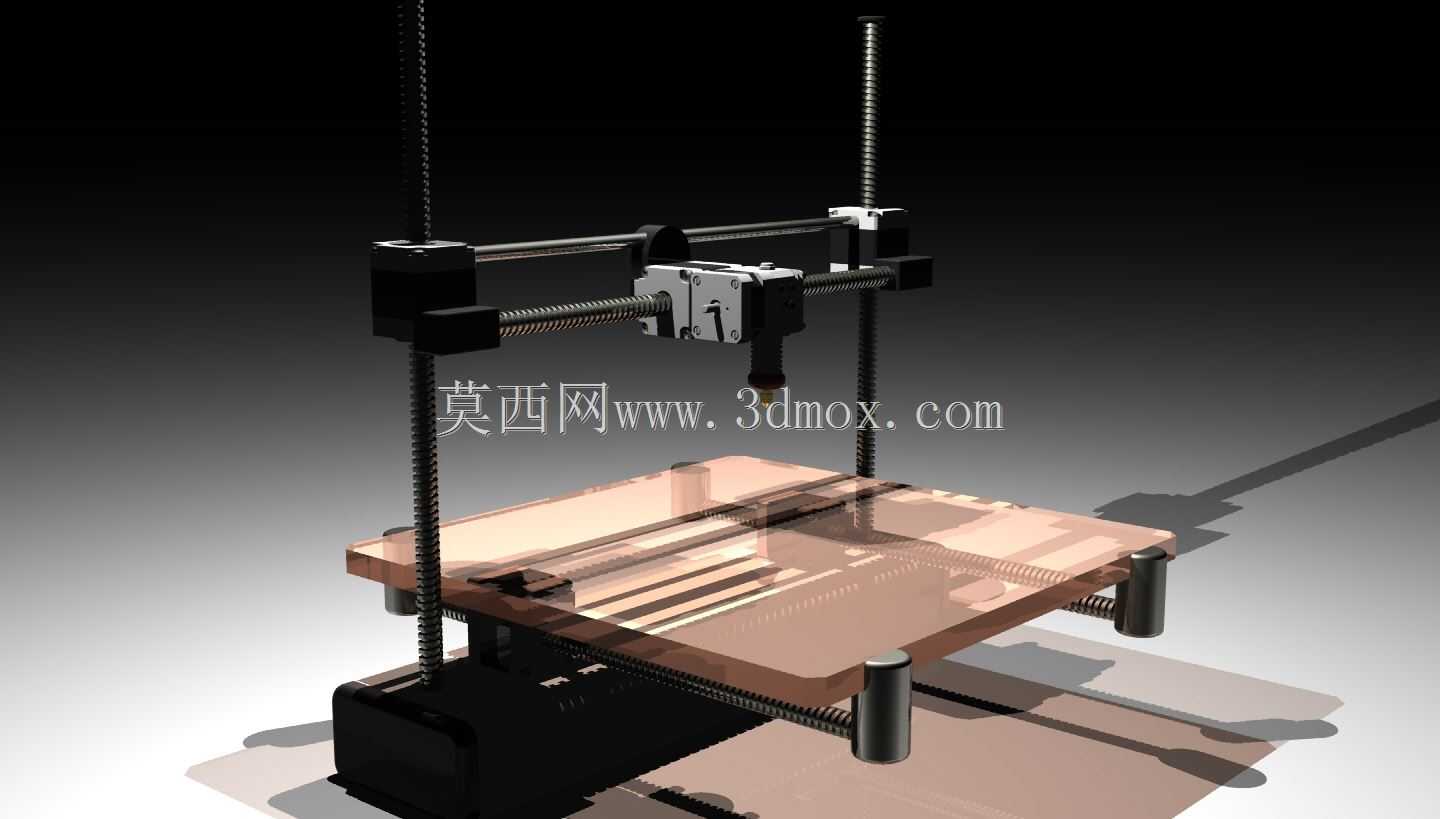

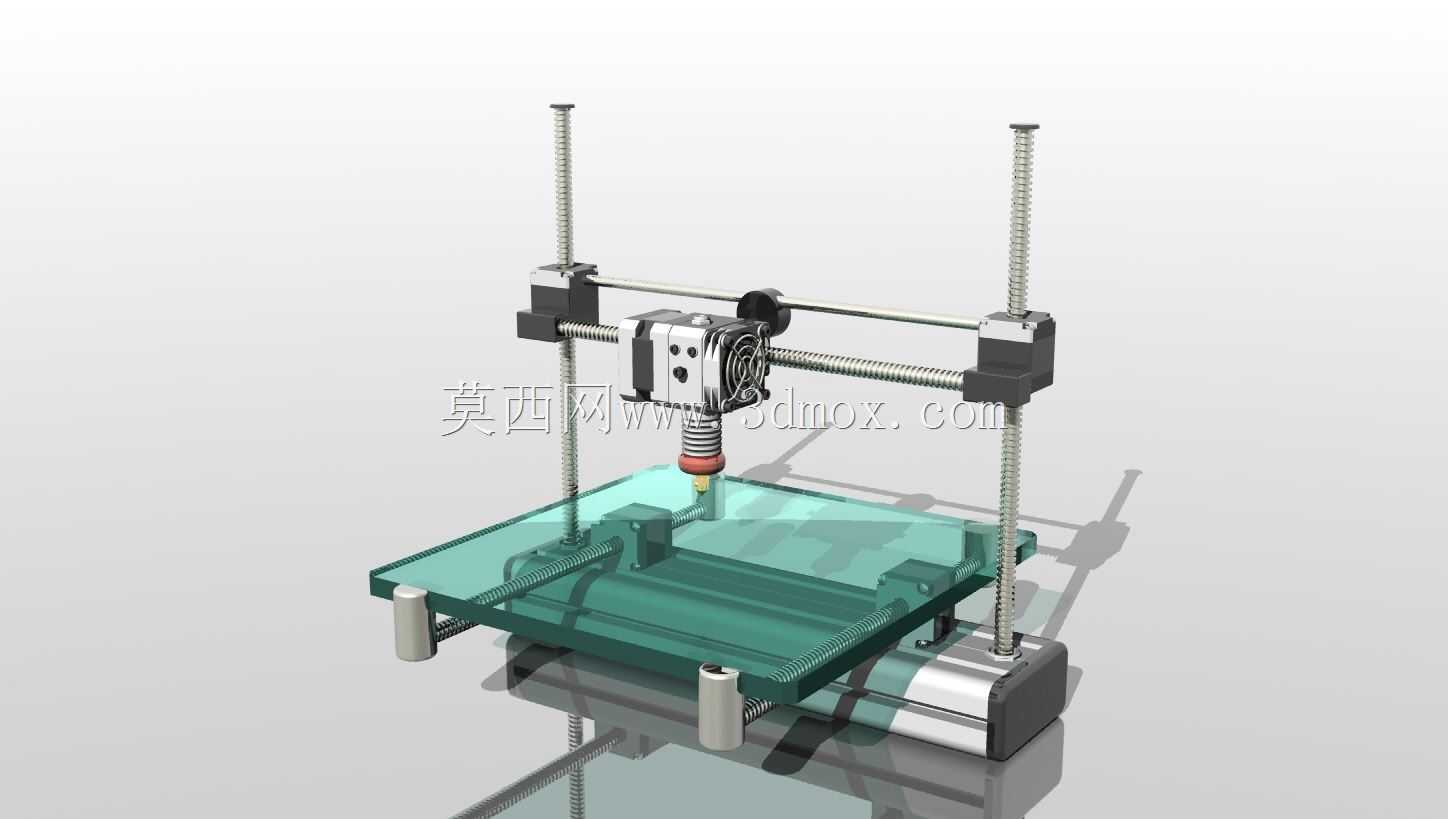

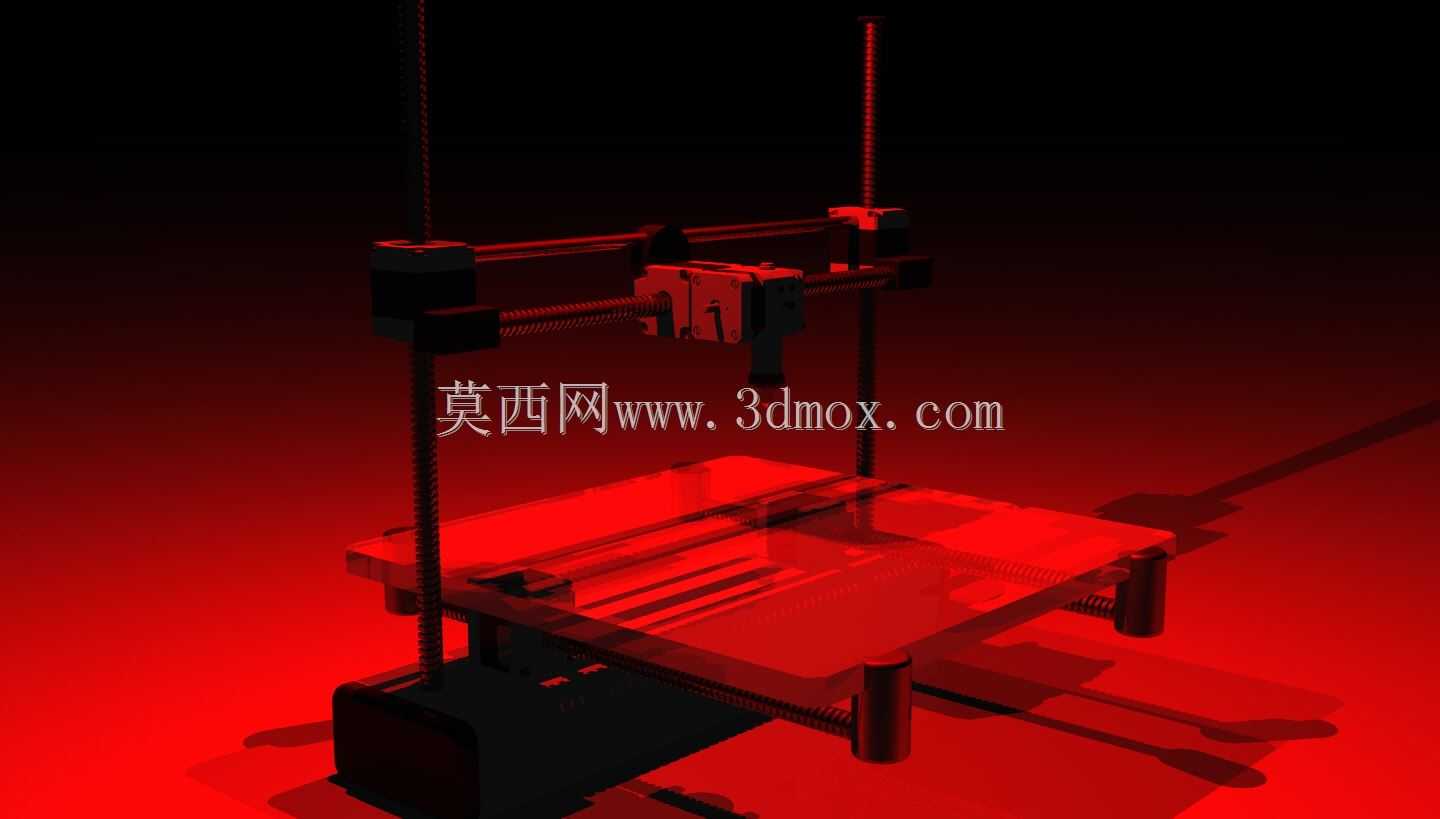

　　这款桌面级熔融沉积成型设备的结构设计，完全围绕个人工作室、创客空间、中小学科创教室这类小空间使用场景展开，没有沿用工业级设备的厚重钣金框架，而是采用了光轴配合线性滑块的运动方案，在保证运动精度的前提下尽可能压缩整机占用的台面空间，日常放置在常规办公桌面上即可使用，不需要额外预留大型设备的安装场地。从运动结构的设计逻辑来看，X轴采用双光轴横向布置，挤出头组件通过滑块挂载在光轴上，由同步带带动实现横向的打印走位，两侧的Z轴光轴垂直固定在底座上，通过丝杆传动带动X轴整体实现垂直方向的层厚进给，这种结构的优势在于Z轴的运动受力均匀，不会出现单侧抬升导致的平台倾斜问题，打印过程中层厚一致性更容易得到保障。

　　打印平台采用半透明钢化玻璃作为成型面，玻璃平面度高，打印完成后模型拆卸方便，平台通过底部的调节柱实现手动调平，四个调节点分布在平台四角，调平操作不需要额外的辅助工具，普通使用者经过简单指导即可完成调平流程，降低了设备的使用门槛。设备的控制模块与电源模块集成在底座内部，底座采用钣金折弯成型，既可以为上部的运动结构提供稳定的支撑，又可以屏蔽内部电路的电磁干扰，避免电路信号影响运动控制的精度，底座底部预留了散热通风槽，长时间连续打印时内部电路产生的热量可以通过通风槽自然散出，不需要额外加装散热风扇，减少了设备运行时的噪音来源。

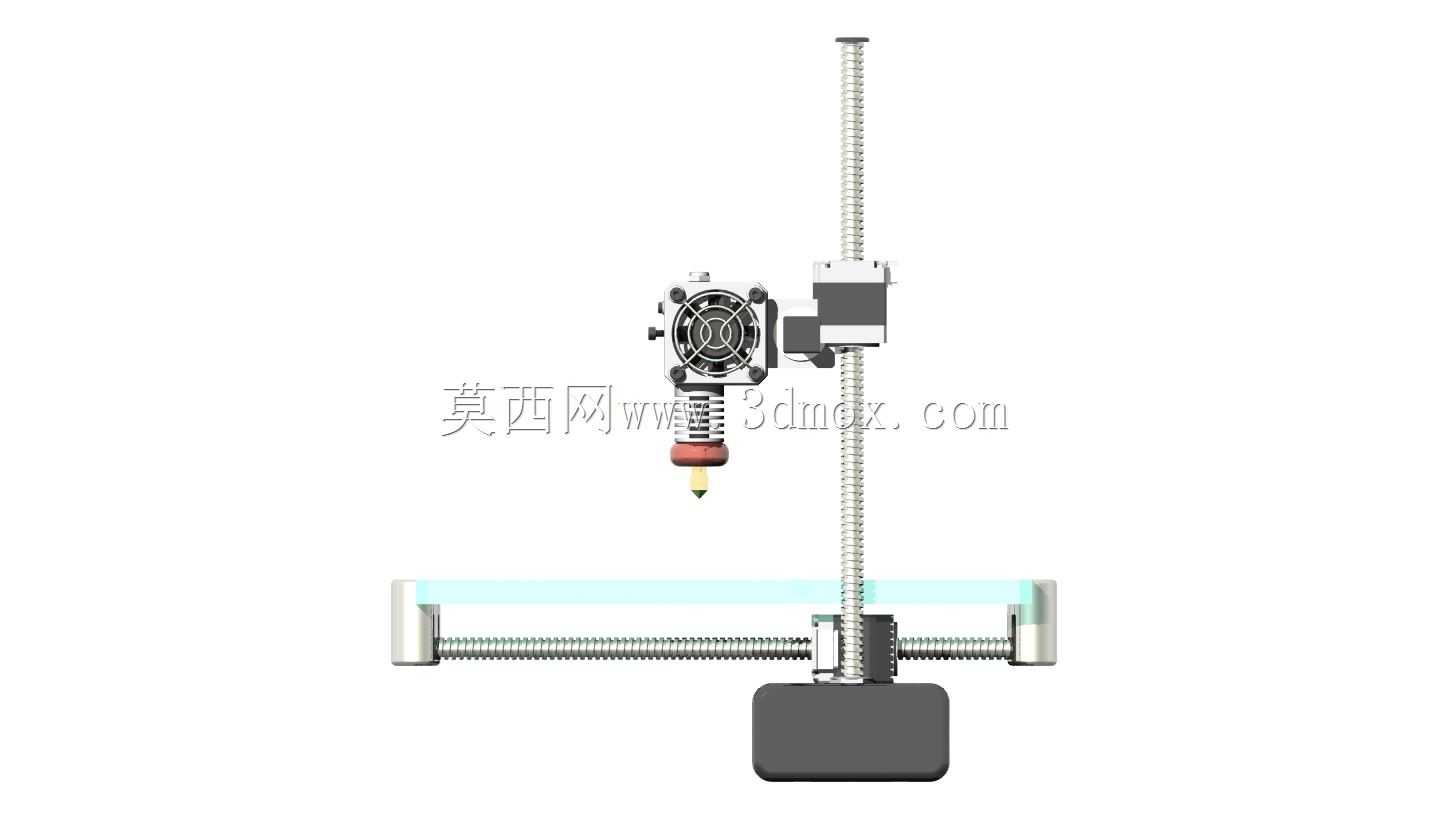

　　挤出端采用近端挤出结构，挤出电机直接安装在打印头组件上，耗材推送距离短，对于PLA、ABS这类常见的3D打印耗材都有较好的适配性，打印头的加热块与散热片之间做了隔热处理，避免热量向上传导导致耗材提前软化堵头，打印头末端的喷嘴采用标准螺纹接口，磨损后可以快速更换，不需要拆解整个挤出组件。从安装边界来看，整机的横向宽度控制在400毫米以内，纵向深度控制在400毫米以内，高度控制在450毫米以内，成型尺寸可以满足日常手板制作、科创零件打样、教学演示件制作的需求，不需要占用过多的室内空间，设备的整体重量控制在10公斤以内，单人即可完成搬运移位，不需要借助吊装或者搬运工具。

　　在实际使用场景中，这款设备可以完成机械零件的原型验证、文创产品的小批量制作、学生科创项目的零件加工、模型爱好者的创意作品制作等工作，相比工业级3D打印设备，它的启动门槛更低，不需要专门的操作人员培训，日常维护只需要定期给光轴涂抹润滑脂、检查同步带张紧度即可，维护成本极低。设计过程中特意将所有的走线都沿着光轴固定座和型材边缘布置，没有外露的杂乱线束，既避免了运动过程中线束被拉扯磨损，也让整机的外观更加整洁，设备的操作按键与接口都布置在底座的侧面，插拔存储卡、连接数据线、操作设备开关时不需要挪动整机，操作便利性更强。打印平台的Y轴运动采用底部光轴配合滑块的结构，由同步带带动实现前后方向的走位，运动行程经过精准计算，在最大成型尺寸下不会出现超程碰撞的问题，所有的运动轴两端都安装了限位开关，设备开机复位时可以自动找到坐标原点，不需要手动校准原点位置，每次开机后即可直接开始打印作业。
