可3D打印飞盘固定夹持夹结构设计

　　这款夹持结构主要面向飞盘运动的日常收纳与携带场景设计，解决飞盘在户外携带、背包挂载时易滑落、易被挤压变形的实际问题，同时适配3D打印的快速制作特性，普通爱好者也能通过桌面级FDM设备完成制作，无需复杂的机加工工序。从实际使用场景来看，飞盘作为户外运动常用装备，常规携带方式要么手持占用手部空间，要么直接塞入背包容易与其他物品剐蹭磨损飞盘边缘，这款夹体可以通过自身的弹性形变结构卡紧飞盘侧边，同时预留挂载结构，能够挂在背包织带、腰带环等位置，解放双手的同时避免飞盘表面被刮花。

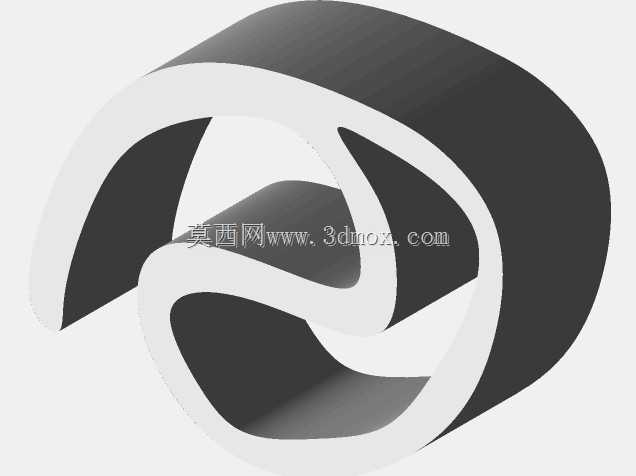

　　设计思路上参考了成熟的弹性夹类结构逻辑，采用连续的S形弯折构型，没有额外的铰接件、弹簧等装配零件，整体为一体化结构，打印完成后无需二次组装即可直接使用，大幅降低了制作门槛。夹体的夹持力主要依靠材料自身的弹性形变提供，弯折处的曲率经过反复调试，既保证夹持飞盘时不会因为夹持力过大导致飞盘边缘产生压痕，也不会因为夹持力不足在跑动、行走过程中出现飞盘脱落的情况。从安装边界来看，夹体的开口尺寸适配常规标准飞盘的边缘厚度，夹持段的接触面积做了加宽处理，避免应力集中导致的飞盘局部形变，夹体外侧的曲面做了圆弧过渡，没有尖锐棱角，日常携带时不会剐蹭衣物或者背包面料。

　　结构设计上特意做了无支撑优化，所有弯折角度都满足桌面级FDM打印的自支撑角度要求，打印时不需要添加额外支撑结构，既节省打印材料，也避免了去除支撑时留下的毛刺影响夹持手感和外观。夹体的整体壁厚做了均匀化处理，不同位置的壁厚差控制在0.2mm以内，打印过程中不会因为壁厚突变产生翘曲、层间结合力不足的问题，经过PLA材质的实际打印测试，反复夹持拆卸上百次后，弯折位置没有出现裂纹或者塑性形变，能够满足日常使用的强度要求。在实际使用过程中，夹体的操作逻辑非常简单，只需要捏紧夹体的外侧受力段，开口处就会自然张开，对准飞盘边缘卡入后松开即可完成固定，拆卸时同样捏紧受力段就能取下，单手即可完成操作，不需要额外的解锁动作。

　　考虑到户外使用的场景，夹体的表面没有设计容易积灰的凹槽结构，整体曲面顺滑，沾染泥沙后很容易擦拭清理，即使在雨天使用，水分也不会在结构缝隙中积存，不会出现因为积水导致的材质加速老化问题。从结构受力的角度分析，夹体在夹持状态下的应力主要集中在几个弯折的圆弧过渡位置，这些位置的圆角半径做了加大处理，分散应力集中点，避免长期受力下出现疲劳断裂，同时夹体与飞盘接触的内侧表面做了微弧度处理，能够完全贴合飞盘的侧边曲面，增大接触摩擦力的同时，不会在飞盘表面留下压痕。对于三维建模从业者来说，这个结构的设计逻辑可以参考到很多一体化弹性夹具的设计中，不需要额外的弹性元件，仅依靠结构自身的形变和材料特性实现夹持功能，既减少了装配工序，也降低了整体结构的故障率，在很多小型工装、便携固定件的设计场景中都可以复用这种构型思路。
