蜗轮蜗杆传动式创意时钟结构设计

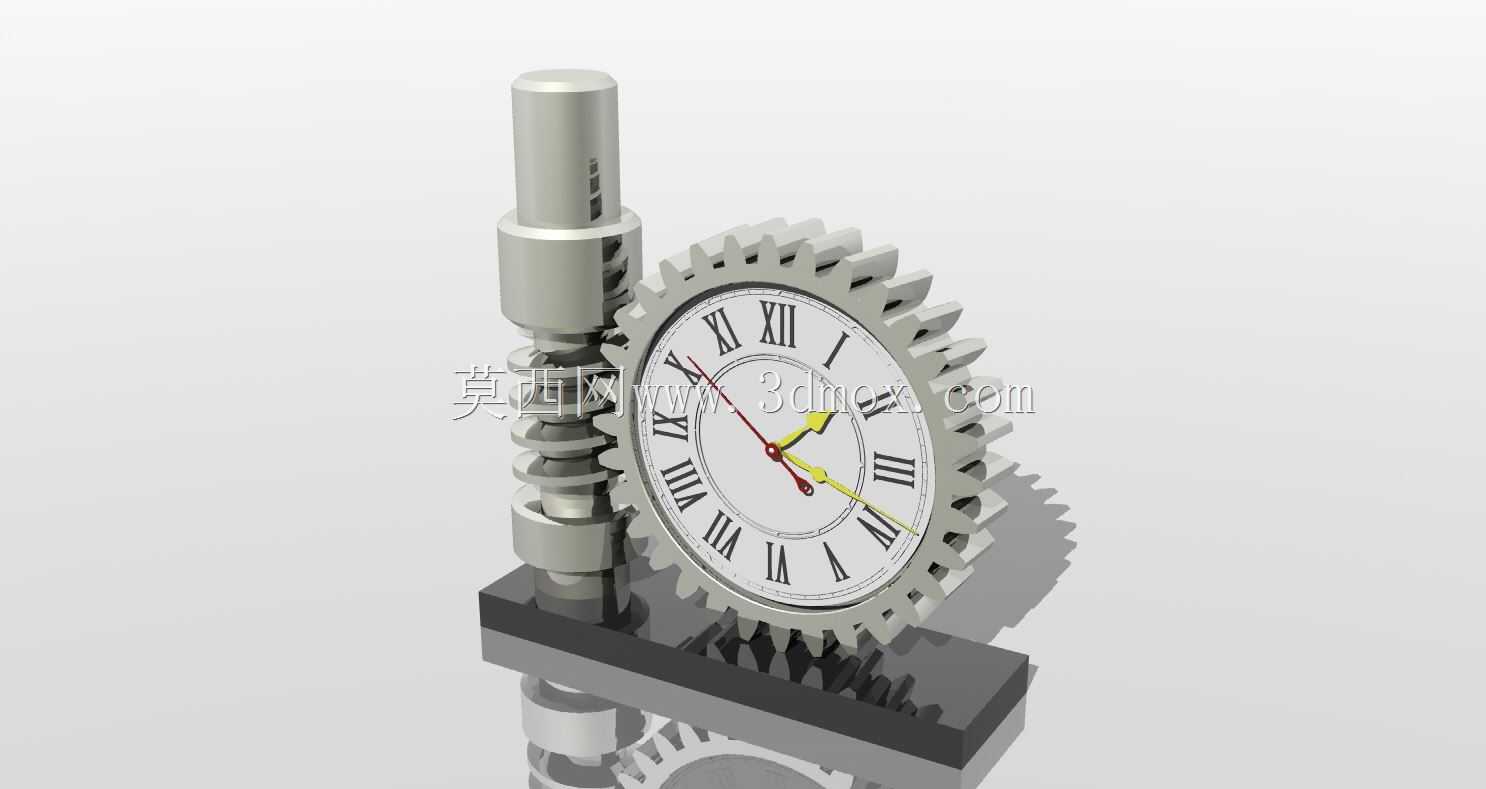

这款将蜗轮蜗杆传动机构与时钟功能结合的结构设计，跳出了传统时钟仅做计时显示的固化思路，把经典机械传动副的运动逻辑直接外露，既保留了计时功能的实用性，也能直观呈现交错轴传动的运行状态。从实际应用场景来看，这类结构既可以作为机械原理教学的具象演示教具，帮助初学者快速理解蜗轮蜗杆的传动比特性、自锁特性，也能作为工业风桌面摆件，适配机械设计工作室、工业主题展示空间的陈设需求，还可作为传动结构验证的原理样机，为小载荷交错轴传动的小型化设计提供参考。

从功能特性层面看，这套结构把蜗轮的端面直接改造为时钟表盘，将原本用于传递交错轴动力的蜗轮作为时间显示的载体，蜗杆轴作为动力输入轴，可适配微型步进电机驱动，也可手动调节实现时间校准。蜗轮蜗杆副本身具备大传动比的特性，单头蜗杆搭配对应齿数的蜗轮时，输入轴转动数十圈才会带动蜗轮转一圈，刚好匹配时钟走时的转速需求，不需要额外设计多级减速齿轮组，大幅简化了整体传动链，同时蜗杆传动具备的反向自锁特性，能避免表盘受外力触碰时出现倒转、走位的问题，提升计时结构的稳定性，不需要额外添加止逆结构，进一步压缩了整体结构的占用空间。

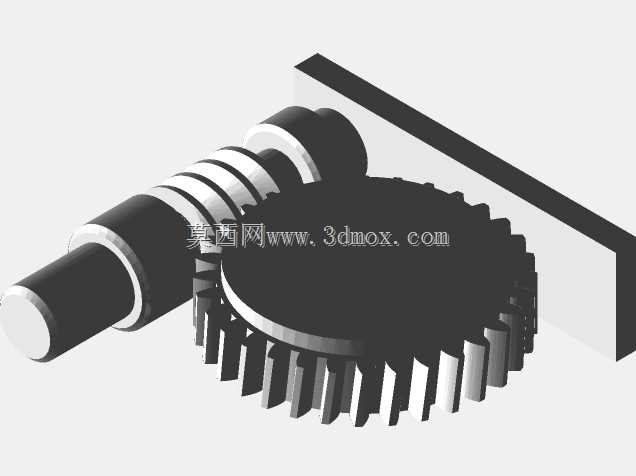

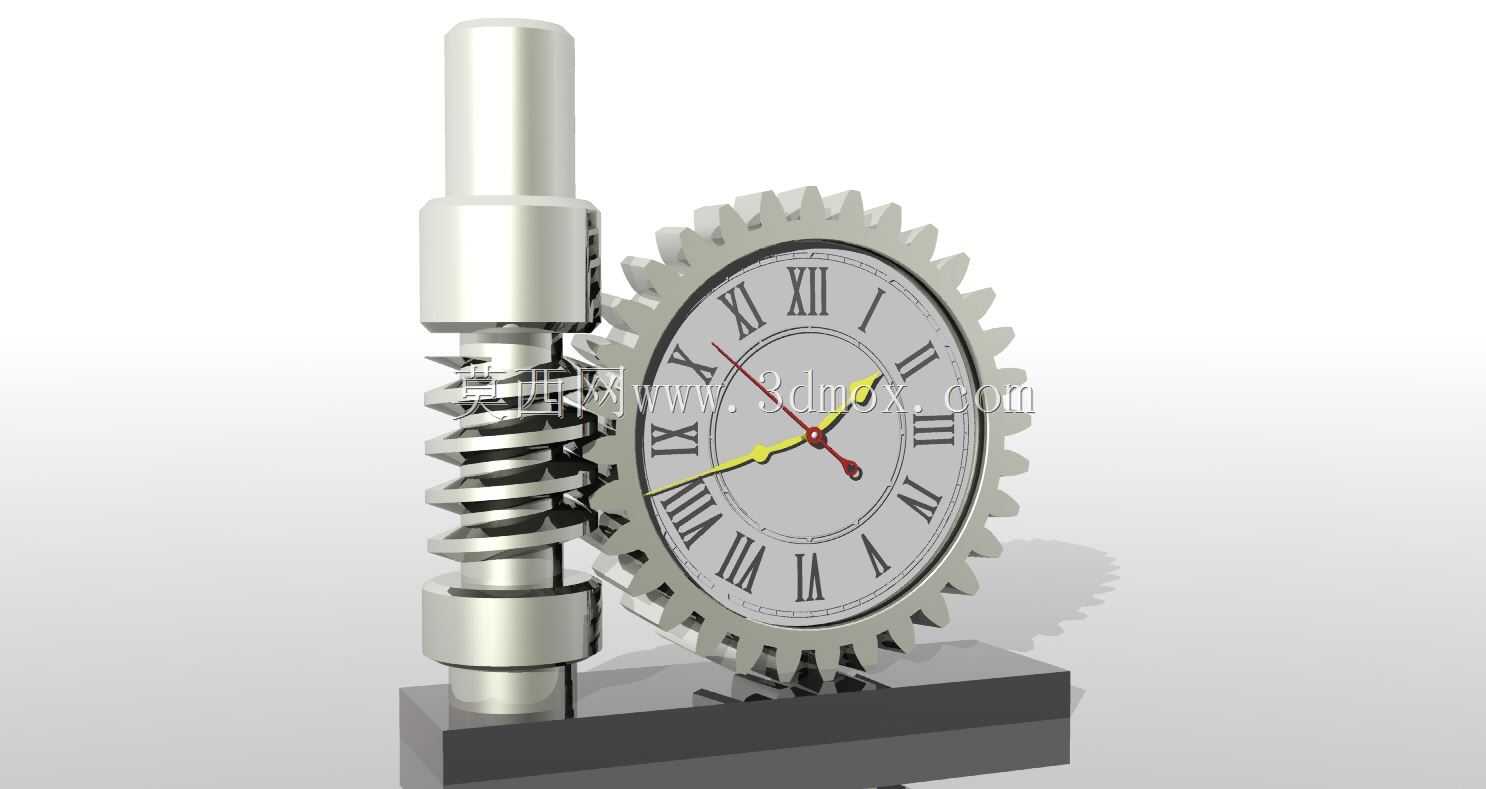

设计思路上，整体结构没有做多余的外壳封装，所有传动部件完全外露，蜗杆采用阶梯轴结构，两端设置轴颈用于配合滑动轴承或微型滚动轴承，安装在下方的支撑基座上，轴肩位置做了退刀槽处理，方便加工时的刀具退刀，也能保证装配时轴承端面能贴合到位。蜗轮部分采用齿圈与表盘一体化的设计，齿形采用常用的阿基米德蜗杆对应的渐开线齿形，加工难度低，啮合间隙容易控制，表盘上直接加工罗马数字刻度，指针通过中心轴固定在蜗轮端面，随蜗轮同步转动，不需要额外的指针传动结构，减少了传动环节的累积误差。支撑基座采用平板式设计，底部预留了安装孔位，既可以直接放置在平面上，也可以通过螺栓固定在展示台或者教学教具架上，基座上的轴承座位置做了凸台设计，提升轴承安装位的结构强度，避免长期运行后出现轴孔磨损导致的传动偏心问题。

从外形尺寸与安装边界来看，整体结构的横向宽度由蜗轮直径决定，蜗杆轴的轴向长度略大于蜗轮齿宽，保证蜗杆与蜗轮的啮合长度覆盖整个齿宽，避免出现局部齿面受力过大的问题。竖直方向的高度由蜗杆轴的顶端到基座底面的距离决定，蜗轮中心高度与蜗杆轴线高度保持一致，满足交错轴90度的安装中心距要求，安装时需要保证蜗杆轴线与蜗轮轴线的空间垂直度误差控制在允许范围内，否则会出现齿面啮合不良、传动卡滞、磨损加快的问题。基座的安装孔位间距按照常用的小型摆件安装标准设置，不需要额外定制安装支架，适配常规的展示固定场景。

在实际结构验证中，这类外露传动结构需要注意齿面的润滑设计，因为没有封闭的齿轮箱，不能采用油浴润滑，可在齿面涂抹润滑脂，既能减少齿面磨损，也不会出现润滑油渗漏污染摆放台面的问题。同时蜗轮与蜗杆的材料搭配可采用不同硬度的材质组合，比如蜗杆采用不锈钢材质，蜗轮采用铜合金或者工程塑料材质，既能降低传动噪音，也能提升耐磨性能，延长结构的使用寿命。指针的重量做了轻量化处理，避免额外的偏载力作用在蜗轮上，导致传动阻力增大，影响走时精度。
