1/87比例仿真V60火车轮结构设计

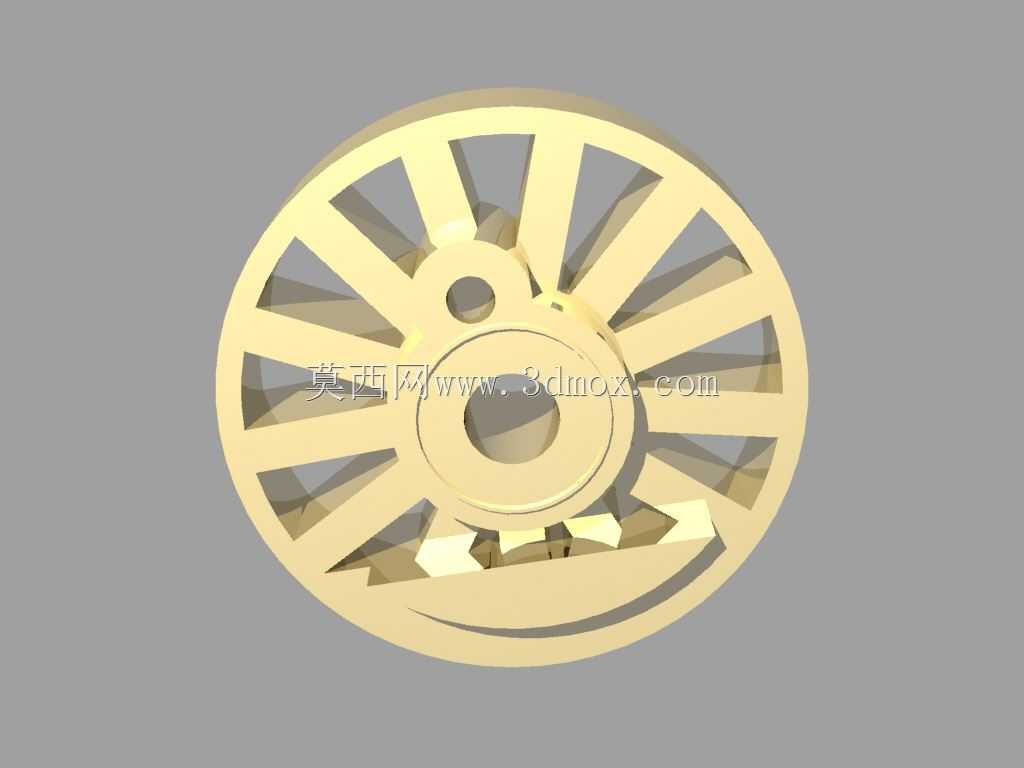

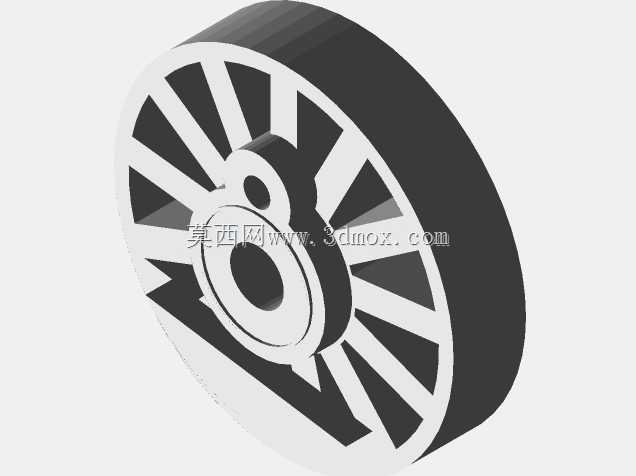

本次呈现的是缩比为1:87的V60型机车车轮三维结构，这类缩比车轮主要应用于铁道模型场景、轨道交通教学演示教具以及机车走行部结构原理展示场景，区别于全尺寸服役车轮，缩比件在保留核心结构特征的前提下，适配模型场景的装配公差要求，同时兼顾外观还原度与结构可实现性。

从实际功能逻辑来看，全尺寸V60机车车轮承担着整车载荷传递、轮轨导向、牵引制动力矩传递的核心作用，缩比模型虽然不需要承担真实载荷，但结构设计上完全复刻了真实车轮的受力逻辑：轮心位置的轴孔用于匹配模型车轴，保证车轮与车轴的过盈配合量适配缩比后的装配需求，避免模型运行过程中出现车轮松脱、空转的问题；辐条式的轮辐结构一方面还原了老式蒸汽机车车轮的经典外观，另一方面在缩比尺寸下，辐条的厚度、排布角度都经过反复校核，既保证模型注塑或者3D打印过程中不会出现结构断裂、填充不足的工艺问题，也能还原真实车轮辐条在载荷传递过程中的力流走向——真实车轮的辐条需要将轴箱传递来的垂向载荷均匀分散到轮辋部位，再通过轮辋与轨道的接触点传递到轨面，缩比模型的辐条角度完全参照真实车轮的力流分布设计，没有为了外观随意调整辐条倾角。

设计过程中，首先确定的是轮辋的轮廓尺寸，1:87比例下轮辋的踏面轮廓完全参照TB/T 449相关的机车车轮踏面外形做等比例缩放，踏面的锥度、轮缘的高度与厚度都严格对应真实车轮的比例关系，保证模型车轮在配套的缩比轨道上运行时，能够具备和真实机车一致的导向性能，不会出现轮缘贴靠轨侧时卡滞、脱轨的问题。轮心部位的偏心小孔是V60机车车轮的标志性结构，这个结构在真实机车上是用于车轮动平衡校准的工艺孔，设计时没有简化掉这个细节，孔的位置、孔径大小都严格按照实车比例缩放，同时考虑到缩比件的加工工艺性，孔的边缘做了0.1mm的倒角处理，避免打印或者注塑过程中出现锐边缺损。

安装边界方面，轮心轴孔的直径按照常用的HO比例模型车轴尺寸做适配，孔的公差带选取H7精度，既能够保证与标准模型车轴的紧配要求，也不会因为过盈量过大导致装配时轮心开裂。轮辋的宽度同样按照1:87比例缩放，匹配标准HO比例轨道的轨头宽度，轮背内侧距严格控制在缩比后的标准轮对内侧距范围内，保证轮对能够顺利通过模型轨道的道岔、曲线区段，不会出现轮缘骑轨的问题。辐条与轮辋、轮心的连接部位都做了均匀的圆角过渡，一方面还原真实车轮铸造过程中的圆角工艺特征，另一方面能够减少缩比件的应力集中，提升模型结构的整体强度，即使是频繁拆装、长时间运行也不会出现辐条根部断裂的问题。

从结构细节来看，轮辋内侧的凹槽结构完全复刻实车车轮的扣环槽结构，虽然缩比模型不需要安装扣环，但这个细节的保留能够提升模型的仿真度，面向对细节还原度要求较高的模型爱好者群体时，能够准确对应实车的结构特征。整个车轮的结构设计没有做多余的简化，所有非工艺性的结构特征都完整保留，同时针对缩比加工的工艺特点做了针对性的优化：比如所有壁厚都控制在均匀的1.2mm-1.5mm范围内，避免3D打印过程中出现壁厚不均导致的翘曲变形，也适配注塑模具的进料、冷却流程，能够满足小批量模型生产的工艺要求。

在实际应用场景中，这类高精度缩比车轮不仅可以用于静态收藏类火车模型的组装，也可以用于动态运行的仿真模型列车，因为踏面轮廓的精准设计，车辆在曲线段运行时能够依靠踏面锥度实现自动对中，和真实机车的走行逻辑完全一致。教学场景中，这类等比例缩小的车轮模型可以直观展示老式蒸汽机车车轮的结构组成，帮助初学者理解轮对的载荷传递路径、踏面锥度的作用、辐条式车轮的结构特点，相比二维图纸具备更强的直观性。设计过程中反复核对了V60机车车轮的历史图纸资料，确保辐条数量、辐条宽度、偏心平衡孔的位置、轮辋厚度这些核心特征都和实车完全一致，没有出现结构错配的问题，同时兼顾了缩比模型的加工可行性与装配便利性，在还原度和实用性之间做到了较好的平衡。
