嵌套镂空结构3D打印测试立方体

在桌面级FDM3D打印的日常校准作业中，测试件的结构设计直接决定了设备参数调试的效率与准确性，这款嵌套镂空立方体正是针对打印过程中多项核心精度验证需求开发的专用测试构件。不同于常规的实心立方体测试块，该构件采用多层嵌套的回形框结构，从外到内逐层收缩形成连续的镂空腔体，每层框体的壁厚保持均匀一致，相邻层框体之间预留均匀的间隙，既不会出现层间粘连导致嵌套结构失效，也不会因间隙过大失去结构限位作用。

从实际应用场景来看，该测试件可同时验证多项打印核心参数：首先是Z轴层厚一致性，立方体六个外表面均为平整平面，打印完成后可通过观察表面层纹的均匀度，判断Z轴丝杆传动是否存在间隙、步进电机丢步问题；其次是XY轴的定位精度，嵌套结构的每层框体内外边缘均为直角，若XY轴皮带张紧度不足、导轨存在旷量，会直接导致直角处出现圆角、层间错位，甚至内层框体与外层粘连无法活动；再者是挤出机的流量校准，均匀的壁厚可以直观反映出挤出量是否合适，若挤出量过大，框体壁厚会超出设计值导致间隙被填充，若挤出量不足则会出现框体缺料、结构强度不足的问题；另外还可验证悬空打印能力，每层框体的上下边缘均存在小角度悬空结构，无需添加支撑即可完成打印，可直接测试设备在无支撑条件下的悬空打印质量，判断冷却风扇的风速设置、打印温度是否匹配耗材特性。

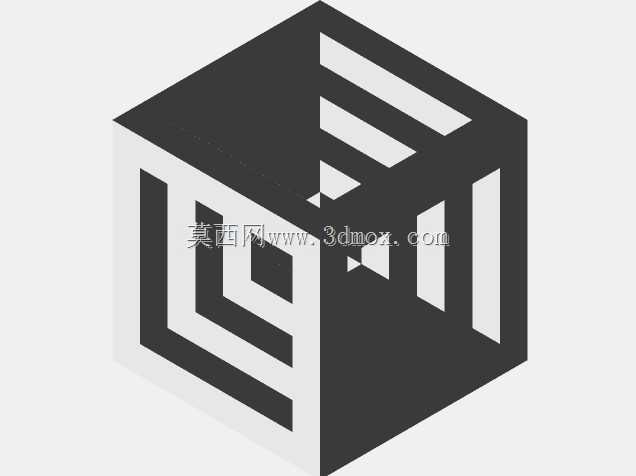

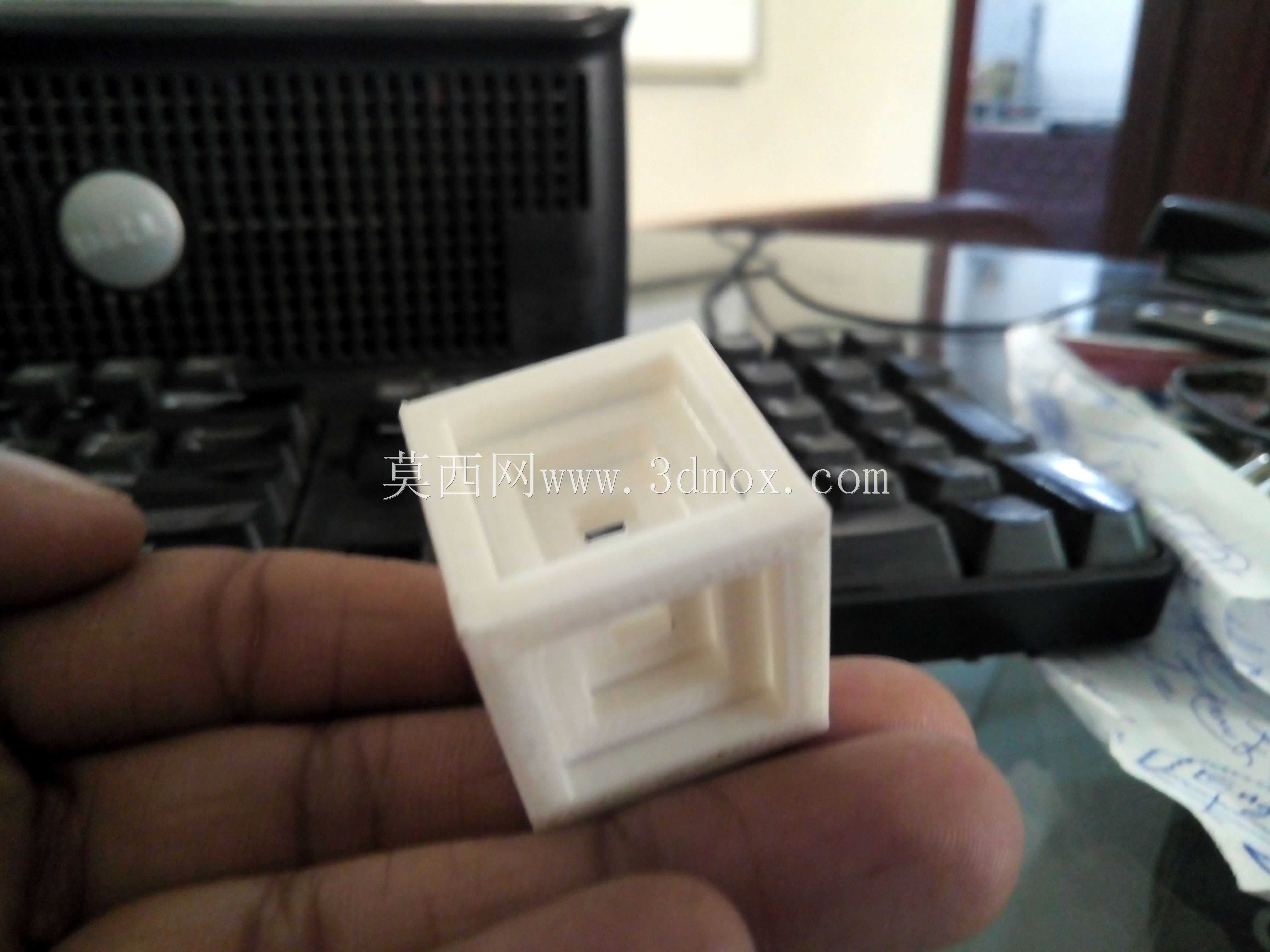

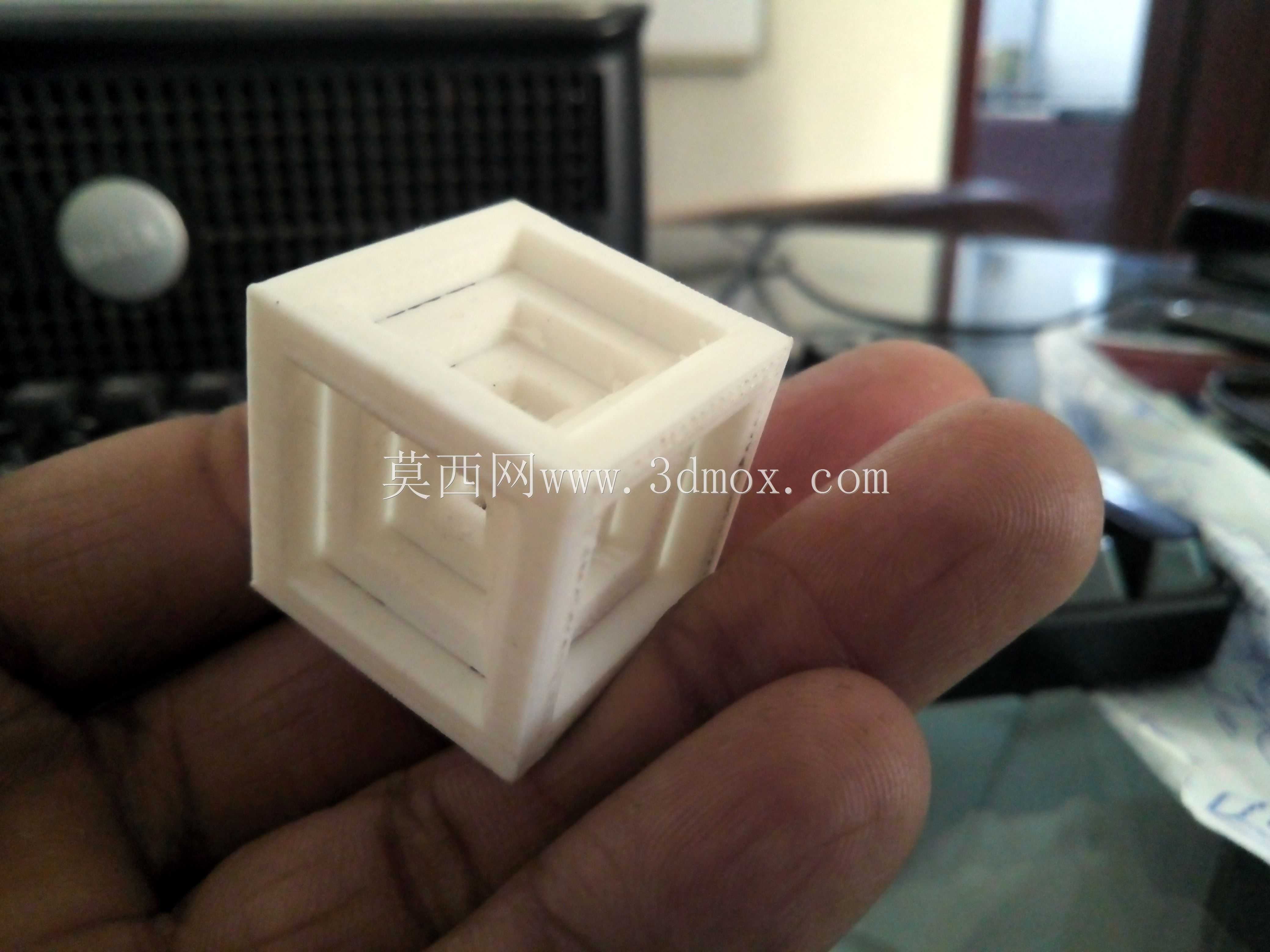

设计思路上，该构件摒弃了冗余的复杂结构，整体外轮廓为标准正立方体，单手持握即可完成全维度观察，无需额外辅助固定。整体尺寸控制在掌心可容纳的范围，打印耗时短，单次打印仅需数十克耗材，可在短时间内完成打印并快速获取设备状态反馈，大幅降低参数调试的耗材成本与时间成本。嵌套的每层框体均为独立的闭合结构，层与层之间通过直角边的限位保持相对位置，打印完成后无需额外组装即可形成稳定的嵌套结构，轻轻晃动即可观察内层框体的活动顺畅度，以此判断内壁的打印表面质量，若内壁存在拉丝、凸点，会直接导致内层框体卡滞无法活动。

从安装边界与使用适配性来看，该测试件无需任何安装固定结构，打印完成后可直接放置于工作台面进行观察测量，可适配所有主流成型尺寸的桌面级FDM3D打印机，无论是入门级的小尺寸设备还是工业级的大尺寸设备，都可直接导入模型进行打印测试。结构上没有尖锐边角，所有棱边均做了微小的倒角处理，避免打印过程中出现边角翘曲，同时也方便拿取时不会划伤手部。在实际的设备调试流程中，技术人员通常会在更换新耗材、调整打印温度、修改挤出倍率、检修传动部件后打印该测试件，通过观察外表面质量、嵌套结构活动度、壁厚均匀性、直角成型效果这几个核心维度，快速判断设备参数是否处于合理区间，相比单一维度的测试件，该立方体可一次性完成多项参数验证，避免多次打印不同测试件带来的时间与耗材浪费。

此外，该结构的镂空设计也可直观反映打印过程中的冷却效果，若冷却不足，悬空的框体边缘会出现下垂变形，导致层间间隙不均匀；若冷却过度，则会出现层间粘结力不足，框体容易出现开裂。对于刚接触3D打印的从业者而言，该测试件也可作为入门练习模型，通过反复打印调整参数，快速掌握FDM打印的核心参数调整逻辑，理解不同参数对成型质量的影响规律。在结构设计验证环节，该嵌套结构的设计思路也可延伸到其他活动构件的快速原型验证中，比如无装配的一体化铰接结构、嵌套传动结构的前期可行性测试，都可参考该测试件的间隙设计、壁厚取值逻辑，减少原型迭代次数。
