光影成像爱因斯坦立体视错觉摆件

做结构设计快十年，接触过不少面向3D打印的创意结构件，这类光影成像的视错觉摆件，最早是在文创展的3D打印专区留意到的，当时就觉得这类结构的设计逻辑很有意思，不是靠复杂的曲面拼接做造型，而是完全围绕光线入射角度反推表面的起伏轮廓。很多刚接触FDM打印的从业者容易把这类模型当成普通的浮雕件，实际打样的时候才会发现，它的表面每一处凹凸的斜率、峰谷的高差，全是对着垂直入射的顶光做的匹配，普通浮雕是顺着视觉方向做高低差，这个是反过来，顺着光线投影的路径去反推每一个点位的Z向高度。

从实际应用场景来说，这类结构件大多用在科普教具、文创桌面摆件两个方向，做科普教具的时候，主要是放在中小学的科学实验课上，用来演示光的直线传播、投影成像的原理，比平面的示意图直观太多，学生拿手机闪光灯从正上方打光，原本看起来是不规则棱锥起伏的表面，会直接投出清晰的爱因斯坦面部轮廓，整个演示过程不需要额外的辅助配件，单靠结构本身就能完成成像，比需要配套幕布、透镜的演示装置便携太多，日常收纳就是一个带方形底座的棱台结构，没有突出的易损结构，搬运、摆放都不容易磕碰坏。做文创摆件的话，大多是放在桌面做创意装饰，日常室内漫射光下看就是一个带肌理的几何艺术摆件，不会直接露出人像轮廓，只有用定向点光源从正上方照射的时候才会显现图案，互动性比普通的静态人像摆件强很多。

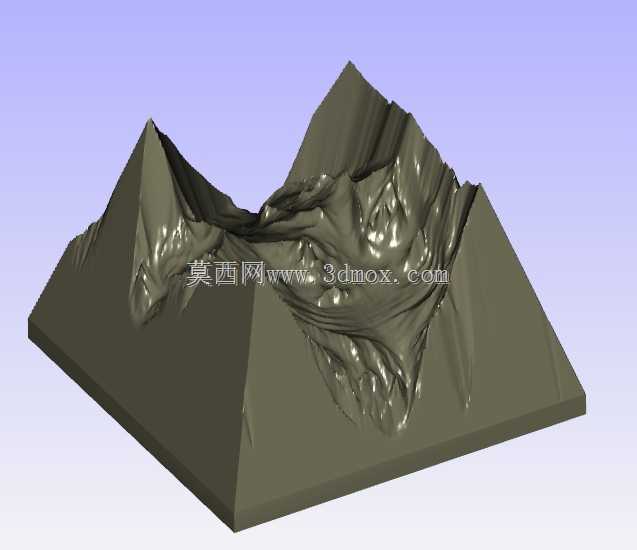

说回设计思路，整个模型的底座是规整的方形安装基准，底面做了0.2mm的平面度公差预留，打印完成后不需要额外打磨底面，直接放在平整的桌面就能保持水平，不会因为摆放倾斜导致光线入射角度偏移，最终投影的人像出现拉伸变形。上部的棱锥结构，四个侧面的斜率是固定的，所有的起伏肌理全部集中在棱锥的上表面区域，做建模的时候，首先要把目标人像的灰度图做对比度拉伸，把面部的明暗层次转换成对应的高度差，暗部对应凹陷的区域，亮部对应凸起的峰位，这里要注意的是，不能直接用灰度图做置换生成曲面，那样生成的曲面在斜向光线下会直接露出人像轮廓，必须要把所有的高度起伏做斜率约束，保证在非垂直入射的光线角度下，表面的凹凸反射是杂乱无章的，只有垂直顶光下，每个凹凸结构投下的阴影刚好拼接成人像的明暗区域。

实际打样验证的时候，要注意几个安装和尺寸边界的问题，首先是整体的底座边长和棱锥高度的比例，控制在3:2左右是成像效果最好的，比例太高的话，侧面的肌理容易被侧面的环境光影响，出现多余的杂影；比例太低的话，表面的起伏高差太小，投影的阴影对比度不够，人像轮廓会发虚。表面的打印层厚建议控制在0.12mm以内，层厚太大的话，层纹产生的额外阴影会干扰最终的成像效果，不需要做表面抛光处理，哑光的PLA材质打印效果最好，表面太光滑的话会产生镜面反射，反而会让阴影的边界模糊。另外，整个结构没有装配部件，是一体化打印成型的，不需要后续的粘接、组装工序，打印完成后去掉支撑就可以直接使用，支撑全部加在棱锥的底面一侧，上表面不要加任何支撑，避免支撑拆除后留下的疤痕破坏表面的起伏精度。

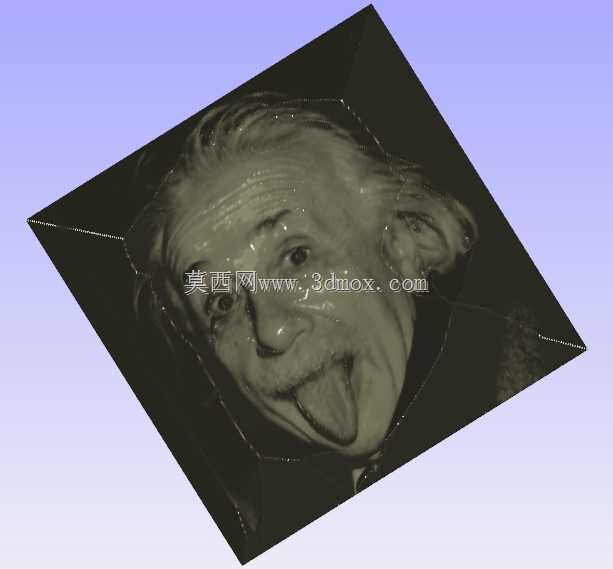

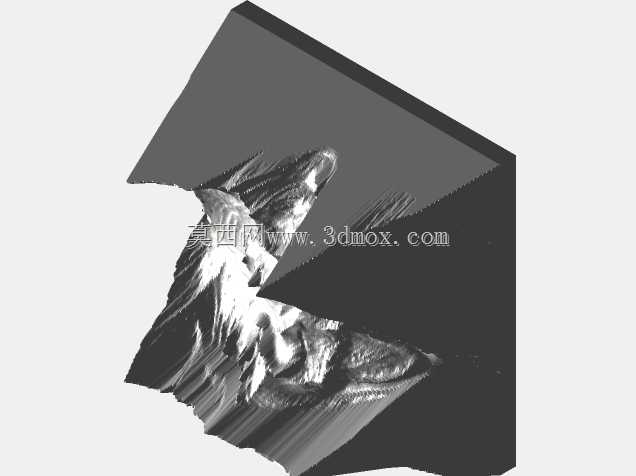

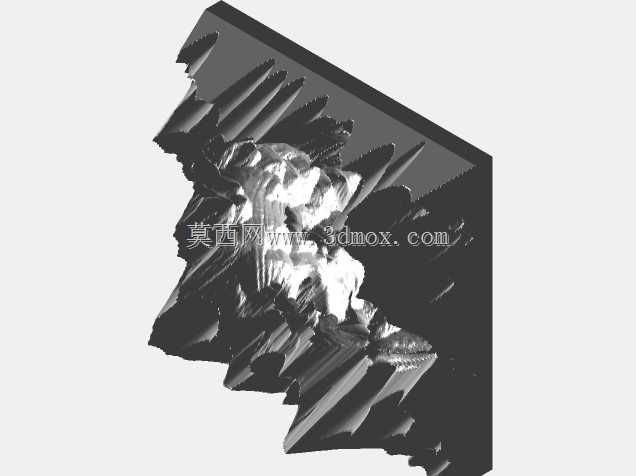

很多新手建模的时候容易犯的错误，是把人像的轮廓直接做在棱锥的表面，那样不管什么角度看都能看到人像，完全失去了视错觉的效果，正确的设计逻辑是，所有的表面起伏都是为了在垂直光下生成对应的阴影，而不是直接把人像雕刻在表面，你从侧面斜着看这个模型的时候，只能看到类似山脉褶皱一样的不规则起伏，完全联想不到人像的轮廓，只有当光线严格从正上方垂直入射，每个凸起结构挡住光线形成的阴影，刚好拼合出人像的五官、发型轮廓，这种“藏结构于光影”的设计思路，其实在很多工业检测的光学治具上也有应用，只不过把工业场景的检测定位标识换成了创意人像图案，本质上都是利用光的直线传播特性，通过表面的微结构控制阴影的分布。

从安装边界来说，因为底座是标准方形，不管是放在普通的木质桌面、亚克力展示台，还是嵌入到定制的文创展示框里，都不需要额外做固定结构，自身的重量足够保持摆放稳定，底座的边缘做了0.5mm的圆角处理，不会刮花摆放的桌面，也避免了尖锐边角磕碰损坏。如果是做带光源的集成展示款，只需要在模型正上方15-20cm的位置加装一个聚光的小功率LED灯珠，灯珠的发光角度控制在15度以内，避免光线散射导致投影模糊，不需要额外的透镜结构，靠结构本身的阴影就能呈现清晰的图案，整体的集成难度很低，适合小批量的文创产品生产，也适合3D打印爱好者自己打样做个性化定制，只需要替换对应的灰度图，就可以生成不同图案的光影成像结构，整个建模逻辑是通用的，只是不同图案对应的高差参数需要根据图案的明暗对比度做微调，保证阴影的层次感足够，不会出现过黑或者过亮的区域，影响最终的成像效果。
