中心less式精密磨床进给磨削机构

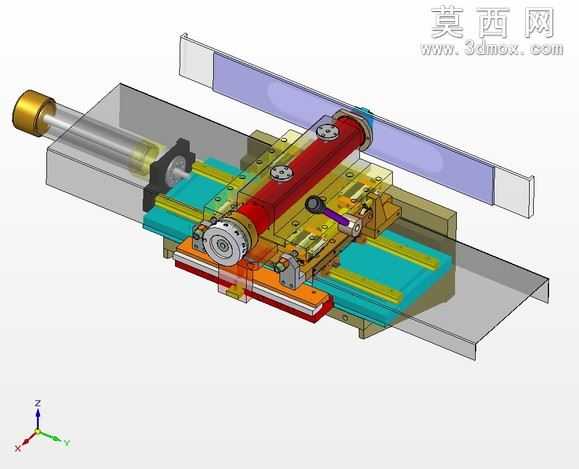

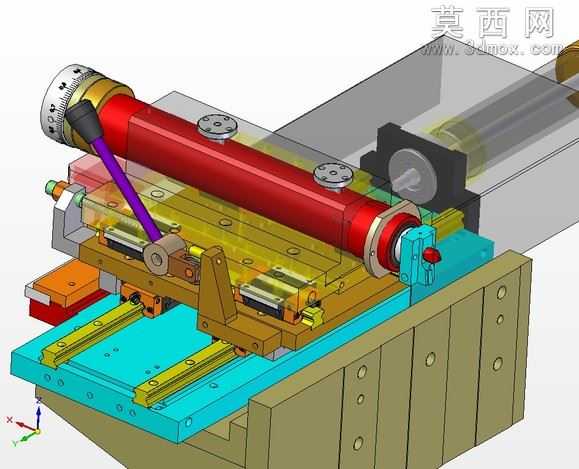

本模型为中心less式磨床的核心配置机构，采用三维参数化建模方式完成整体装配设计，建模过程严格遵循机械设计公差配合规范，对每一处装配连接关系都做了精准的约束定义，可完整呈现机构的运动逻辑与装配层级。模型在渲染阶段采用半透明壳体与实体部件结合的展示方式，将外部防护壳体设置为半透灰色亚克力材质，既保留了整机的外形轮廓完整性，又能清晰展现内部核心传动与执行结构的布局，避免外壳遮挡关键结构细节。各功能部件的材质分配贴合实际工业设备的用料特性：左侧驱动轴采用金属镀铬材质搭配金色端盖，还原伺服输出轴的金属质感；中部核心磨削主轴设置为红色氧化喷涂金属材质，突出核心执行部件的视觉辨识度；上下两层进给滑台采用青绿色阳极氧化铝合金材质搭配明黄色导轨镶条，清晰区分滑动副与固定基座的结构边界；紫色操作手柄采用防滑电木材质，还原人工调节部件的真实触感；横向防护挡板采用淡紫色半透明PC材质，还原磨床防护挡板的透光防护特性。结构设计上，该机构集成了主轴回转驱动、纵向进给滑台、横向磨削进给、手动微调调节四大功能模块：左侧驱动单元通过联轴器连接磨削主轴，主轴两端采用高精度轴承座支撑保证回转精度；双层十字滑台结构分别实现工件的纵向送进与横向磨削进给，导轨采用线性滑轨设计保证进给运动的平顺性；侧面设置的紫色微调手柄可实现磨削进给量的微米级手动调节，适配精密加工的微调需求；整体结构布局紧凑，各部件无干涉，可通过三维软件的运动仿真功能完整模拟磨床的磨削进给作业流程。设计思路围绕精密磨削的高精度需求展开，在保证结构刚性的前提下优化了各部件的空间排布，既缩小了整机的占用空间，又预留了足够的维护操作空间，各连接部位的紧固件、定位销都做了1:1还原建模，可直接用于磨床产品的方案评审、结构优化以及装配指导参考。
