玩具火车用偏心重力轮结构设计

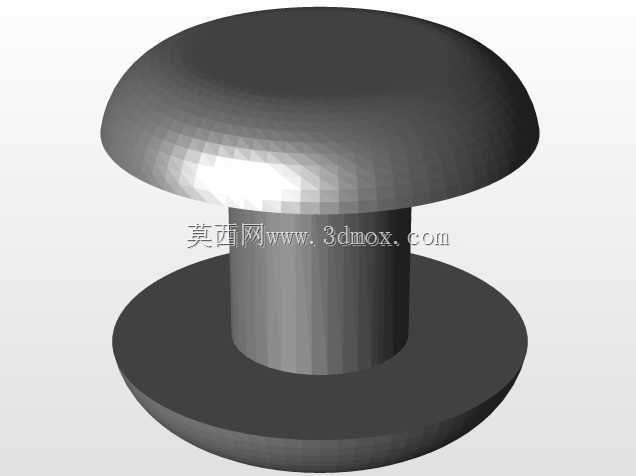

这款轮组结构最初的设计出发点，是将经典的过平衡重力驱动概念落地到小型玩具载具上，核心适配微型玩具火车的行走轮组需求，整体轮体采用圆盘式主体结构，轮缘做了等厚凸起设计，能够匹配常规玩具轨道的导向限位要求，避免行走过程中出现脱轨问题。轮体内部沿圆周方向均匀开设了六条弧形导向滑槽，每个滑槽内配置独立的圆柱形配重滑块，滑块两端做了圆弧过渡处理，能够在滑槽内沿弧线路径顺畅滑动，滑槽的弧度经过反复校核，当轮体绕中心轴转动时，配重滑块会在重力作用下始终滑向靠近轮缘的一侧，让轮体重心持续偏离旋转中心，依靠重力偏矩产生持续的转动力矩。

从实际应用场景来看，这类轮组主要面向桌面级微型玩具载具、科普教学演示教具两个方向，不需要额外配置电池、电机等动力组件，仅需要初始的推力触发，就可以依靠自身重力偏矩维持短距离行走，非常适合用于青少年机械原理科普场景，能够直观展示重力矩、偏心转动、摩擦力损耗等基础物理概念，也可以作为创意桌面摆件的动力核心结构。在材料选型上，轮体主体适配ABS塑料注塑成型工艺，弧形滑槽的拔模角度做了1.5度的斜度设计，能够满足批量注塑生产的脱模要求，不需要额外做侧抽芯结构，有效降低模具加工成本；内部的配重滑块采用钢制材料，密度更高，能够在有限的轮体空间内提供足够的配重质量，保证重力矩的输出大小；中心的转轴与轴承配合位置采用过盈配合设计，轴承选用标准微型深沟球轴承，能够有效降低转动过程中的摩擦阻力，延长轮组的持续转动时长。

设计过程中重点校核了几个核心边界条件：首先是滑槽的弧度终点位置，当配重滑块滑动到滑槽最外端时，其重心到轮体旋转中心的力臂长度控制在轮体半径的三分之二位置，既保证足够的力矩输出，又避免滑块脱出滑槽；其次是轮体的整体厚度控制在12mm以内，能够适配绝大多数微型玩具火车的轮距安装空间，中心轴孔直径设计为3mm，匹配通用的玩具车轴尺寸，不需要额外定制轴件，降低整体装配成本；轮缘的直径统一为60mm，和常见的HO比例玩具火车车轮尺寸兼容，可以直接替换原有轮组使用。

在结构细节处理上，每个滑槽的两端都做了橡胶缓冲垫的安装位，避免配重滑块滑动到端点时产生刚性撞击，既能够降低运行过程中的噪音，也能减少滑块与轮体的撞击磨损，提升整体结构的使用寿命。轮体表面做了浅凹槽的标识位，可以粘贴不同的装饰贴纸，满足玩具产品的外观定制需求。需要明确的是，这类结构受限于摩擦力与空气阻力的存在，无法实现无限制持续转动，实际测试中在平整的水平桌面、初始推力适中的情况下，能够维持8-12分钟的自主行走，足够满足玩具演示与科普展示的使用需求。

装配过程中，配重滑块从轮体背面的预留安装口装入后，通过压合式后盖进行封挡，后盖与轮体采用超声波焊接工艺固定，不需要额外使用螺丝紧固件，装配流程简单，适合流水线批量生产。轮体的动平衡做了针对性调校，虽然是偏心驱动结构，但在转动过程中不会出现明显的径向跳动，保证行走过程的平稳性，不会出现载具侧翻的问题。针对教学演示场景，轮体可以采用透明PC材料制作，能够直观看到内部配重滑块的滑动过程，让观察者清晰理解重力驱动的工作原理，相比封闭式的金属结构，教学展示效果更好。
