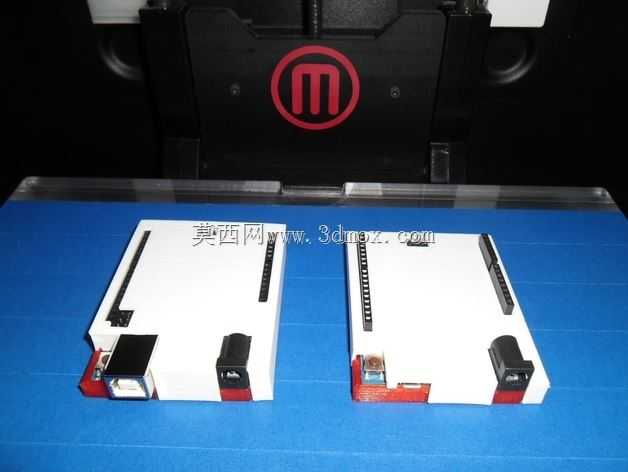

Arduino开发板防护盖板结构设计

　　在嵌入式开发、创客项目搭建以及小型智能设备原型验证场景中，Arduino Uno与Leonardo作为应用最广泛的开源开发板，常被部署在桌面调试台、移动机器人载体、小型自动化控制终端等环境中，这类使用场景往往存在焊渣飞溅、液体泼溅、金属碎屑掉落、接线误触短路等风险，裸露的板载元件、引脚排针一旦遭遇异物侵入，轻则导致开发板功能异常、调试数据出错，重则直接烧毁主控芯片、造成项目进度延误。这款防护盖板的设计核心，就是在不影响开发板核心功能使用的前提下，为板体提供针对性的物理防护。

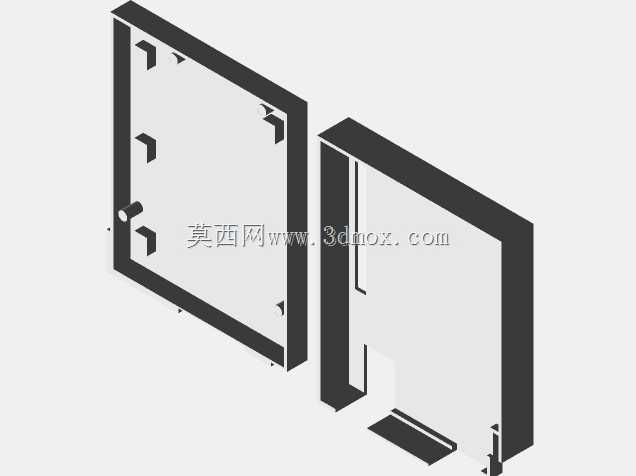

　　从结构设计逻辑来看，盖板采用了分区避让的思路，并没有对开发板进行全封闭包裹，而是精准预留了USB接口、电源接口、外接排针的外露窗口，保证开发板在安装盖板后，依然可以正常连接数据线下载程序、外接电源供电、插接各类传感器与执行器模块，不会因为加装防护件影响正常的调试与使用流程。盖板的主体覆盖区域对应开发板上无外接需求的电路区域，将板载的贴片元件、焊接点、非外接引脚全部罩在内部，从物理层面隔绝外界的灰尘积聚、液体泼溅、金属碎屑掉落，同时也能避免调试过程中金属工具、导线误触板载电路造成的短路问题。

　　在安装适配性上，盖板的外形尺寸完全匹配两款开发板的板体轮廓，边缘做了与开发板边角对应的圆角处理，安装后不会超出板体边界，不会额外占用安装空间，不管是将开发板固定在面包板上做桌面调试，还是嵌入到项目外壳内部做集成安装，都不会因为加装盖板出现干涉问题。盖板的厚度控制在兼顾防护强度与轻量化的区间，采用3D打印工艺制作时，不需要额外添加支撑结构，打印完成后去除毛边即可直接扣合在开发板上，安装与拆卸都不需要额外的紧固件，日常维护、更换开发板时可以快速拆装。针对开发板上接口的位置，盖板的避让窗口做了微小的延伸倒角，既可以保证接口插接时的对位容错空间，也能避免盖板边缘剐蹭连接线外皮，延长接线的使用寿命。

　　在实际项目应用中，这类防护盖板尤其适合教学场景、户外原型测试场景、多设备堆叠调试场景使用：教学场景中学生接线操作熟练度不足，盖板可以避免学生误碰板载元件造成损坏；户外测试时盖板可以阻挡灰尘、零星雨滴接触电路板；多设备堆叠调试时，盖板可以隔绝上下层设备之间的金属接触，避免意外短路。从结构设计的细节来看，盖板与开发板的接触位置做了微小的凸点限位，扣合后不会轻易移位，不需要额外粘接或者螺丝固定，反复拆装也不会出现松动脱落的问题，同时盖板与板体之间预留了微小的散热间隙，不会影响开发板长时间运行时的热量散发，避免因为加装防护件导致板体温度过高影响运行稳定性。
