镂空笼式垂吊照明灯具结构设计

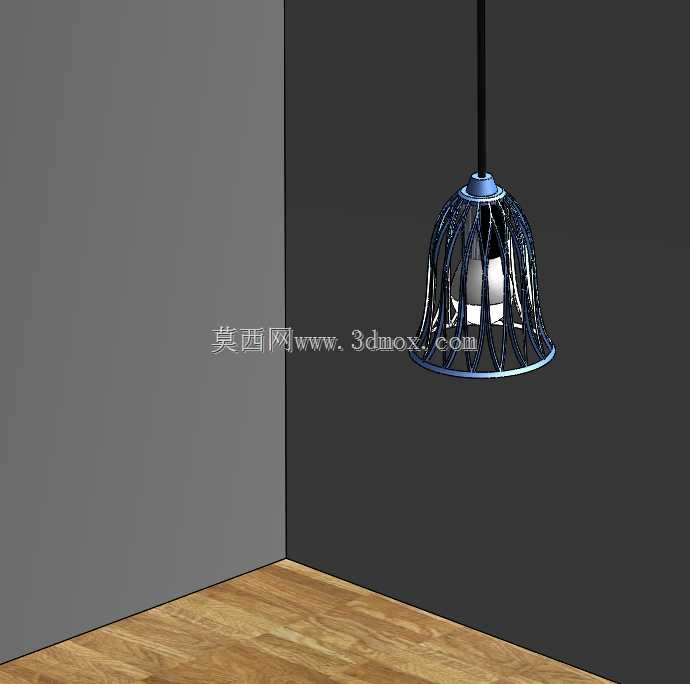

这款垂吊式照明结构的设计，最初的切入点是适配3D打印快速成型的工艺特性，同时兼顾日常家居、小型文创商业空间的照明使用需求。从实际应用场景来看，这类结构既可以安装在家庭餐厅的餐桌上方作为局部重点照明，也能布置在文创咖啡馆、独立书店的散座区域作为氛围照明载体，相比全封闭灯罩的常规吊灯，镂空笼式的结构不会完全遮挡光源的漫射路径，既能通过笼体的线条形成有规律的光影投射效果，也能避免光源裸露带来的眩光问题。

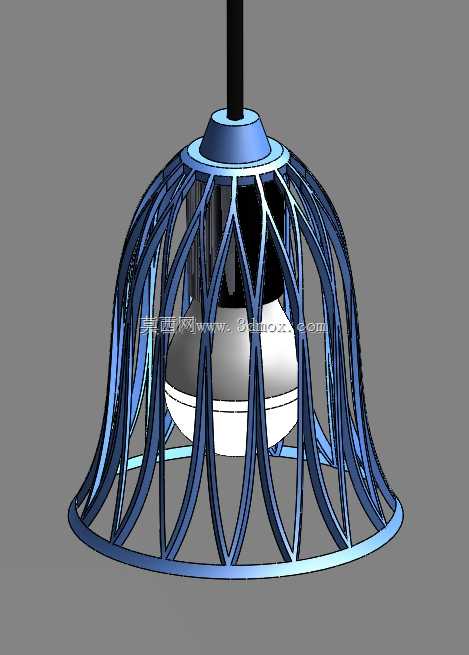

从功能特性层面拆解，整个结构分为顶部吊装连接段、笼式支撑骨架、底部承托环三个核心部分。顶部的吊装连接段做了阶梯轴式的结构设计，上端预留标准吊杆穿装孔位，可适配市面常规的M10、M12规格吊灯吊杆，不需要额外定制转接件就能完成安装；连接段下端做了外翻的定位凸台，刚好卡入笼式骨架的上端定位环，装配时不需要额外打胶或者紧固件，依靠结构过盈配合就能完成骨架与顶部连接段的固定，后期如果需要更换光源或者清理内部积灰，只需要向上轻托笼体就能脱离定位凸台，拆卸维护的操作门槛很低。

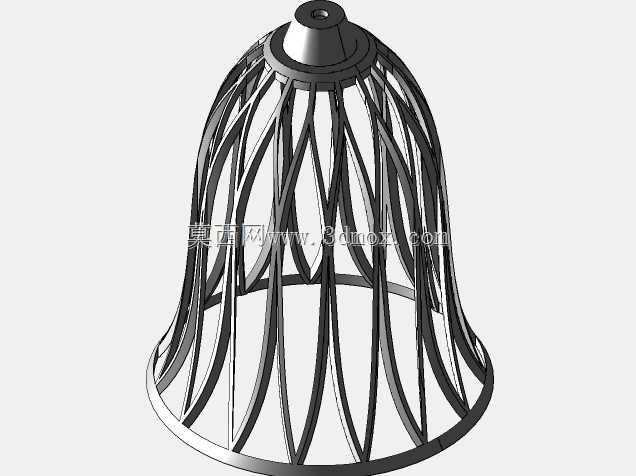

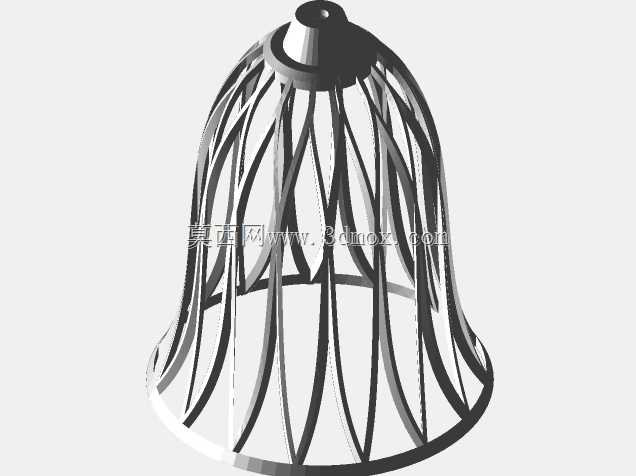

笼式支撑骨架采用渐变曲率的弧形筋条排布，每根筋条从上端定位环出发，先向内收窄再向外舒展，最终汇聚到底部的承托环上，筋条之间的间隙从上到下逐步放大，既保证了结构整体的抗形变能力——哪怕日常清洁时不小心施加侧向推力，整圈筋条会均匀分散受力，不会出现单根筋条断裂的问题，也能让光源的光线从不同角度的间隙中透射出来，在墙面和桌面形成连续的弧形光影。筋条的截面做了R0.8的圆角处理，没有尖锐的棱角，一方面是避免3D打印过程中出现应力集中导致的层间开裂，另一方面也能防止安装维护时划伤操作人员的手部。底部的承托环采用平边设计，整圈环的下表面处于同一水平面，当需要临时把灯罩放置在桌面时，可以平稳放置不会倾倒，同时承托环的内径比常规E27螺口灯座的最大外径大4mm，不会干涉灯座的安装与灯泡的更换操作。

设计过程中重点考量了安装边界的适配性，整个笼体的最大外径控制在280mm，垂直高度从顶部连接段的上端面到底部承托环的下端面为220mm，这个尺寸既不会因为体积过大导致小空间安装有压抑感，也不会因为尺寸过小导致照明覆盖范围不足。顶部吊杆的伸出长度可以根据安装场景的层高自由调整，适配2.2m到2.8m的常规室内层高，安装时只需要将顶部连接段与预埋在吊顶内的吊灯底座连接，再把灯座固定在连接段下方的预留安装位上，最后将笼式骨架对准定位凸台卡入即可完成装配，整个安装过程不需要复杂的专用工具，普通电工按照常规吊灯安装流程就能完成操作。

从结构强度的验证角度来看，每根弧形筋条的厚度设置为2.5mm，采用PLA或者PETG材质打印时，整笼的承重冗余量可以达到5kg以上，完全可以承载常规LED灯泡的重量，哪怕搭配重量稍大的复古爱迪生灯泡，也不会出现结构变形或者脱落的风险。筋条的排布密度经过反复调整，相邻两根筋条在最宽位置的间隙控制在35mm以内，既不会因为间隙过大导致内部灯泡直接暴露在外，也不会因为间隙过小遮挡过多光线影响照明效率。内部的光源容纳空间直径为120mm，可以兼容最大直径100mm以内的各类球泡、烛型泡，不需要为了适配灯罩特意选购特殊规格的光源，降低了用户的后期使用成本。

不同于常规金属冲压或者焊接成型的吊灯灯罩，这种一体化的镂空笼式结构不需要开模，通过3D打印就能快速完成单件或者小批量的生产，结构本身没有拼接缝隙，长期使用不会出现焊缝锈蚀或者拼接处松动的问题，表面可以根据使用场景的装修风格做不同的后处理，比如打磨喷漆做复古金属质感，或者保留打印层纹做工业风效果，适配不同的空间装修需求。
